CAD2018画多线的尺寸不对怎么办

在新手学CAD时，常会遇到绘制出来的多线宽度不对，那是什么问题呢？下面给大家介绍的是CAD2018画多线的尺寸不对怎么办的方法与步骤，喜欢的朋友可以一起来学习设置一下。

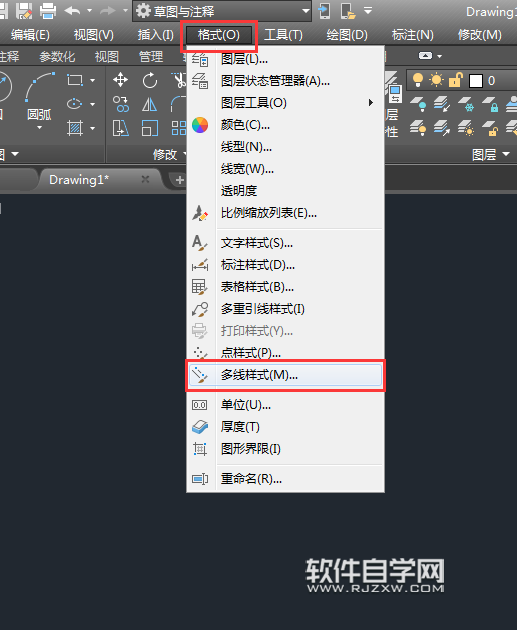

第1步、打开CAD2018软件，点击格式菜单，点击多线样式。

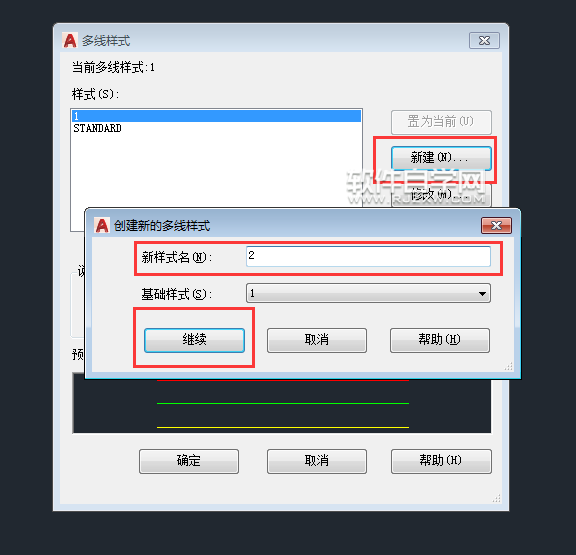

第2步、点击新建多线样式，取个名，点击断续设置。

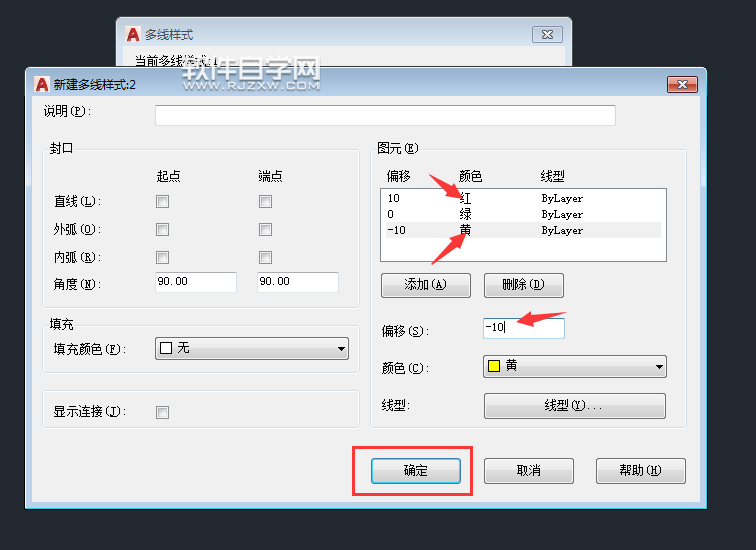

第3步、然后在偏移上面的图元设置，第一个设置偏移为10,中间的不变，下面的设置-10,然后点击确定。

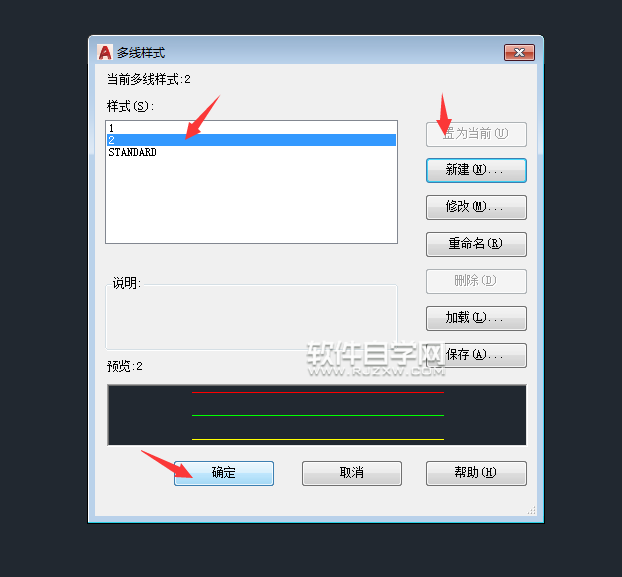

第4步、设置好后，点击置为当前。效果如下：

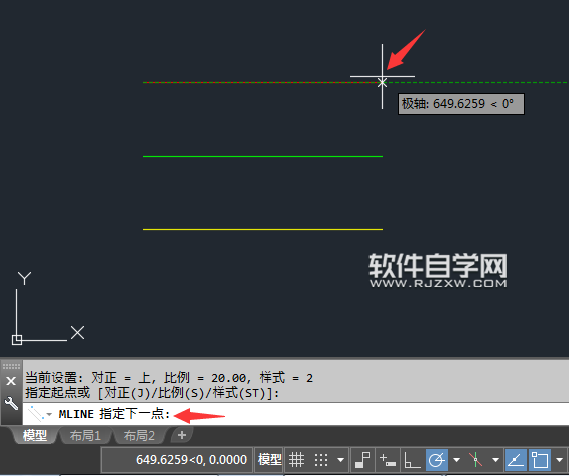

第5步、然后再绘制下面的多线出来，效果如下：

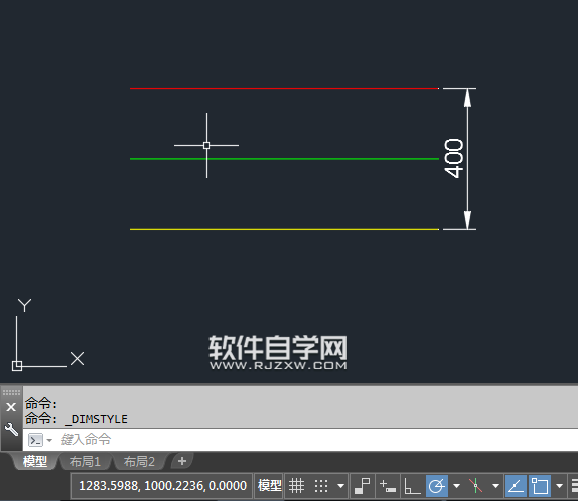

第6步、然后标注后，发现是400，还不是设置的20的宽度？那要怎么画对呢？

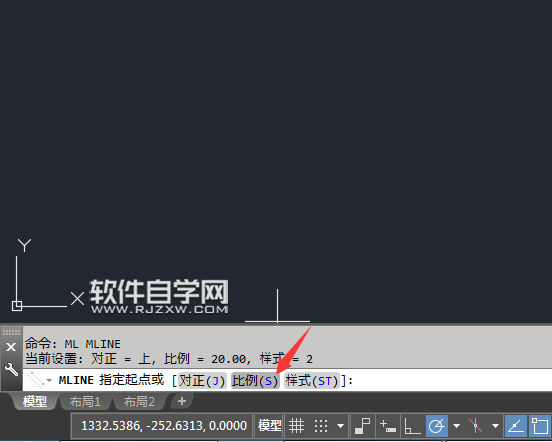

第7步、然后再输入ml命令后，空格，你会发现比例是20，也就是说绘制出来是20的倍那就是400了。

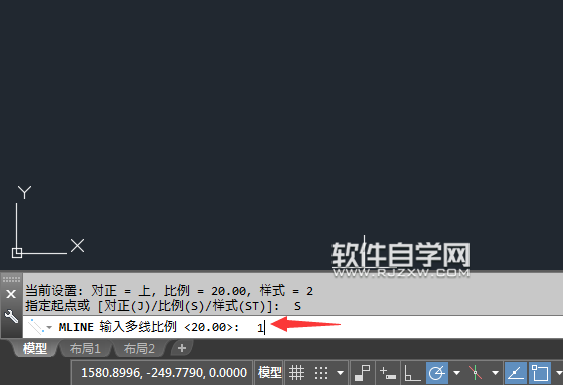

第8步、所以我们要点击比例S，然后设置为1空格。

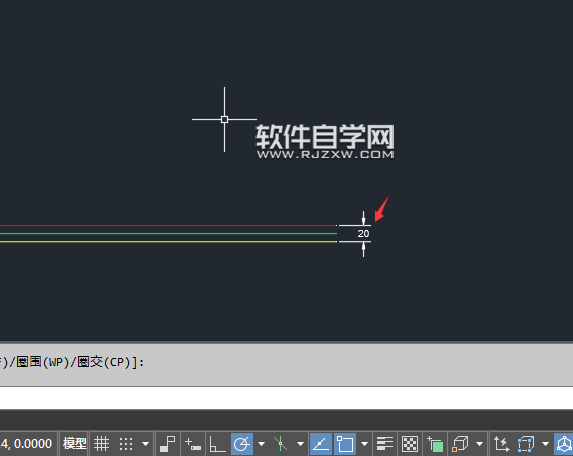

第9步、然后再绘制的时候，就是按1：1的绘制了，这样就是20了，效果如下：
