SolidWorks投影曲线与基准面镜像画图

下面给大家介绍的是SolidWorks投影曲线与基准面镜像画图的方法与步骤，喜欢的朋友可以一起来关注好吧啦网学习更多的SolidWorks教程。

第1步、先看绘制好的实体效果

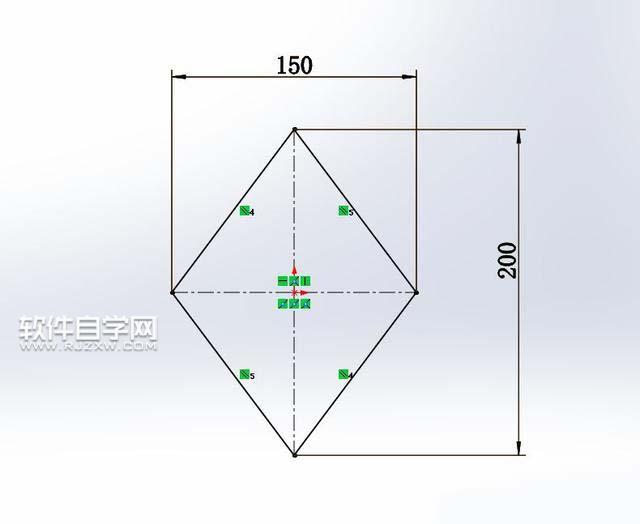

第2步、打开SolidWorks软件，进入上视基准面，绘制下面草绘。

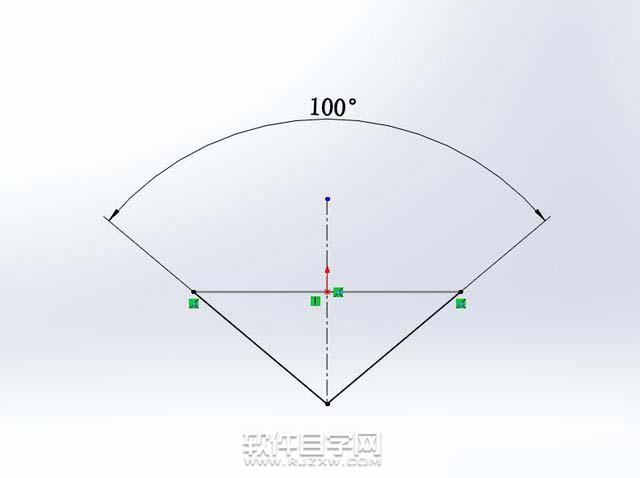

第3步、然后进入前视基准面，绘制下面的草绘。

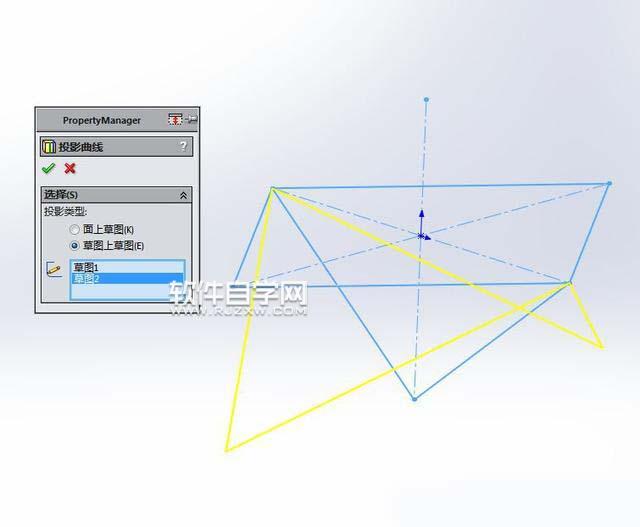

第4步、再进行投影曲线设置，选草图2。

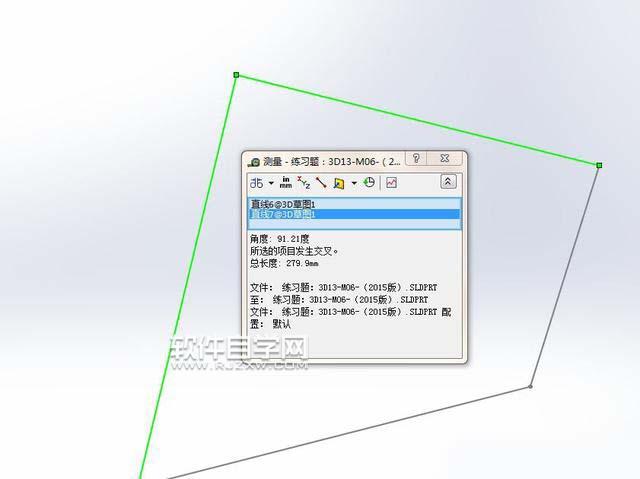

第5步、检查角度：91.21度，正确。

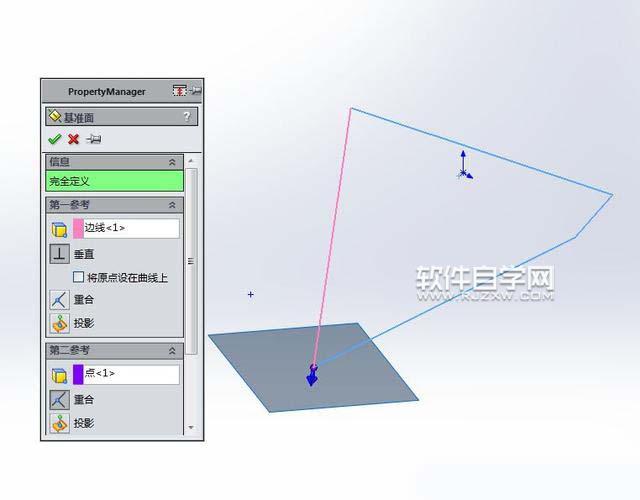

第6步、新建基准面，参考直线和它的端点。

第7步、在新基准面上画圆。直径为6mm

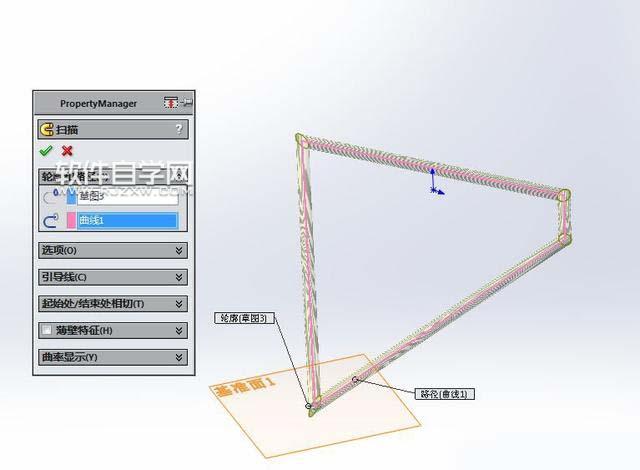

第8步、然后进行扫描处理。效果如下：

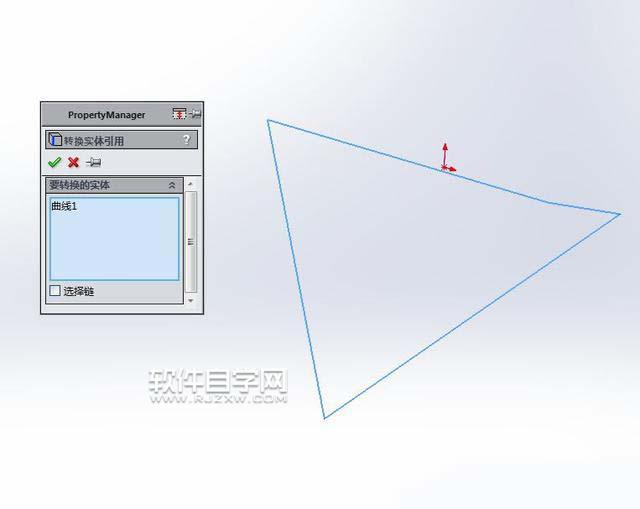

第9步、隐藏实体。显示投影曲线，进入3D草图，转换实体引用。（如果图中选不中，可以在左侧设计树中点选投影曲线）

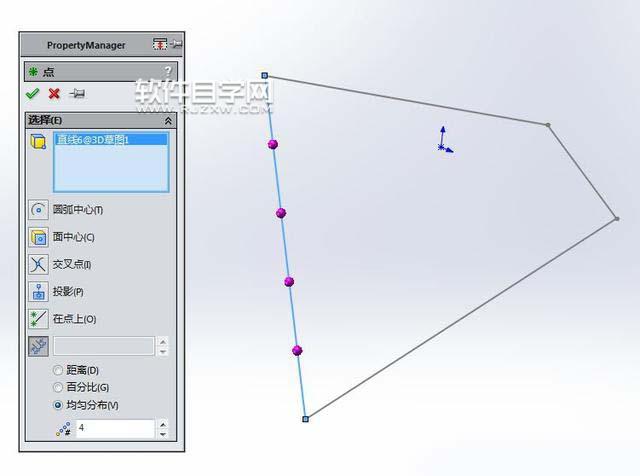

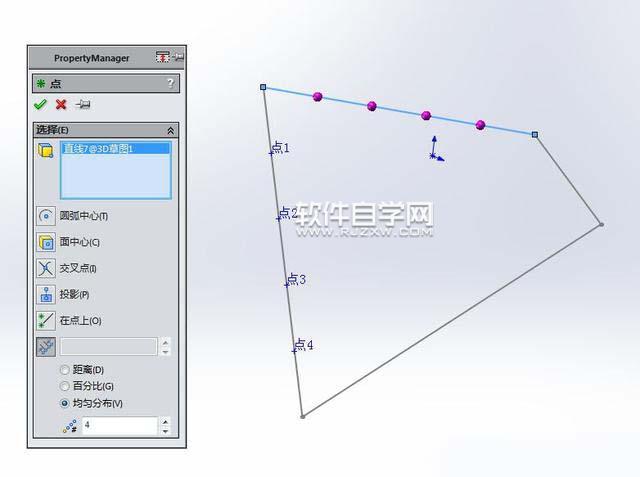

第10步、点特征。选一条线，均匀分布4个。

第11步、同上面一样，4条线都画上点。

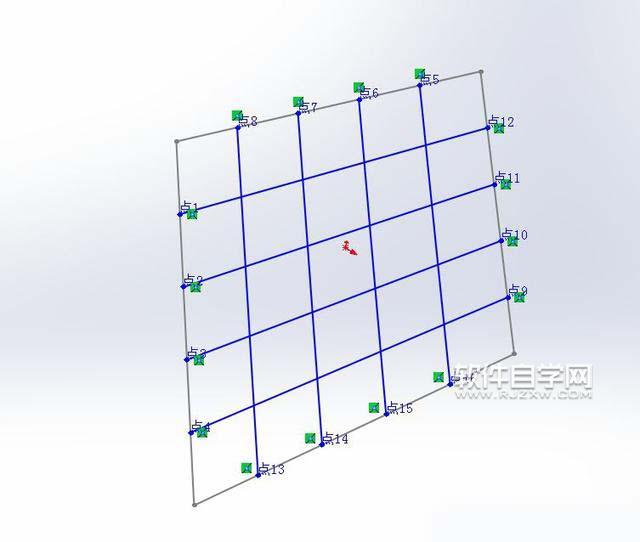

第12步、进入3D草图，用直线把点连接起来。

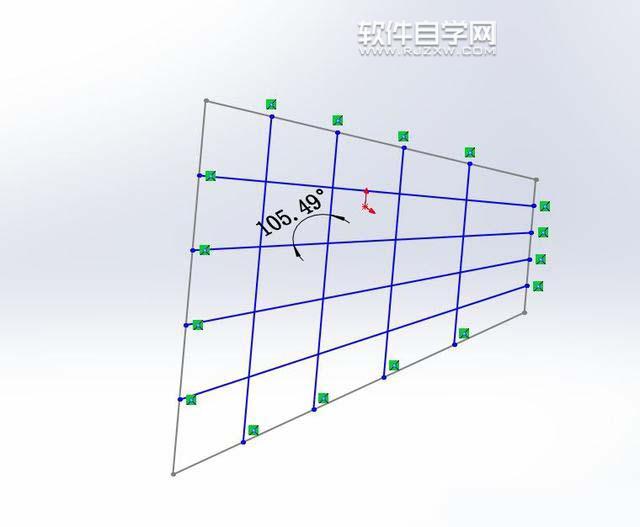

第13步、检查角度：105.49度，正确。

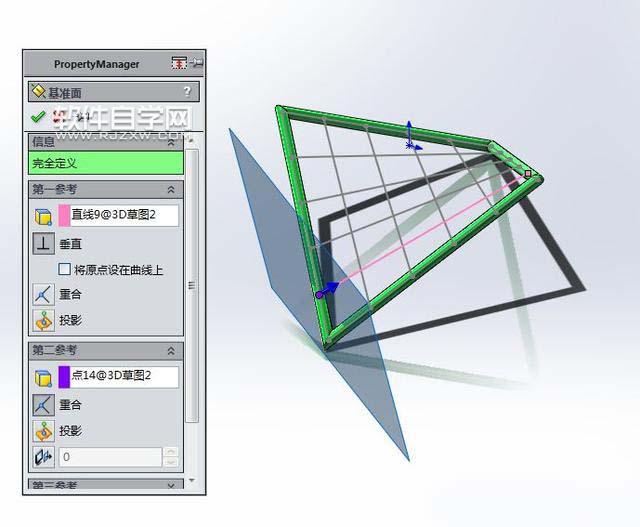

第14步、新建基准面，参考粉色直线和它的端点。

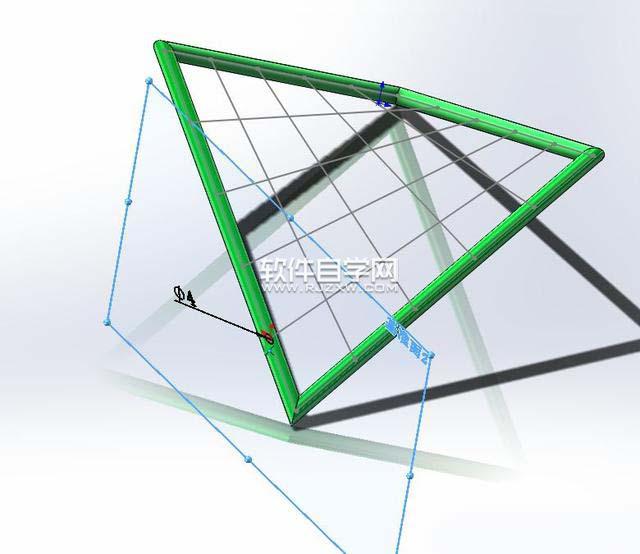

第15步、在新基准面上草绘圆，直径4mm。

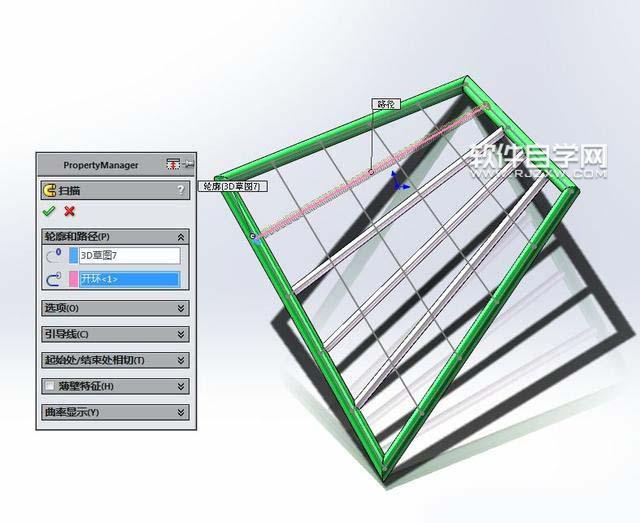

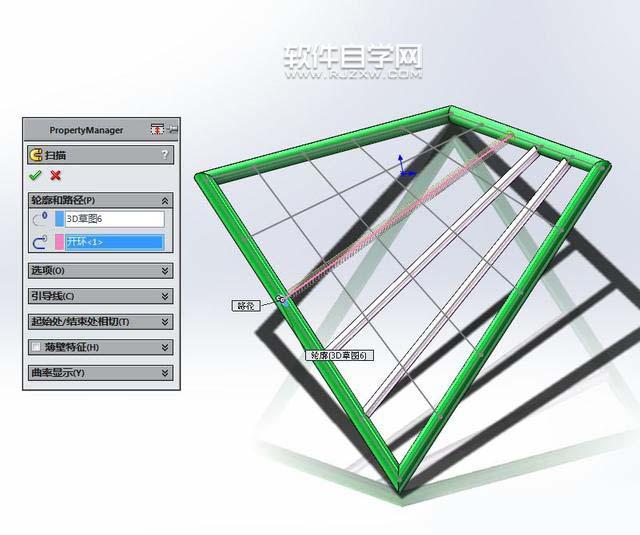

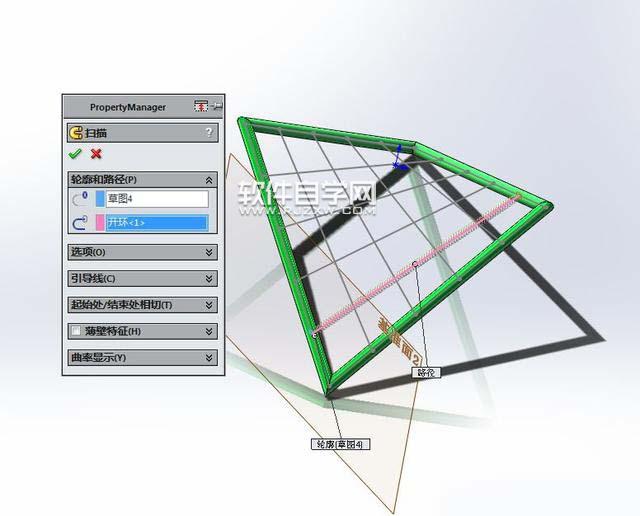

第16步、扫描。路径要选开环。

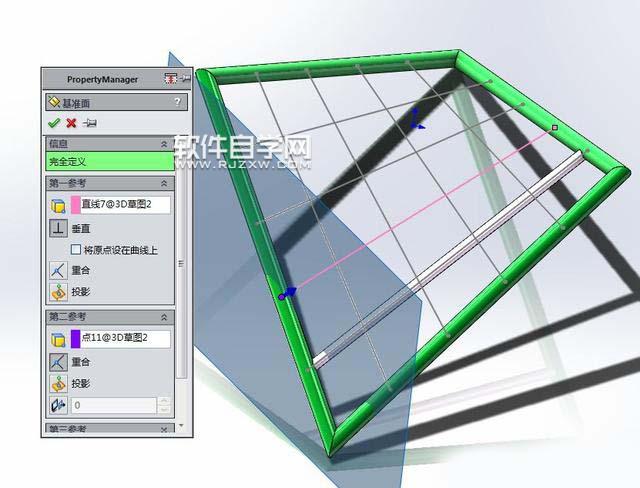

第17步、新建基准面，参考粉色直线和它的端点。在新基准面上草绘圆，直径5 。

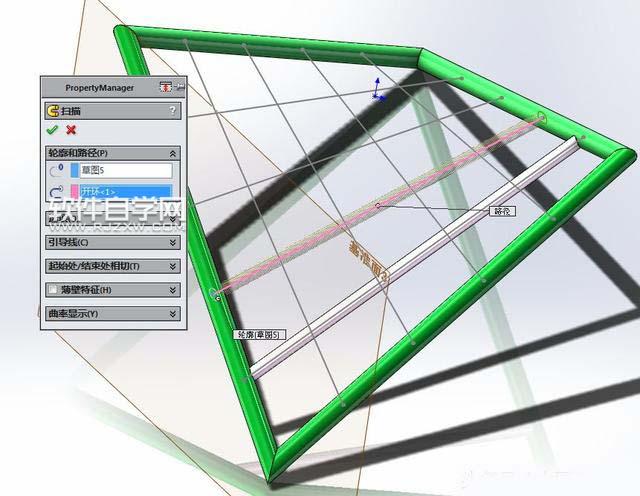

第18步、扫描。

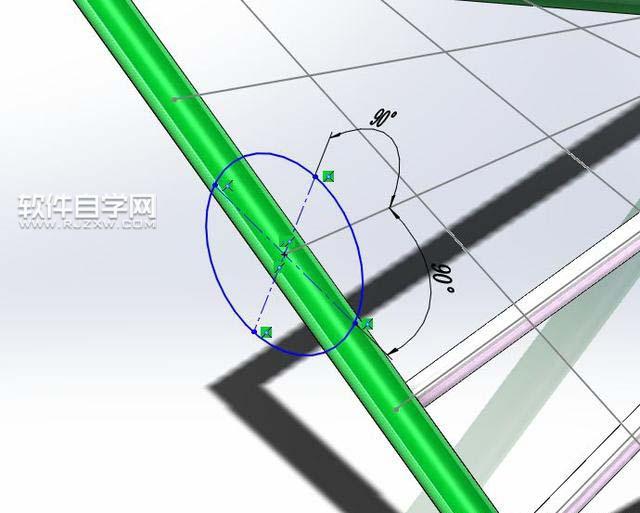

第19步、也可以不建基准面，用3D草图画圆。添加两个90度的约束，是为了让圆和路径垂直。

第20步、扫描。

第21步、扫描第4根。

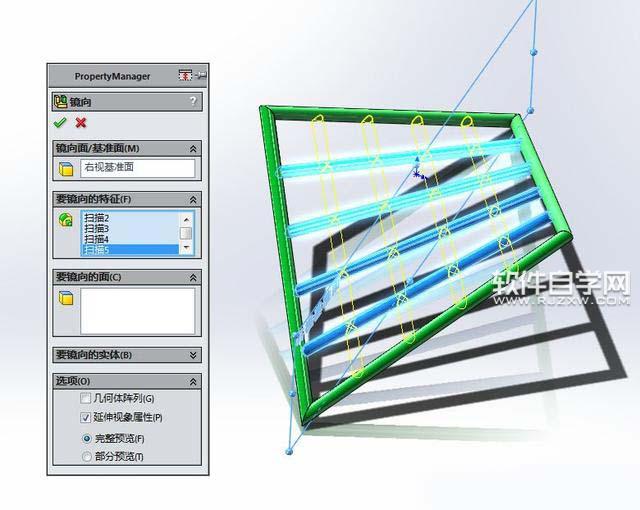

第22步、镜像——特征，右视基准面。

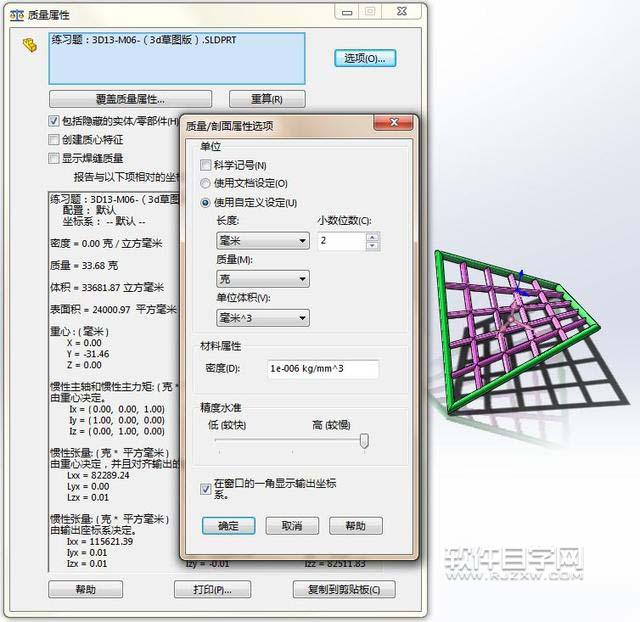

第23步、完成。体积：33681.87，精度高。

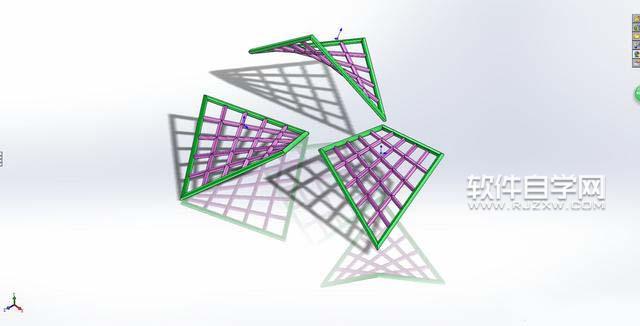

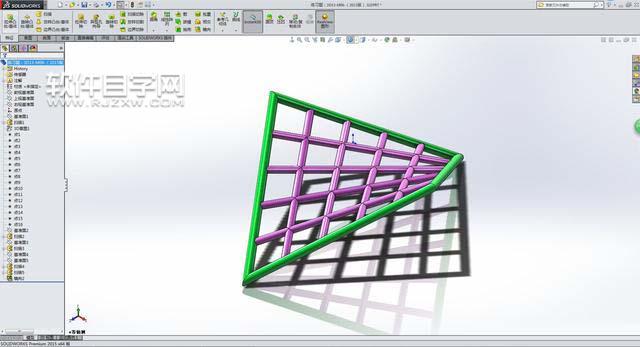

第24步、最后效果

以上就是SolidWorks投影曲线与基准面镜像画图，希望大家喜欢，请继续关注好吧啦网。
