SolidWorks曲面填充和加厚缝合画管道

下面给大家介绍的是SolidWorks曲面填充和加厚缝合画管道教程，希望能帮助到大家学习曲面填充的方法。

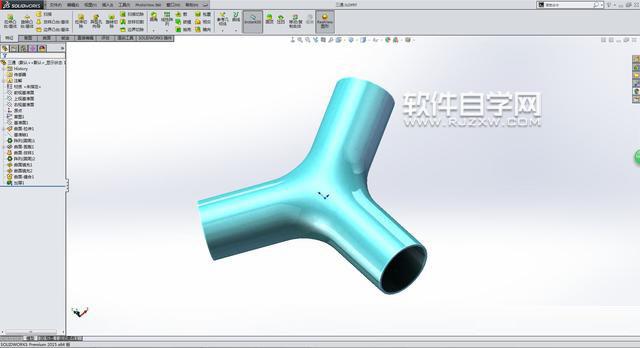

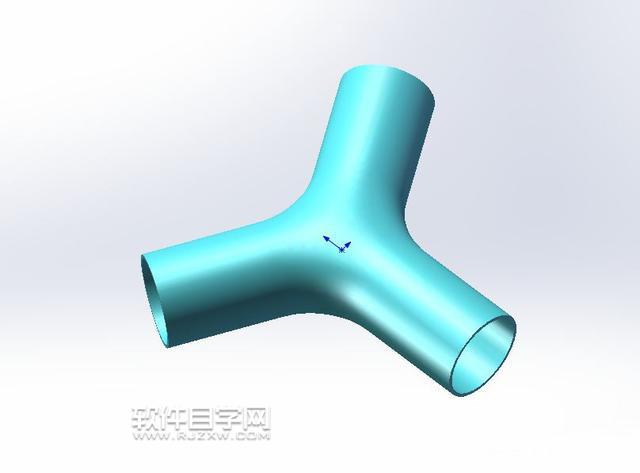

第1步、先看看SolidWorks画好的管道。

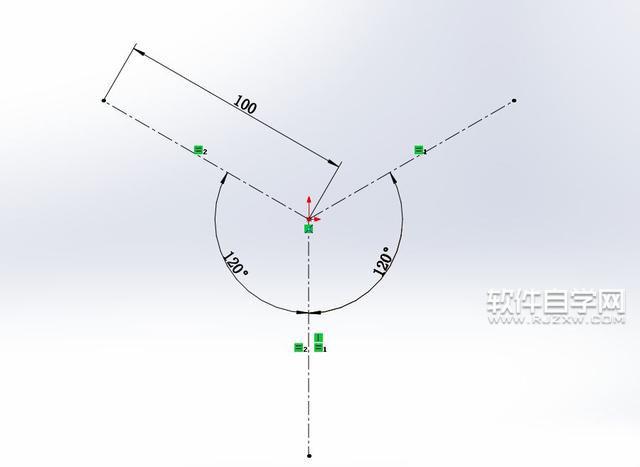

第2步、打开SW软件，进入前视基准面。草绘下面图纸尺寸。

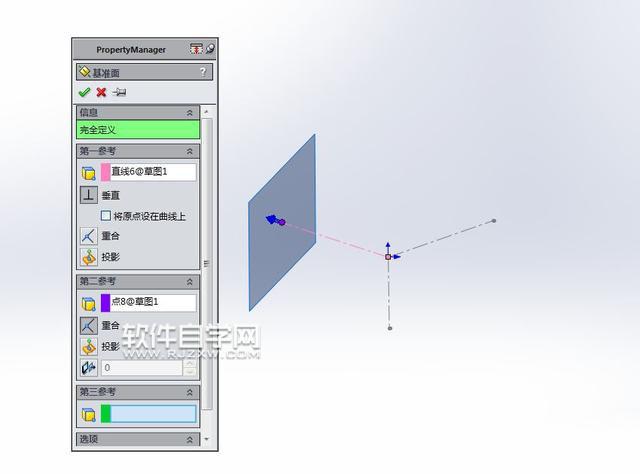

第3步、然后设置基准面，建立基准面。第一参考：选一条中心线； 第二参考：中心线的端点 。

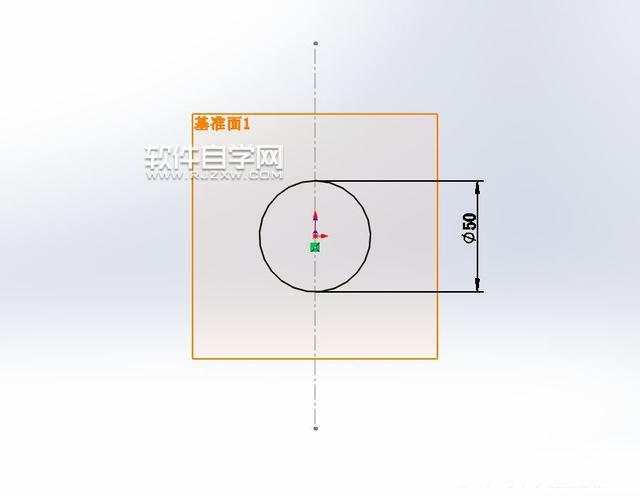

第4步、在基准面1上草绘一个圆，直径50mm。

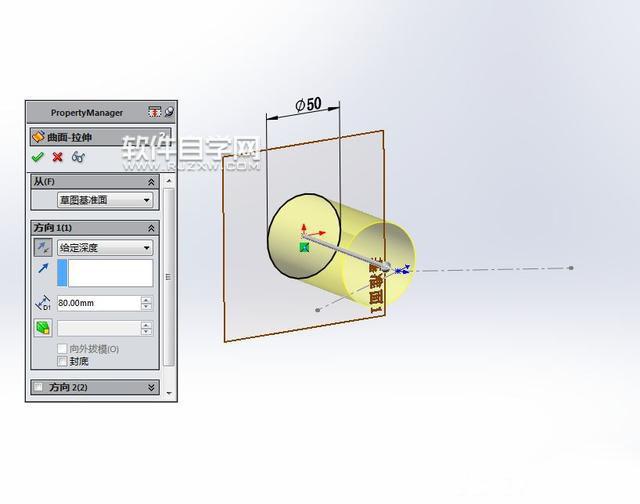

第5步、拉伸曲面，深度80mm。反向。隐藏基准面1mm。

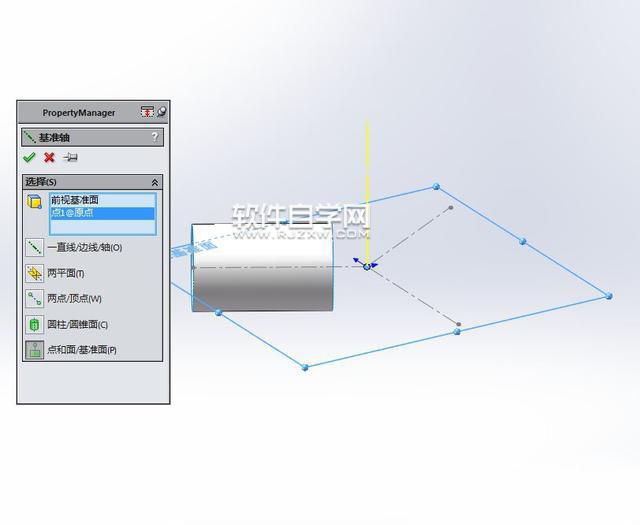

第6步、建立基准轴。点前视基准面和原点 。

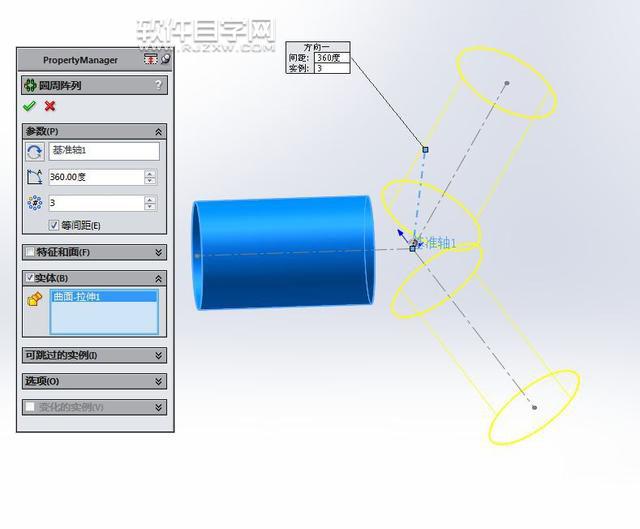

第7步、然后进入圆周阵列设置。基准轴1，阵列3个实体 。

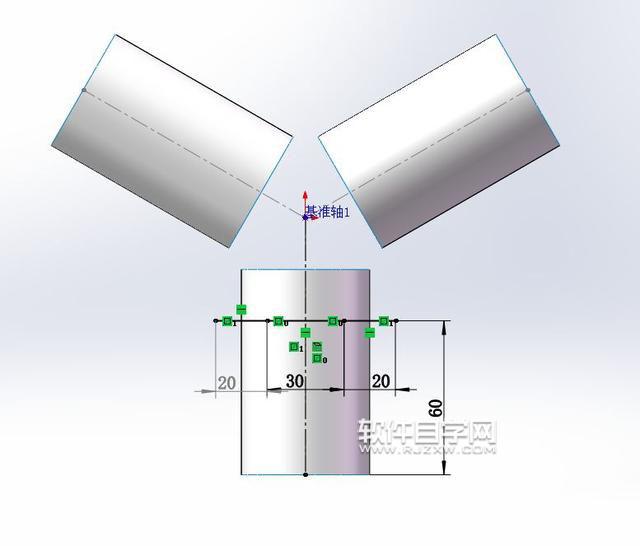

第8步、进入前视基准面。草绘3条线段。如下图：

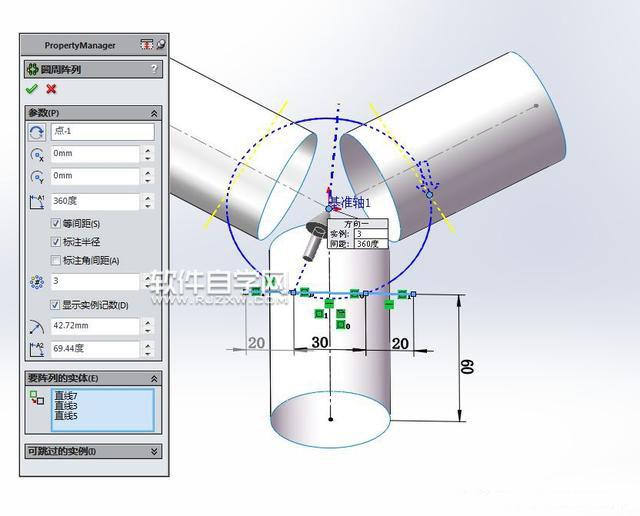

第9步、圆周阵列设置。 原点，3个，直线。

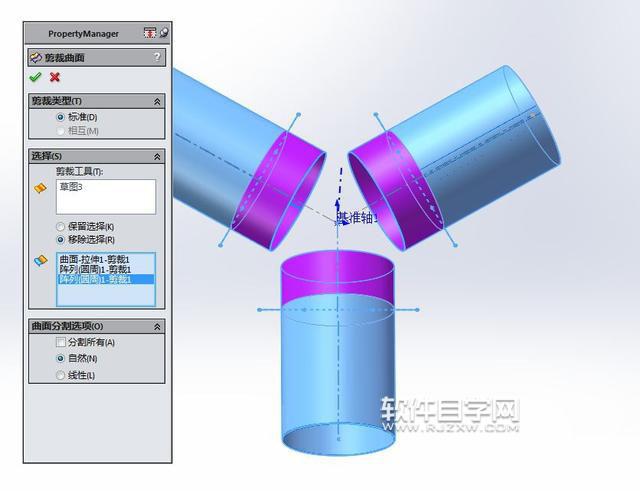

第10步、然后进入裁剪曲面设置。

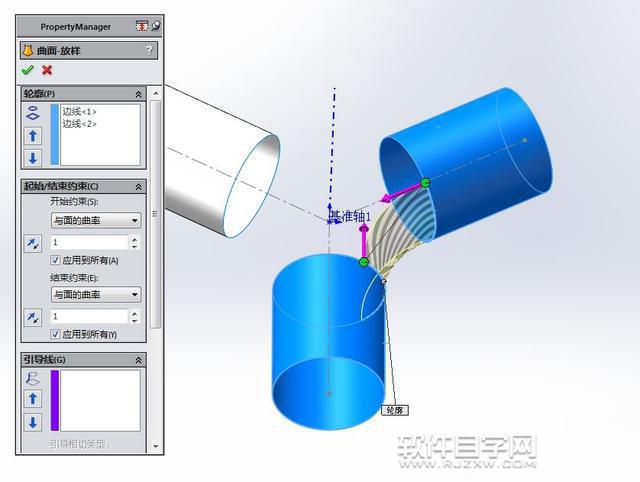

第11步、然后设置曲面放样。开始约束，结束约束：与面的曲率。

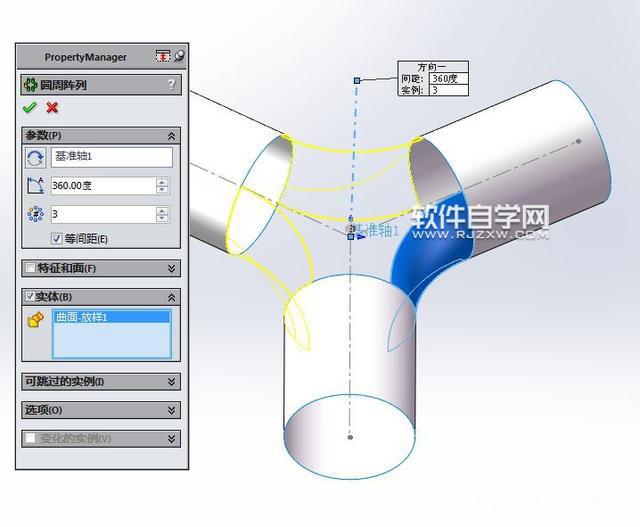

第12步、然后再设置圆周阵列。

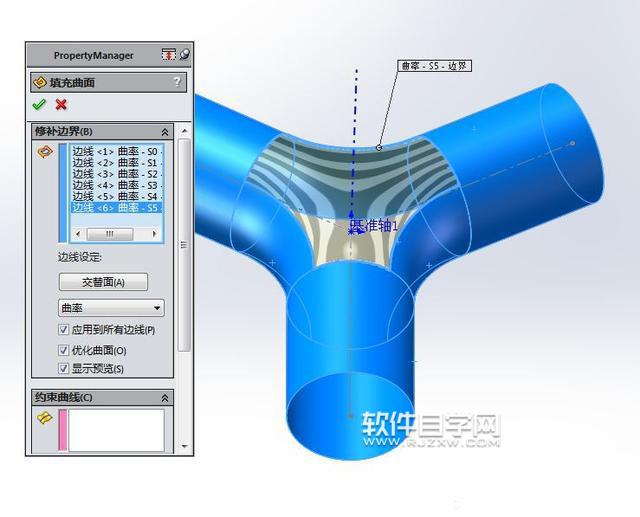

第13步、然后进行填充曲面设置。曲率，应用到所有边线。

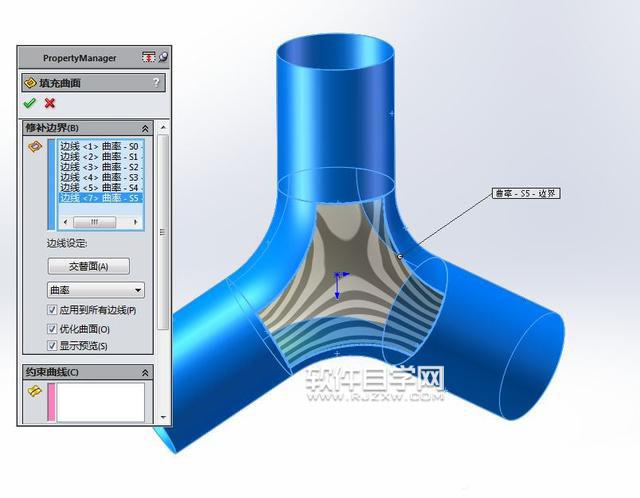

第14步、进一步的填充曲面。同上图。隐藏草图1，基准轴1 。

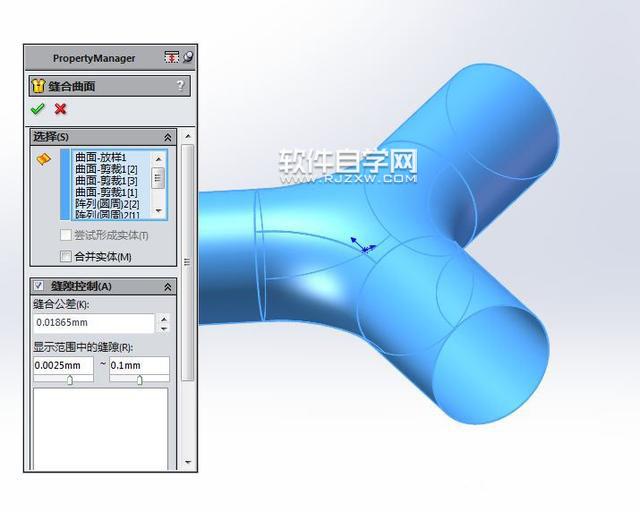

第15步、然后把所有的缝合曲面，全选。

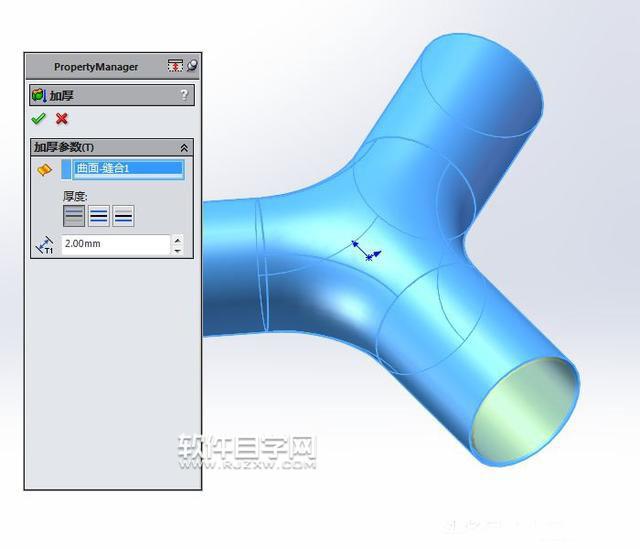

第16步、最后所有的对象进行加厚 2mm 。

第17步、完成后。进行着色处理。
