SolidWorks圆周阵列怎么画图
浏览:116日期:2023-12-11 16:59:21
下面给大家介绍的是SolidWorks圆周阵列怎么画图的方法与步骤,希望能帮助到在大家。一起来学习吧。

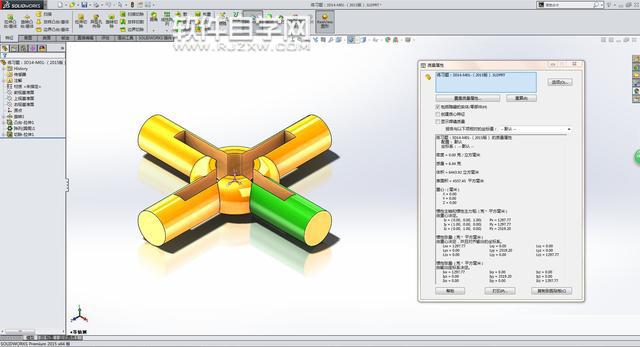

第1步、先看看效果,主要是使用SolidWorks的旋转,拉伸、切除、圆周阵列功能来制作。

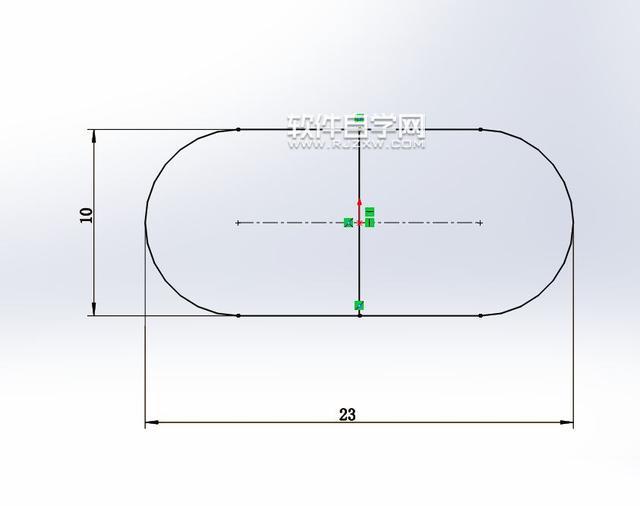

第2步、打开SolidWorks软件,点击新建文件,进入前视基准面,草绘直槽口,中间画一个旋转轴,并进行标注。

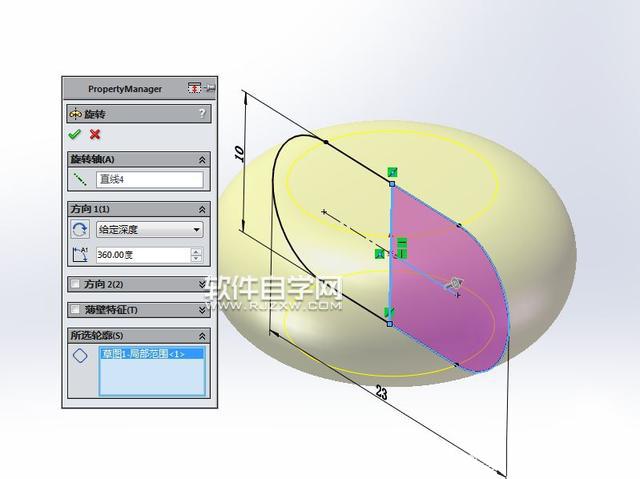

第3步、然后选择对象,进入旋转设置,轮廓选粉色区域,旋转角度为360度。

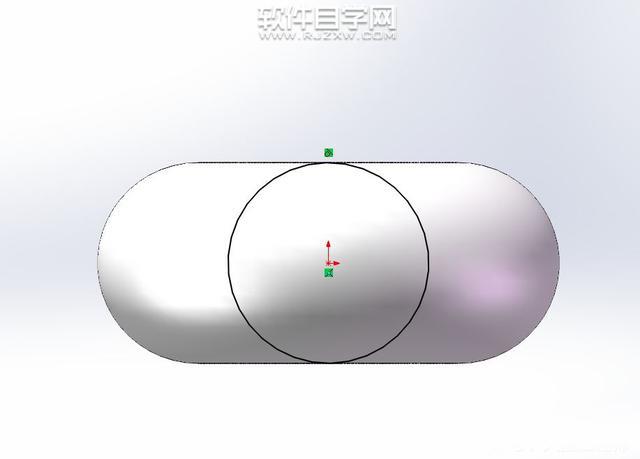

第4步、然后进入前视基准面,草绘圆,添加相切。效果如下:

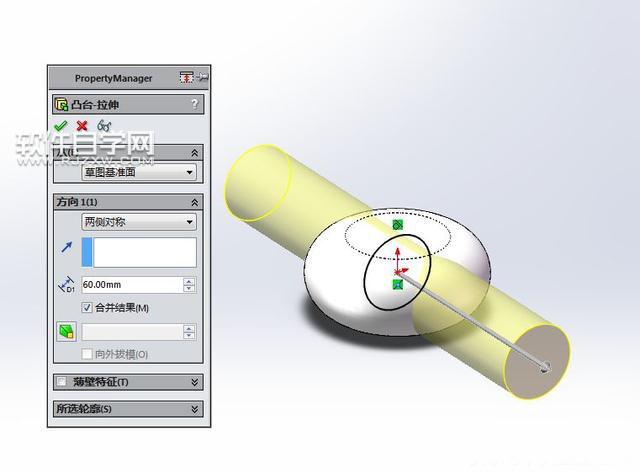

第5步、然后选中圆形,设置拉伸凸台,两侧对称,拉伸设置60mm。

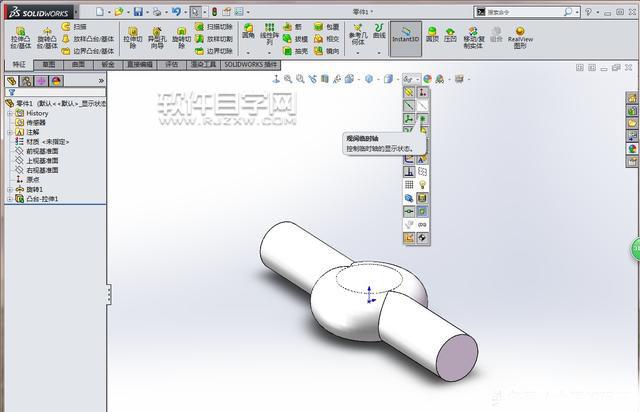

第6步、然后显示临时轴。

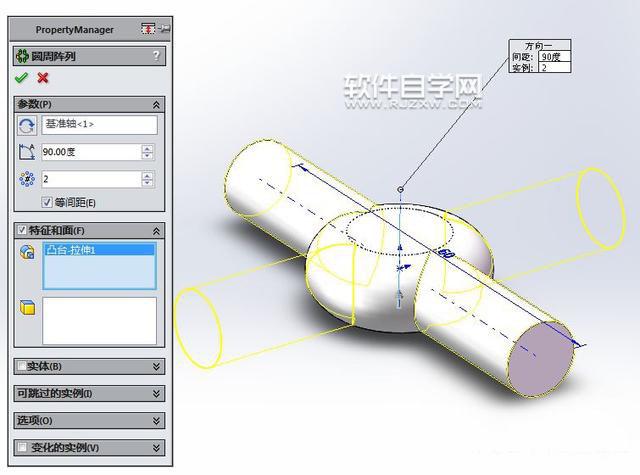

第7步,然后选中圆柱,设置圆周阵列,90度,2个。

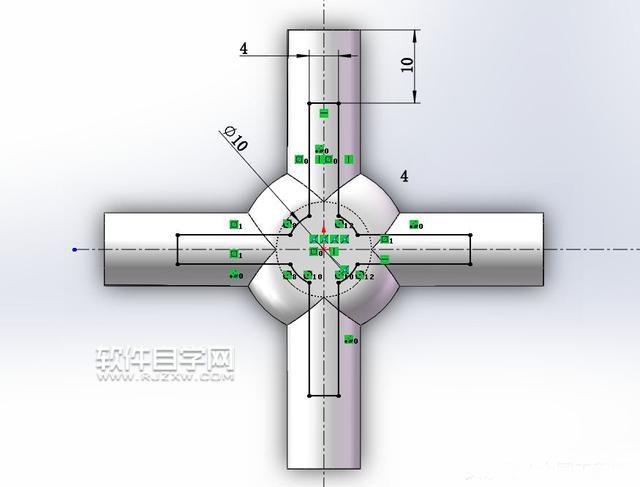

第8步、然后进入上视基准面,草绘图形下面的尺寸参数。

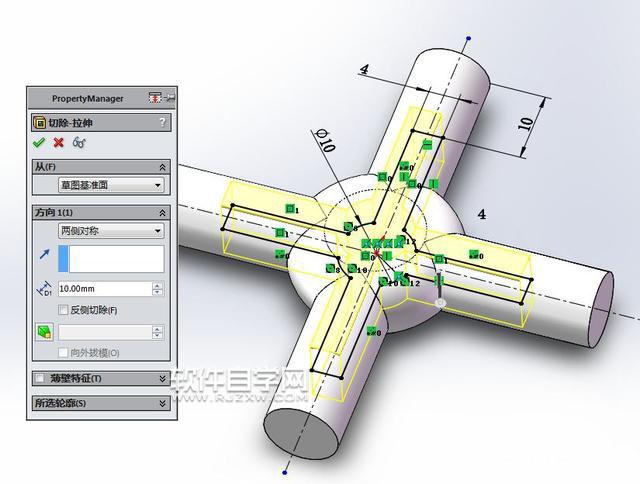

第9步、拉伸切除,两侧对称10mm。

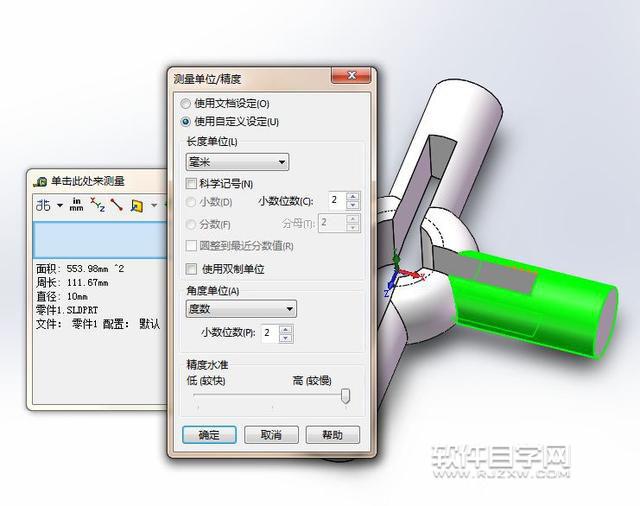

第10步、最后完成后。进入面积测量:553.98mm

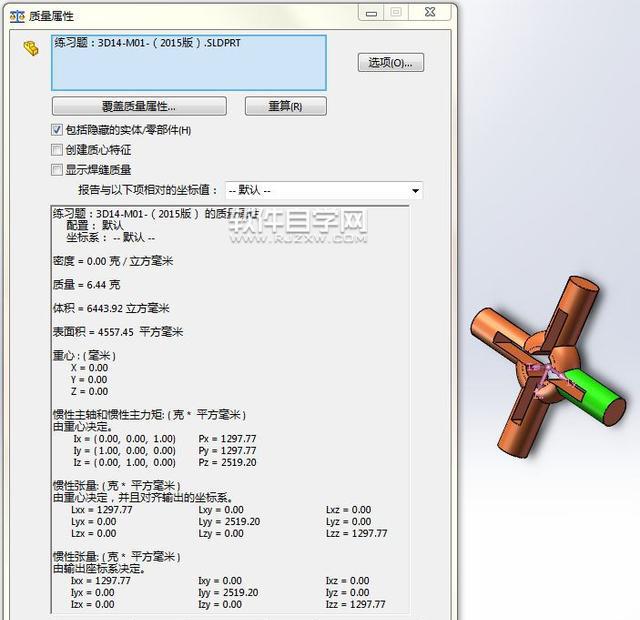

第11步、可以测量体积:6443.92
以上就是介绍SolidWorks圆周阵列怎么画图的方法与步骤,喜欢的朋友可以一起来关注好吧啦网学习更多的SolidWorks教程。
