SolidWorks利用拉伸切除和圆角镜像建模

下面给大家介绍的是SolidWorks利用拉伸切除和圆角镜像建模的方法，喜欢的朋友可以一起来关注好吧啦网学习更多的SolidWorks教程。

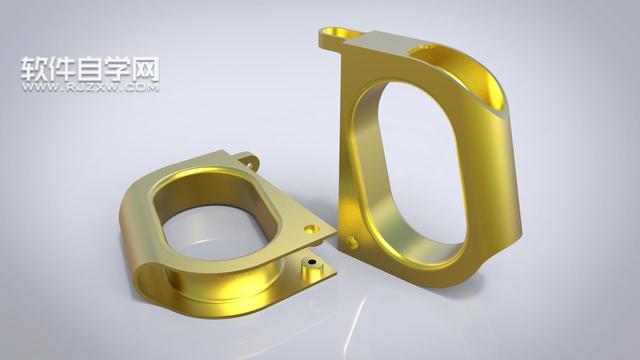

第1步、看看用SolidWorks画的建模效果图，

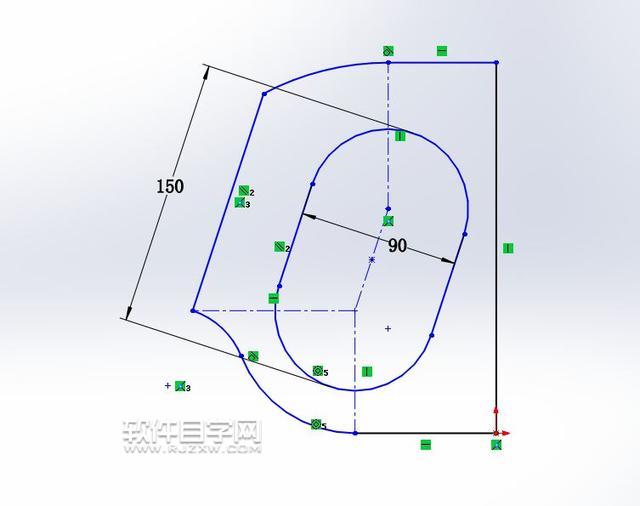

第2步、前视基准面，先草绘直槽口，标注。（在原点左上方），再绘制外轮廓。

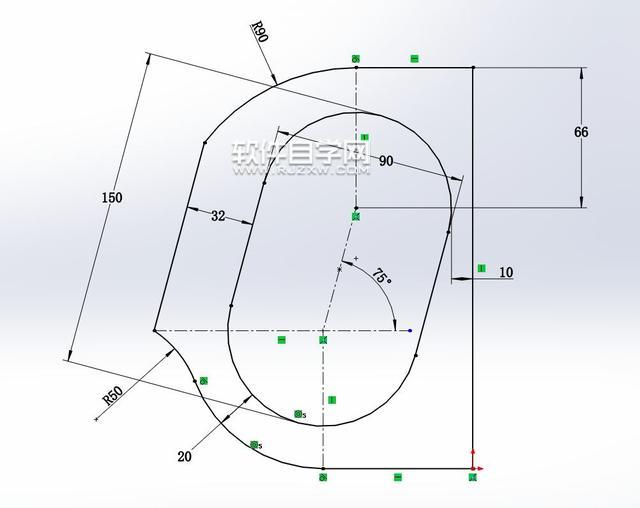

第3步、左下角R20mm处，同心圆约束。左侧32mm，平行约束。（150mm的标注：引线—最大。10mm的标注：引线—最小）

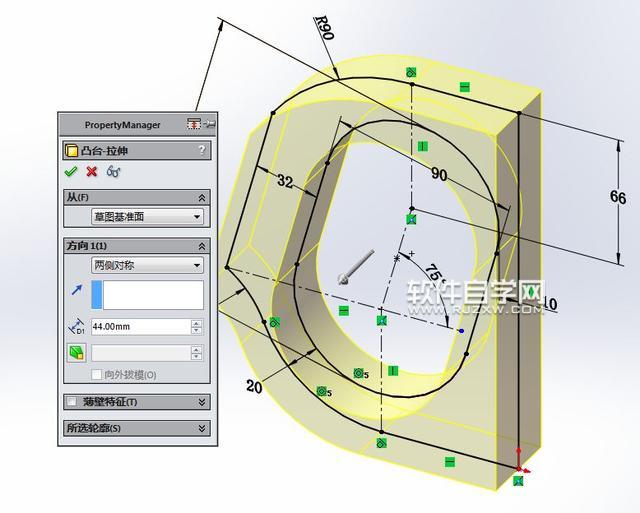

第4步、拉伸凸台，两侧对称，深度G：44mm。

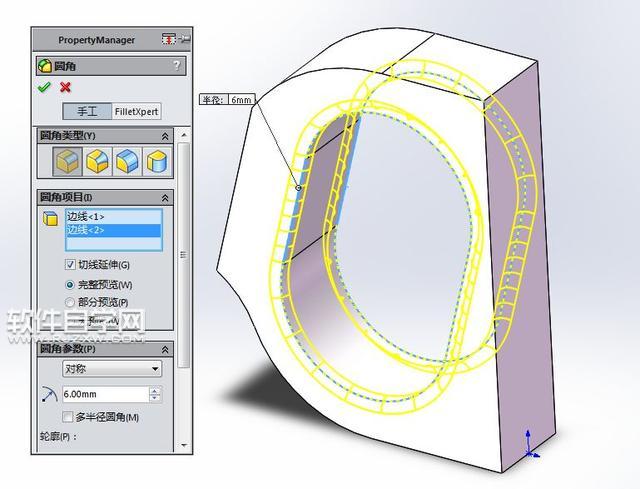

第5步、圆角，半径6mm。

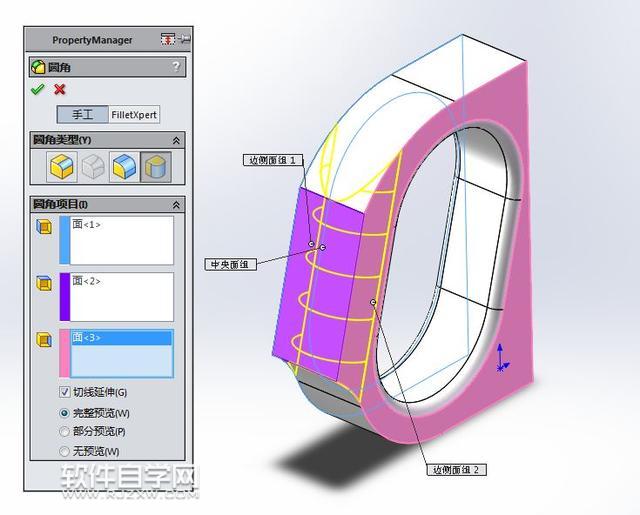

第6步、完全圆角。

以上就是SolidWorks利用拉伸切除和圆角镜像建模，希望大家喜欢，请继续关注好吧啦网。
