CAD多重引线怎么添加引线

在CAD中标好的多重引线后，如何再进一步的添加多个引线出来，也就是说多处要添加引线出来，要怎么处理呢？下面给大家介绍的是CAD多重引线怎么添加引线的文章，给大家参照学习，希望能帮助到大家。

第1步、打开CAD2019软件，绘制一个图形出来，进行多重引线标注，也就是说使用添加引线时，就一定要有一个标好的多重引线标注。如果没有你标一个也可以哦。

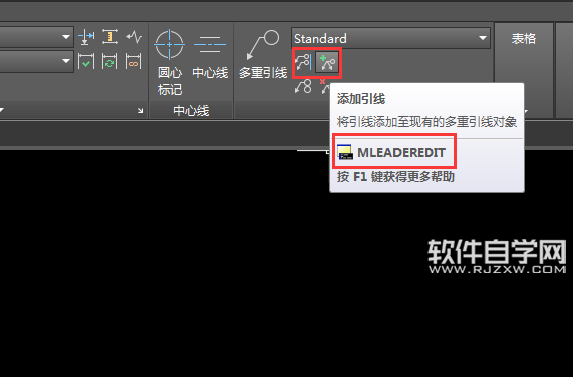

第2步、点击添加引线图标，或是在命令栏上面输入MLEADEREDIT命令后，进行空格。

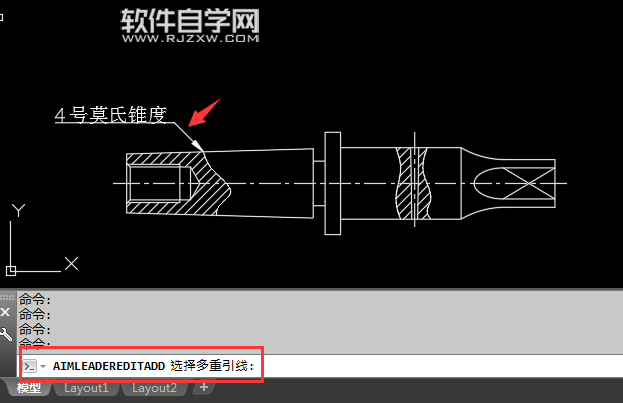

第3步、然后选择已标好的多重引线说明，然后就可以开始进行添加引线哦。

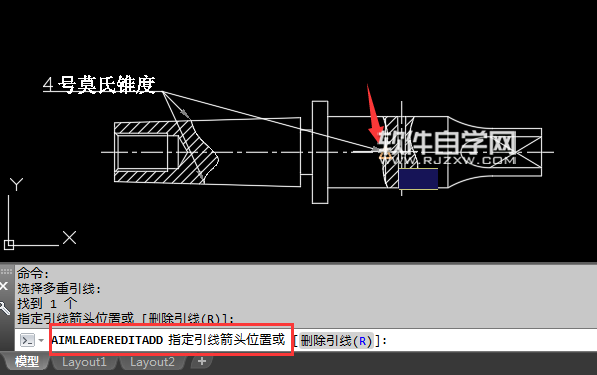

第4步、选择指定引线箭头位置，那里要添加就点击那里就好了。点击好后，就会多二条引线出来，效果如下：

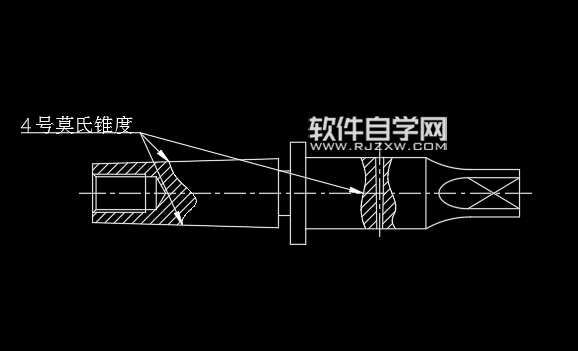

第5步、点击好后，效果就出来了。多重引线主要是标明多处都是同一个处理要求而以。
