CAD节点设置捕捉连线

下面给大家介绍的是CAD节点设置捕捉连线，喜欢的朋友可以一起来关注好吧啦网学习更多的CAD初学入门教程。

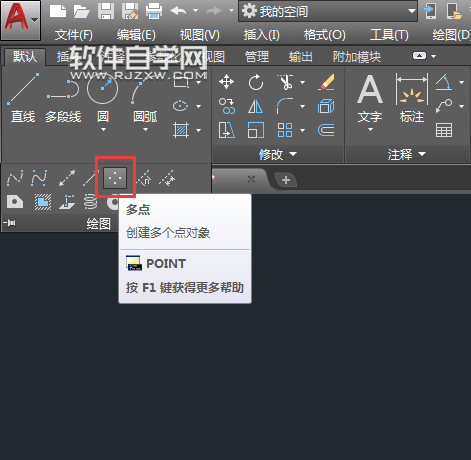

第1步、打开CAD2019软件，点击多点工具。

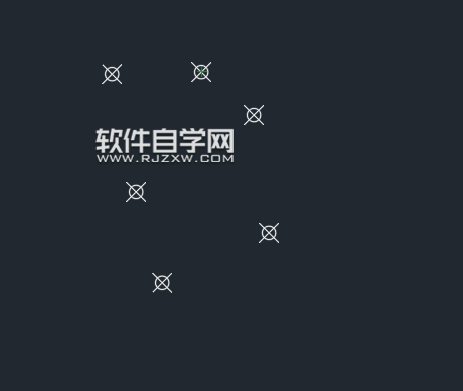

第2步、绘制一个多点出来，效果如下：

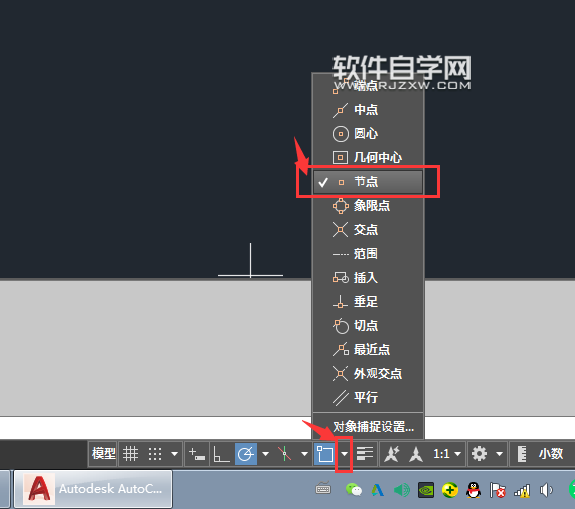

第3步、然后点击对象捕捉对象的小三角形，在节点前进行打勾。

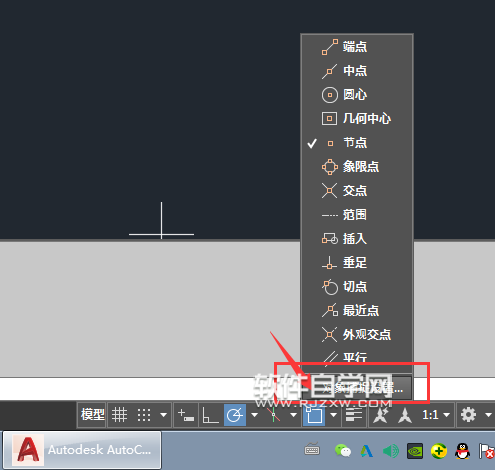

第4步、或者是点击对象捕捉设置。

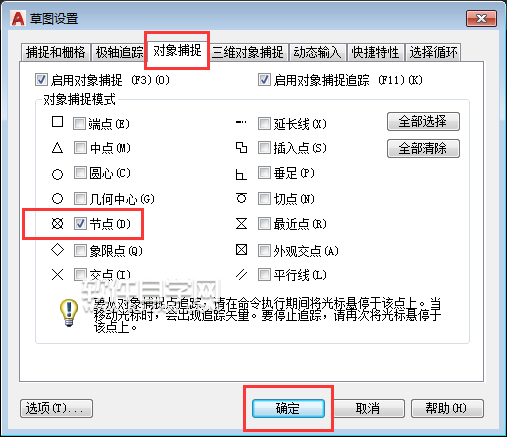

第5步、在草图设置里面的对象捕捉，找到节点前面打勾也是一样的。

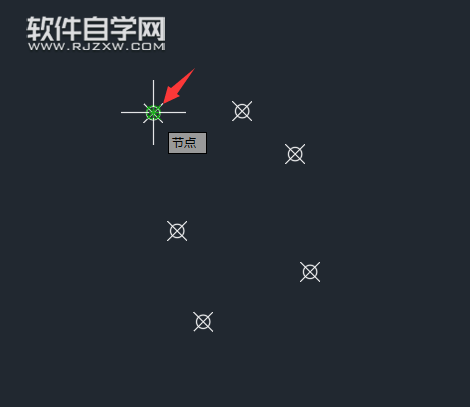

第6步、然后使用直线工具，就可以捕捉节点了。就可以把节点用直线连接起来。

第7步、连接的效果如下：

以上就是CAD节点设置捕捉连线，希望大家喜欢，请继续关注好吧啦网。
