怎样用CAD画垂足线

下面给大家介绍的是怎样用CAD画垂足线的方法，喜欢的朋友可以一起来关注好吧啦网学习更多的CAD初学入门教程。

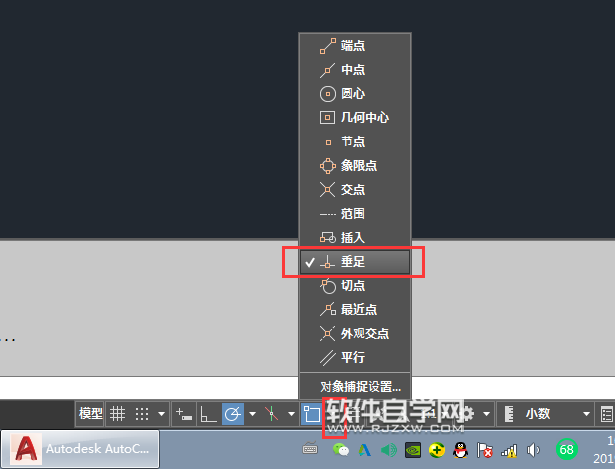

第1步、打开CAD2019软件，点击对象捕捉的小三角图标，在垂足前面打勾。

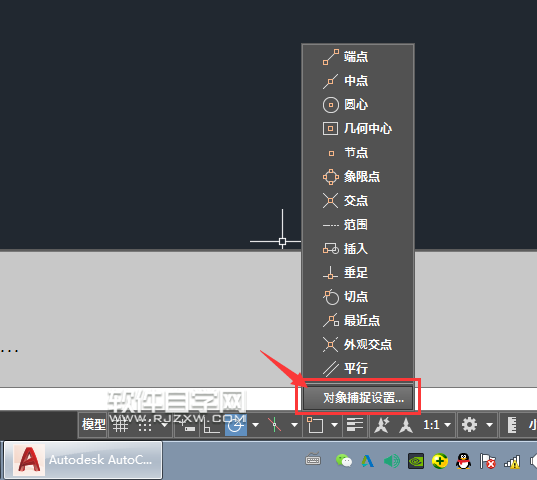

第2步、另一种方法，点击对象捕捉设置。

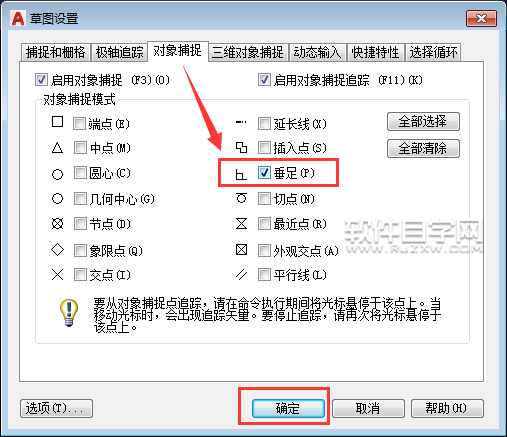

第3步、在草图设置面板，点击对象捕捉里面的垂足前面打勾。点击确定。

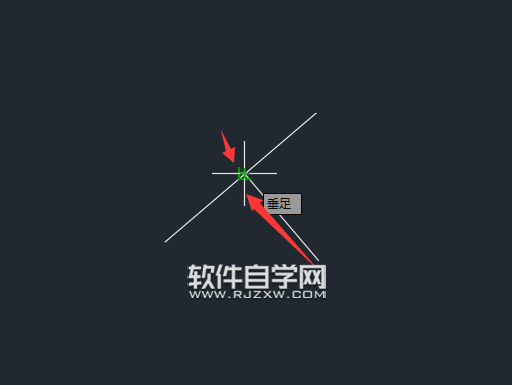

第4步、使用直线工具，绘制垂线时，就可以捕捉到垂足点。

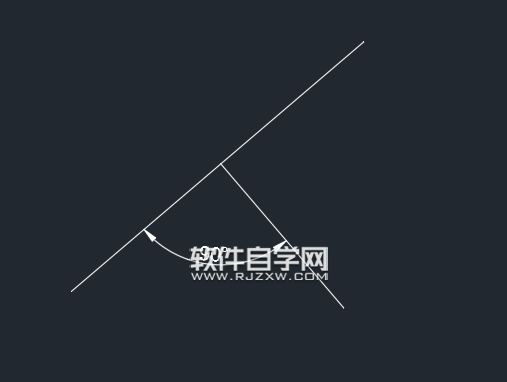

第5步、绘好垂线后，标出来的角度就是90度。

以上就是怎样用CAD画垂足线，希望大家喜欢，请继续关注好吧啦网。
