怎样把CAD图形放样变为实体

下面给大家介绍的是怎样把CAD图形放样变为实体，喜欢的朋友柯以一起来关注好吧啦网学习更多的CAD三维制图教程。

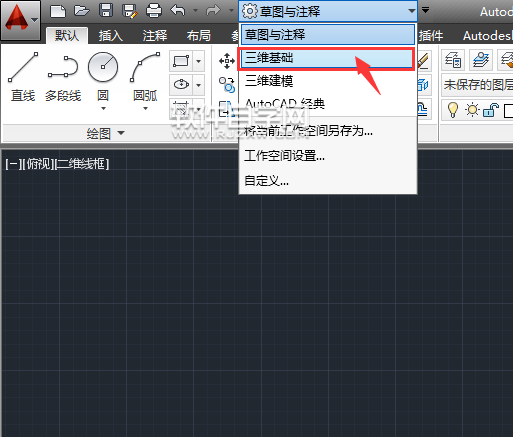

第1步、打开CAD2014软件，点击三维基础。

第2步、点击多边形工具，或是输入POL空格。

第3步、输入侧面数为6，空格。

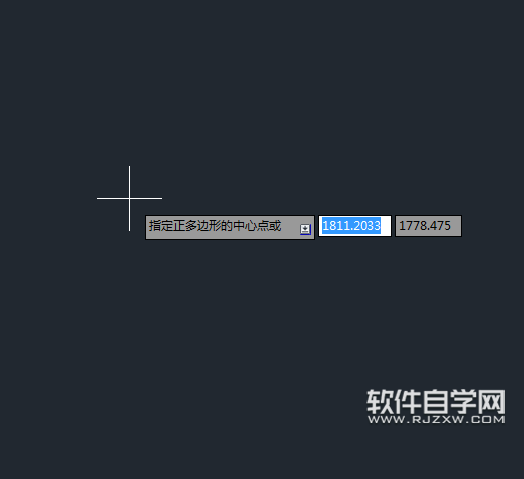

第4步、点击中心点。进行下一步。

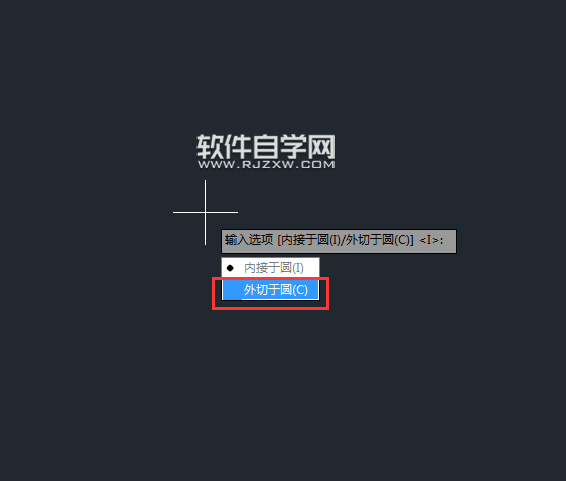

第5步、点击外切于圆。进行下一步。

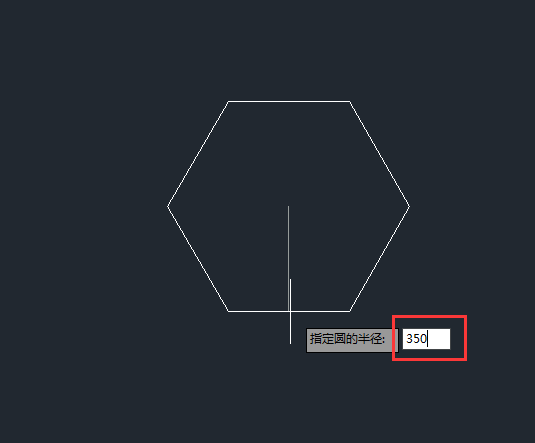

第6步、输入指定圆的半径，输入350mm。

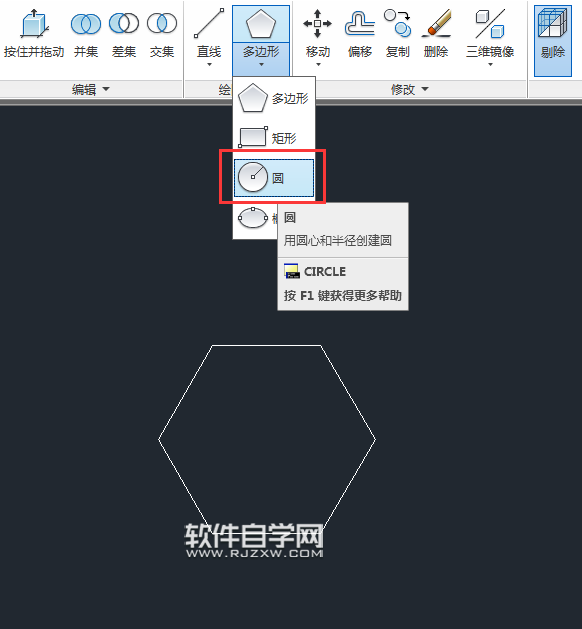

第7步、绘制好了后，点击圆工具。

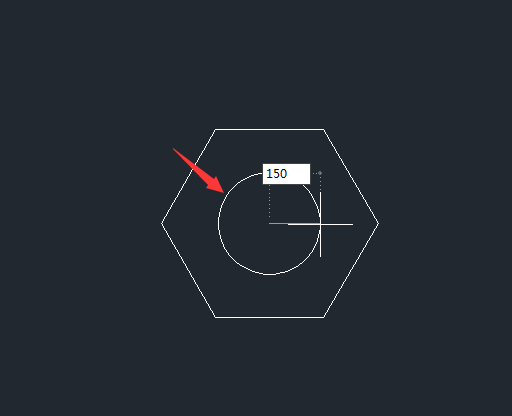

第8步、在六边形的中心点，绘制一个150mm的圆出来。

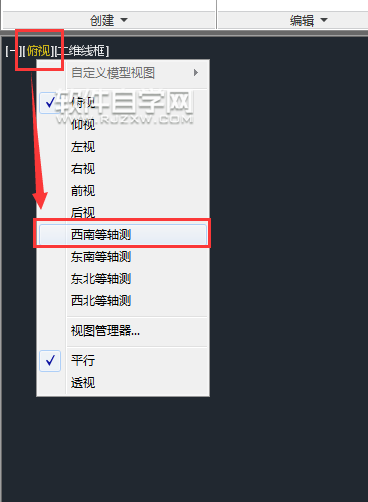

第9步、然后点击俯视--西南等轴测。

第10步、然后把圆向Z方向移动。效果如下。

第11步、点击放样。

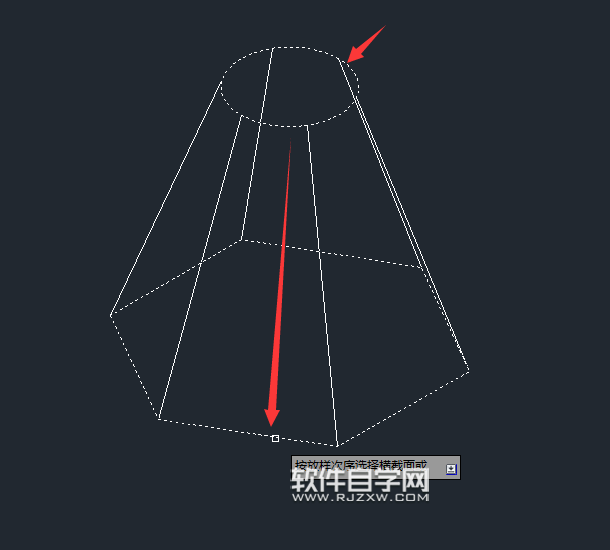

第12步、选择放样对象，先选圆，再选六边形。

第13步、然后放样实体就出来了。

以上就是怎样把CAD图形放样变为实体，希望大家喜欢，请继续关注好吧啦网。
