sw五角星怎么画

下面给大家介绍的是sw五角星怎么画的方法，喜欢的朋友可以一起来关注好吧啦网学习SolidWorks更多的知识哦！

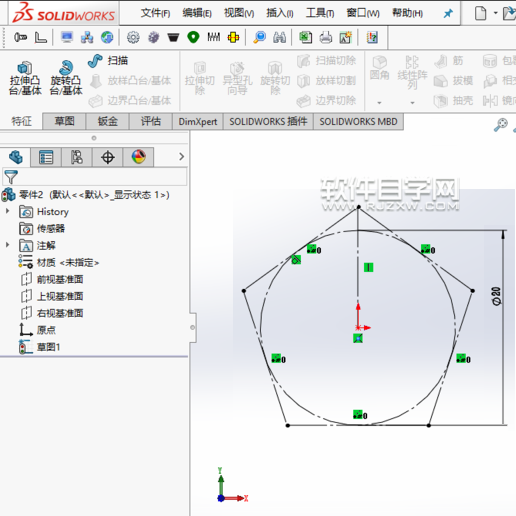

第1步、打开SolidWorks2015软件，在上视基准面上，绘制上面的草图出来。

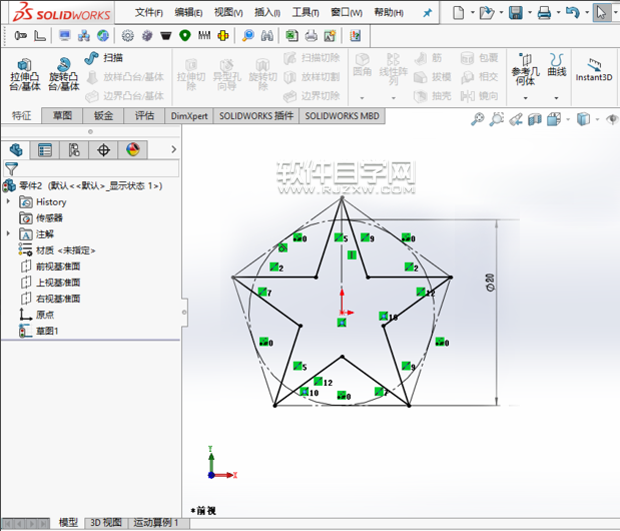

第2步、然后再绘制出来五角星出来。效果如下：

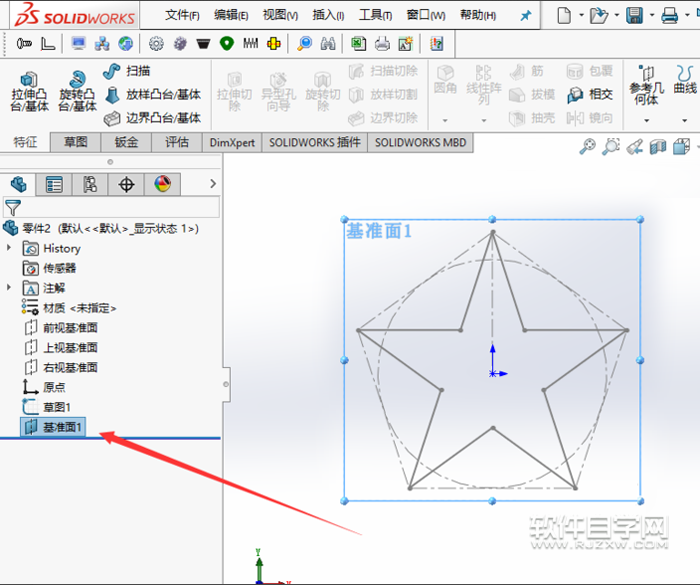

第3步、在刚才那个草图的基准面新建一个基准面，距离为2mm就可以了，然后在那个基准面新建一个草图，然后就在画一个原点。

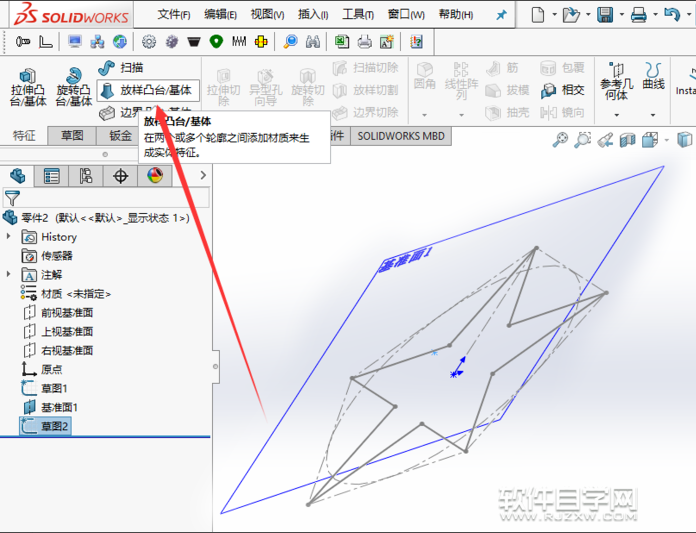

第4步、最后在特征中选择放样凸台这个的特征。

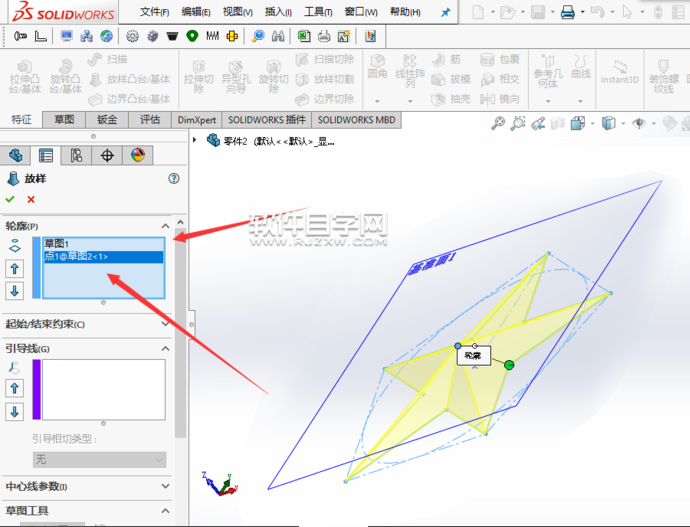

第5步、然后选择刚才的那两个草图，草图顺序为五角星草图到点的草图。

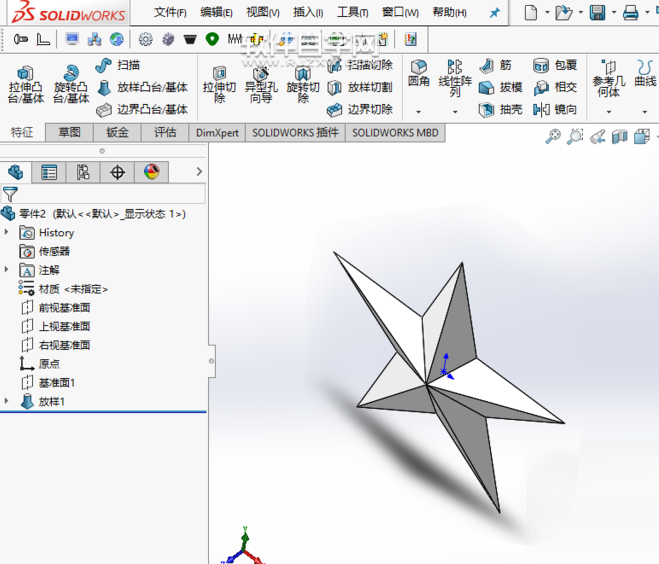

第6步、最后就可以生成一半的五角星了。

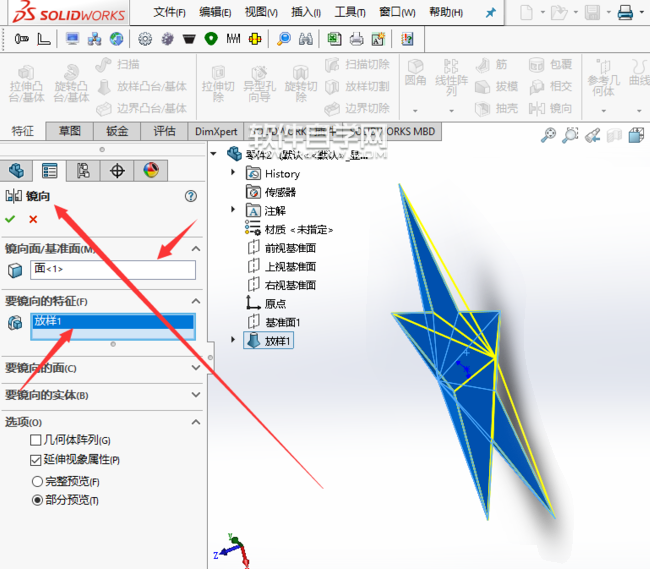

第7步、做好的一半后，再使用镜像来完成另一面设置。

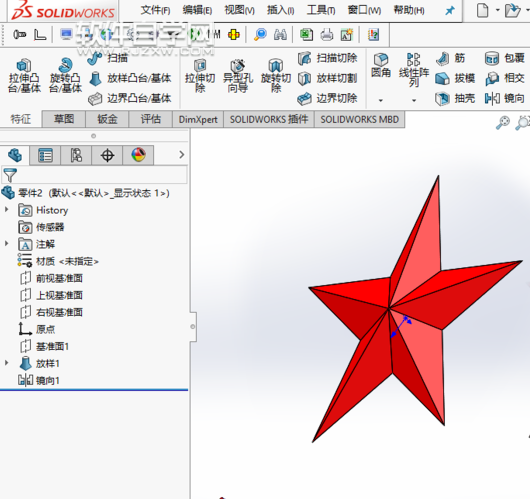

第8步、最后完成上色处理。效果就出来了。

以上就是sw五角星怎么画，希望大家喜欢，请继续关注好吧啦网。
