UG如何快速的抽取产品线条

下面给大家介绍的是UG如何快速的抽取产品线条的方法，喜欢的朋友可以一起关注好吧啦网学UG知识。

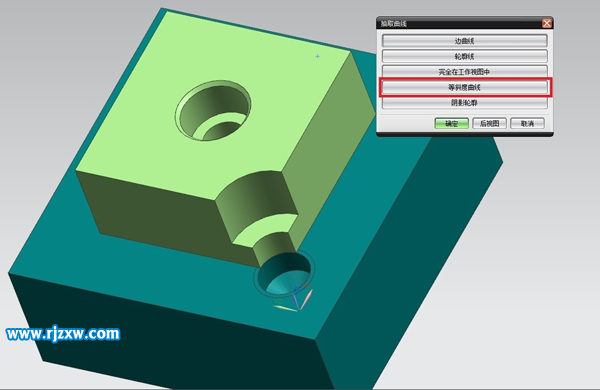

第1步、抽取曲线的等轮廓曲线，主要用于产品分模以及不同角度的轮廓线，具操作作如下：

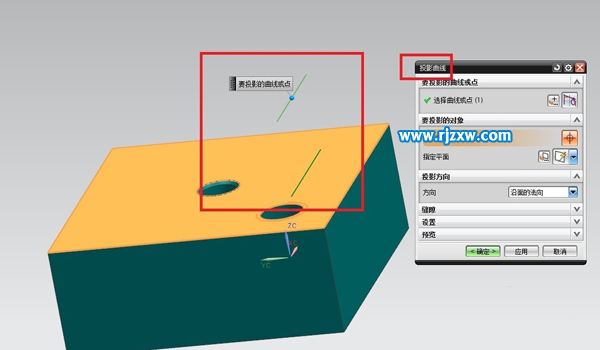

第2步、利用投影曲线，将产品的曲线投影在任何一个能相交的面上，具体操作如下：

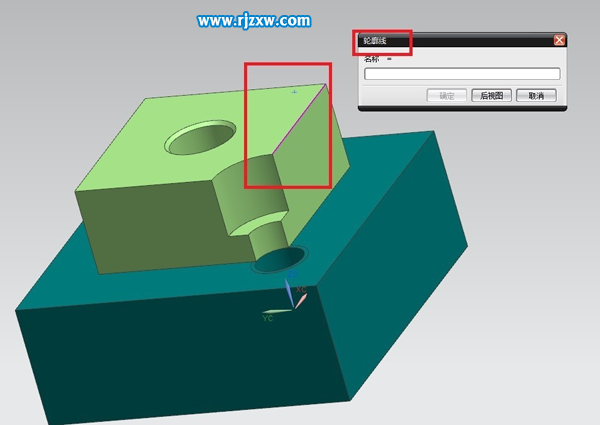

第3步、直接提取产品轮廓线进行属性更改，即可投入使用；具体操作日下图所示：

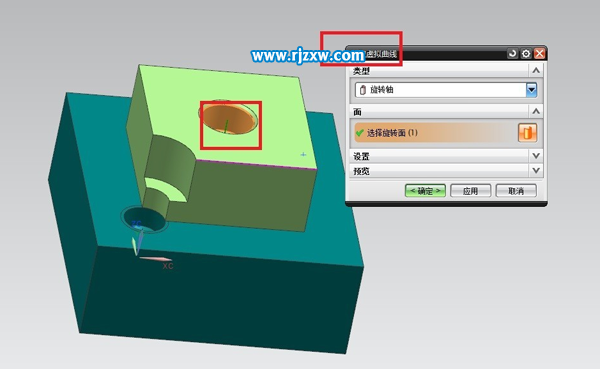

第4步、抽取曲线命令，抽取曲线有两种方式，一种是抽取可以看得见得线条，还有一种是抽取虚拟曲线，如中心线，圆周线等，如图所示，虚拟线条抽取方式：

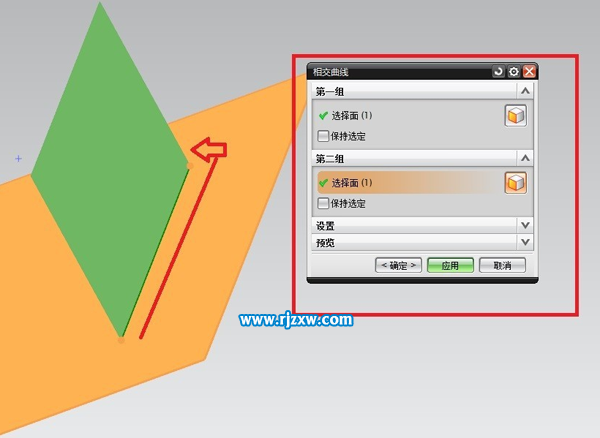

第5步、相交线，就是利用面与面相交产生的曲线如图所示：

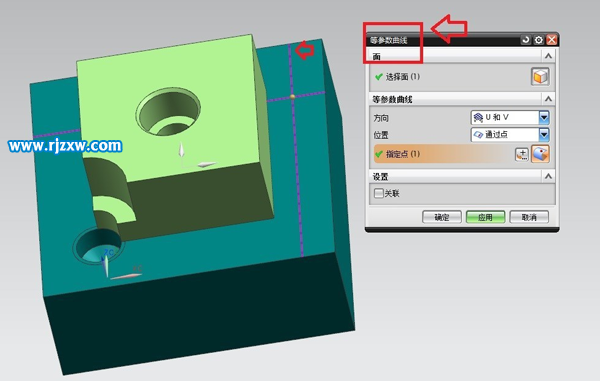

第6步、等参数曲线，主要用于面规则性曲线的提取，利用每一个点去找出面规律曲线，如图所示：

以上就是UG如何快速的抽取产品线条，希望大家喜欢，请继续关注好吧啦网。
