UG8.0零件半透明怎么设置

浏览:50日期:2023-12-24 08:29:58
下面给大家介绍的是UG8.0零件半透明怎么设置的方法,喜欢的朋友可以一起来关注好吧啦网学习UG知识哦!

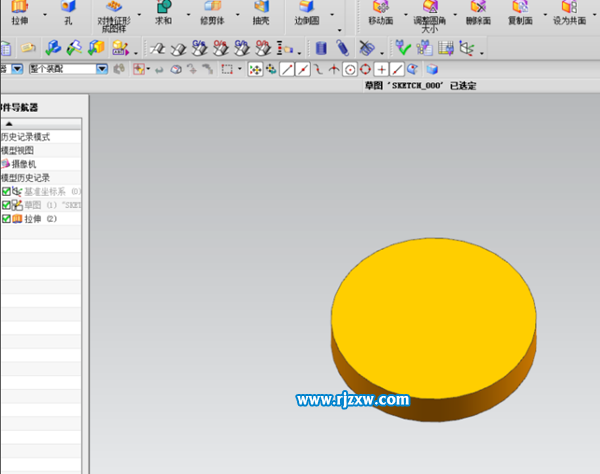

第1步、打开UGNX8.0软件。绘制一个圆柱体出来。

UG8.0零件半透明怎么设置

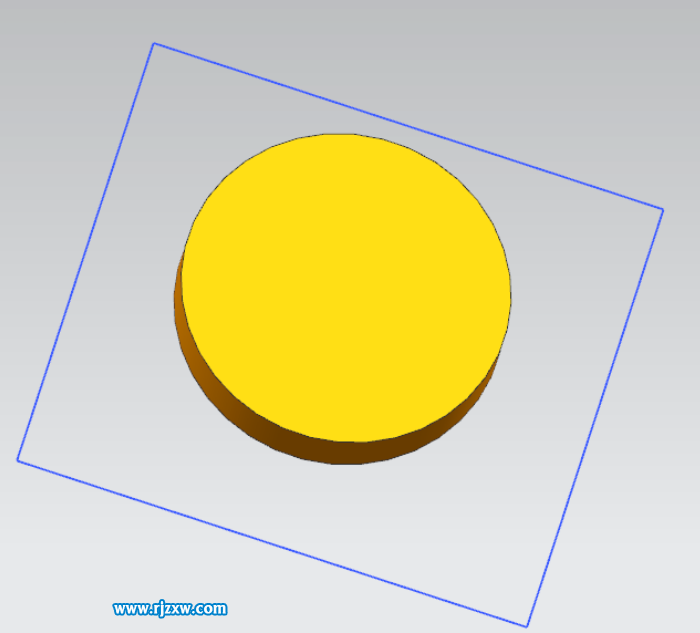

第2步、然后再圆柱的上面绘制一个长方形的截图。

UG8.0零件半透明怎么设置

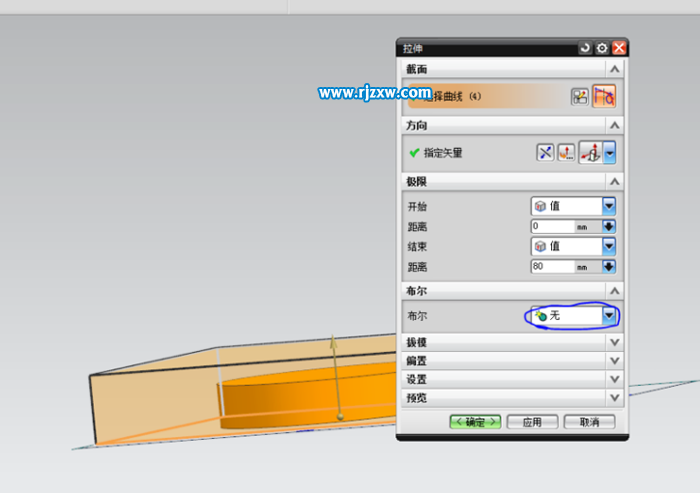

第3步、然后拉伸一下。不要布尔运算哦。

UG8.0零件半透明怎么设置

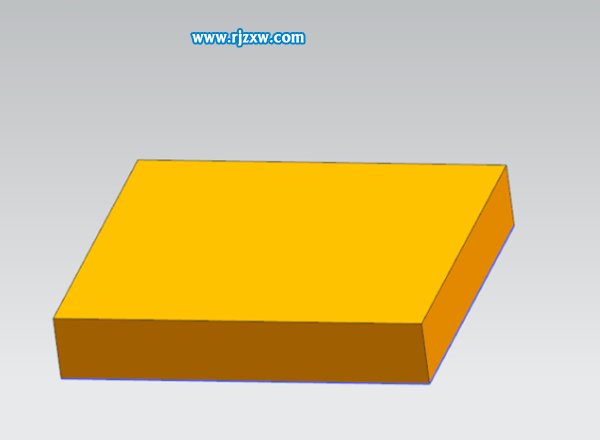

第4步、这样圆柱就看不到了。

UG8.0零件半透明怎么设置

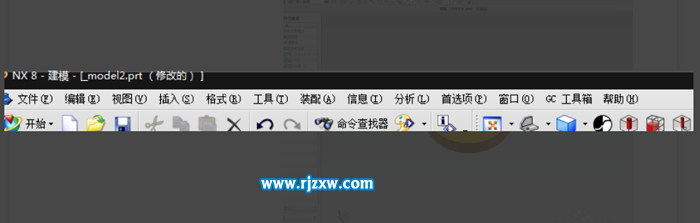

第5步、点击上方的编辑栏,点击对象显示。

UG8.0零件半透明怎么设置

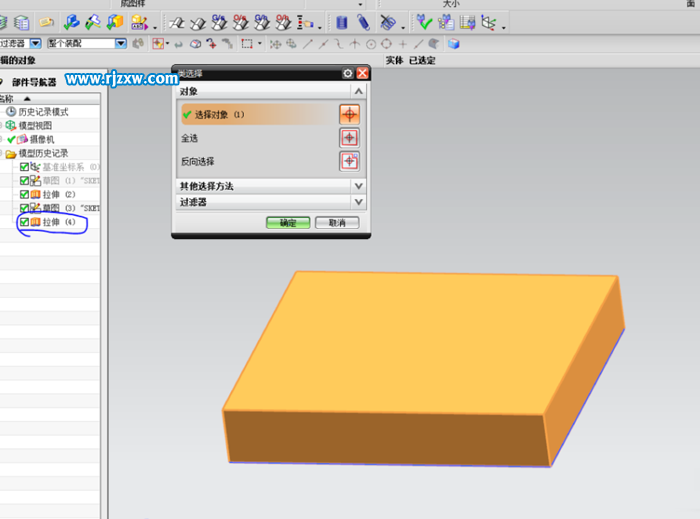

第6步、选择长方体,点击确定。

UG8.0零件半透明怎么设置

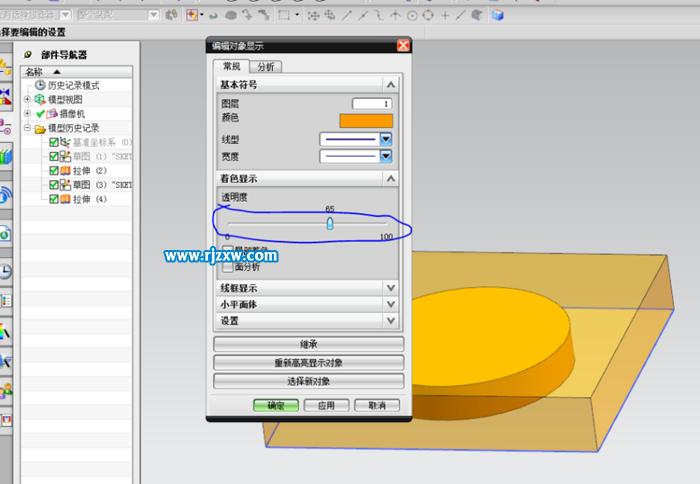

第7步、设置一下透明度就好了。就可以看到里面的圆柱了。

UG8.0零件半透明怎么设置

以上就是UG8.0零件半透明怎么设置,希望大家喜欢,请继续关注好吧啦网。
