ug5.0风扇叶片

简要操作步骤：

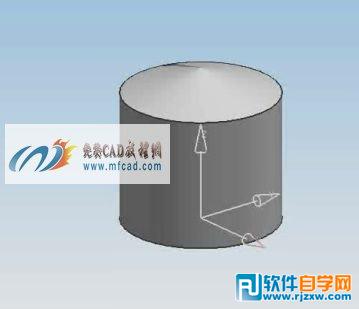

第一步 运行UGNX5.0软件，选择新建命令出现文件新建对话框，输入名称点击确定。选择回转命令出现回转对话框，选择草绘回转界面，选择草绘面点击确定，选择直线命令绘制直线，绘制封闭的四边形，选择完成草图，返回回转对话框选择回转轴点击确定，创建回转特征，如图所示：

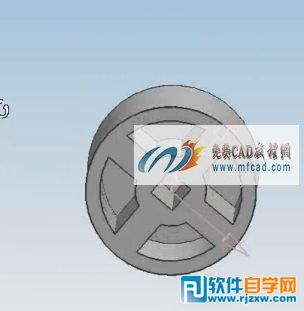

第二步 选择UGNX5.0拉伸命令出现拉伸对话框，选择草绘拉伸界面，选择草绘面点击确定。选择隐藏命令将创建的回转特征进行隐藏，选择圆命令绘制圆，选择直线命令绘制直线，选择快速修剪命令对绘制的直线进行修剪选择完成草图，显示回转体，选择完成草图，出现拉伸对话框，选择求差选项，点击确定，如图所示：

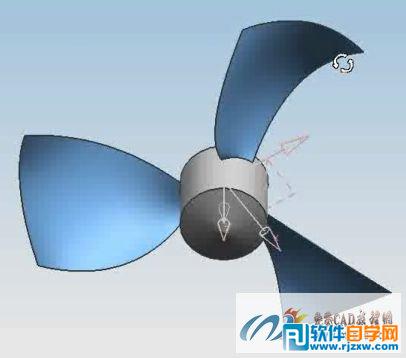

第三步 选择UGNX5.0拉伸命令出现拉伸对话框，选择草绘拉伸界面，选择草绘面点击确定，选择圆命令绘制圆，选择完成草图，出现拉伸对话框创建拉伸特征，选择抽取命令对创建的拉伸特征进行抽取，点击应用。选择创建草图命令出现创建草图对话框，选择草绘面点击确定，选择点命令出现点对话框，创建点。选择样条命令出现样条对话框创建样条曲线点击确定。创建风扇叶片的步骤我们就不一一展示了，创建的风扇如图所示：
