UGNX4.0下水软管

内容简介：本节视频教程主要学习的是UGNX4.0下水软管的造型，本节主要用到的命令有：回转命令,直线命令,圆弧命令,矩形阵列命令,求和命令,抽壳命令等等

简要操作步骤：

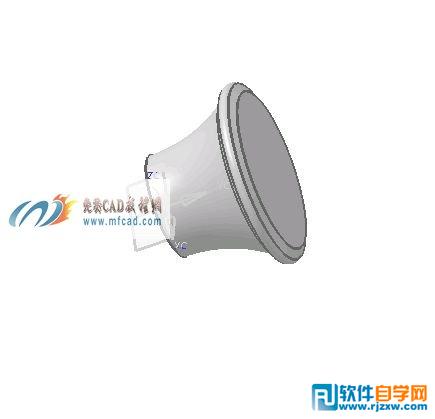

第一步 选择新建命令输入文件名称，选择建模命令进入建模界面，选择插入---设计特征---回转命令，选择草绘回转截面进入草绘，绘制回转截面，创建的回转特征如图所示：

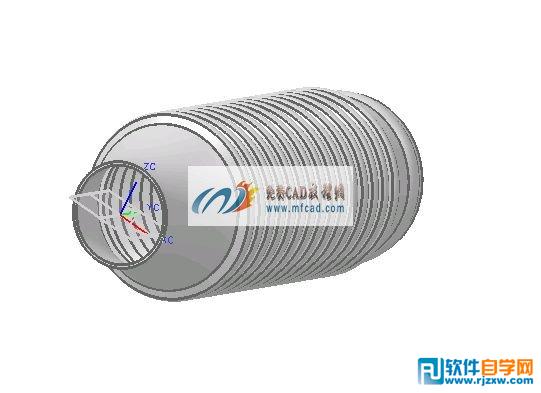

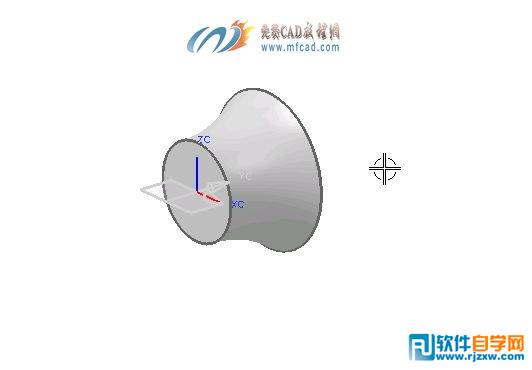

第二步 选择UGNX4.0菜单栏下插入---设计特征---回转命令，选择草绘回转截面进入草绘，选择直线命令绘制直线，选择圆弧命令创建圆弧，选择标注命令对绘制的图形进行标注创建完成的回转特征如图所示：第三步 选择UGNX4.0菜单栏下插入----关联复制----实例命令出现实例对话框选择实例下矩形阵列命令，根据提示设置参数创建出阵列特征，继续选择插入----设计特征----回转命令选择草绘回转截面进入草绘，绘制回转截面，创建回转特征，选择插入----联合体----求和命令对零件进行处理，选择插入----偏置/比例----抽壳命令对下水软管进行抽壳处理，完成的下水软管如图所示：以上就是UGNX4.0下水软管，希望大家喜欢，请继续关注好吧啦网。
