UG绘制儿童玩具篮

内容简介：本节视频教程主要学习的是UGnx4.0儿童玩具蓝的造型，本节主要用到的命令有：拉伸命令,直线命令,约束命令,矩形命令,边倒圆命令,抽壳命令等等

简要操作步骤：

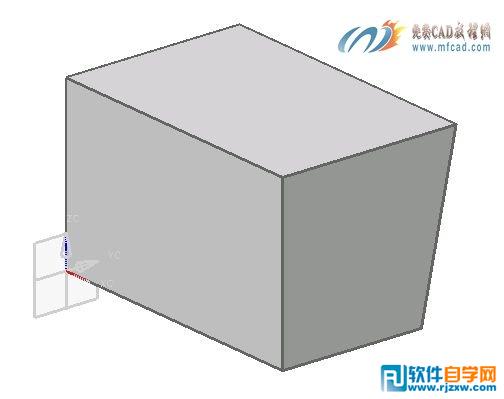

第一步 选择UGNX4.0新建命令输入文件名称，选择建模命令进入建模界面，选择菜单栏下插入----设计特征----拉伸命令，选择草绘拉伸界面，选择直线命令绘制草图，对图形进行标注，选择约束对图形进行约束，输入拉伸深度，按确定，创建完成的拉伸特征如图所示：

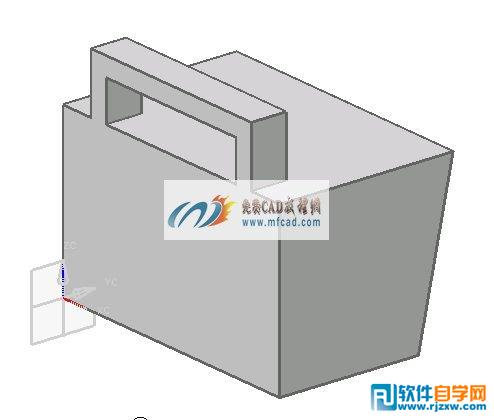

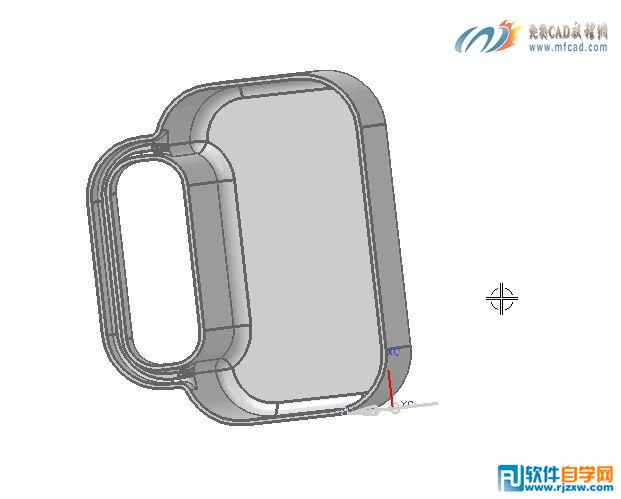

第二步 选择UGNX4.0菜单栏下插入----设计特征----拉伸命令，选择草绘拉伸界面，选择直线命令绘制草图，对图形进行标注，选择配置文件命令选择直线，选择约束命令对图形进行约束，选择完成草图选项，选择拉伸方向和拉伸深度，创建儿童玩具蓝的把手完成，如图所示： 第三步 选择UGNX4.0菜单栏下插入----设计特征----拉伸命令，选择矩形命令创建矩形特征，选择自动判断的尺寸对矩形进行约束，选择拉伸切除选项将材料进行切除，选择插入----细节特征----边倒圆命令，选择边进行倒圆角处理，继续选择边倒圆命令对儿童玩具蓝进行倒圆角处理，继续选择边倒圆命令对儿童玩具蓝进行倒圆角处理，选择插入----偏置/比例----抽壳命令对儿童玩具蓝进行抽壳处理，选择边倒圆命令对儿童玩具蓝进行倒圆角处理，创建完成的儿童玩具蓝如图所示： 保存文件以上就是UG绘制儿童玩具篮，希望大家喜欢，请继续关注好吧啦网。
