UG上裤扣设计

简要操作步骤：

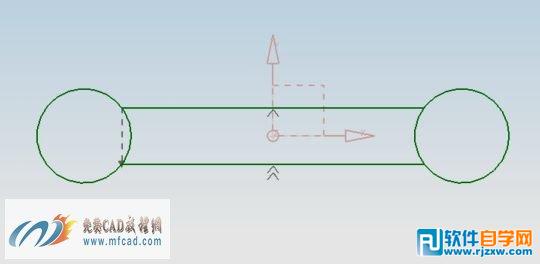

第一步 运行UGNX5.0软件，选择新建命令出现文件新建对话框，输入名称点击确定。选择草图命令出现创建草图对话框，选择草绘面点击确定。选择直线命令绘制直线，选择偏置命令出现偏置曲线对话框，输入偏置距离，选择对象点击确定，选择圆命令绘制圆，继续选择圆命令绘制圆，绘制的草图如图所示：

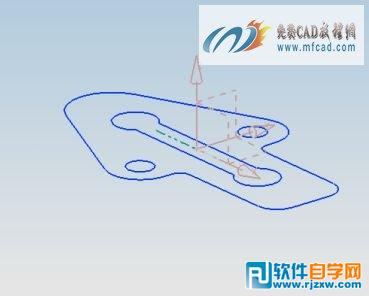

第二步 选择UGNX5.0草图的直线命令绘制直线，选择快速修剪命令会绘制的草图进行修剪。选择圆命令绘制圆，继续选择圆命令绘制圆，选择直线命令绘制两圆的想切线，选择快速修剪命令对草图进行修剪，选择圆命令绘制圆，选择直线命令绘制直线，选择快速修剪命令对绘制的草图进行修剪，选择圆角命令会草图进行倒圆角处理，选择直线命令绘制直线，选择镜像命令会绘制的图形进行镜像，选择快速修剪命令对绘制的草图进行修剪，选择完成草图，如图所示：

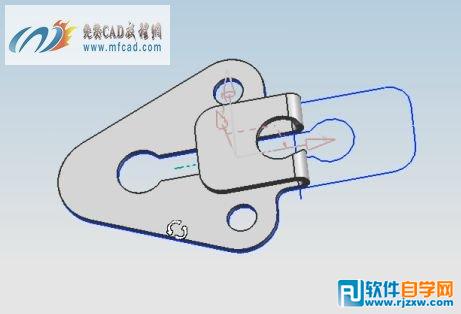

第三步 选择垫片命令出现垫片对话框，选择对象输入厚度点击应用，选择法向除料命令出现法向除料对话框，选择对象和方向点击应用，继续选择法向除料命令对上裤扣进行法向除料，点击确定。选择草图命令出现草绘会话框，选择草绘面点击确定，选择直线命令绘制直线，选择完成草图，选择折弯命令出现折弯对话框，设置折弯参数，对上裤扣进行折弯处理，创建完成的上裤扣造型如图所示：

保存文件
