Proe工程图管道中心线显示配置选项

利用Proe管道模型设计的管道实体绘制Proe工程图时需要控制，管道实体中心的显示与否，这里介绍两个配置选项一个是在config.pro文件里，一个是在绘图配置文件*.dtl里面的。

pipe_solid_centerline 控制管道中心线显示与否，在config.pro文件里配置。

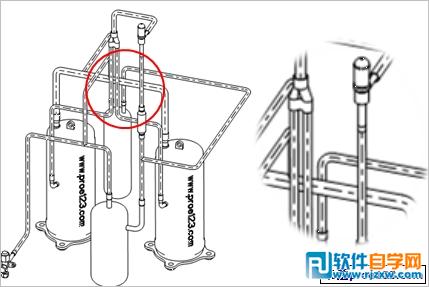

Yes显示管道中心线，如图1.

图1

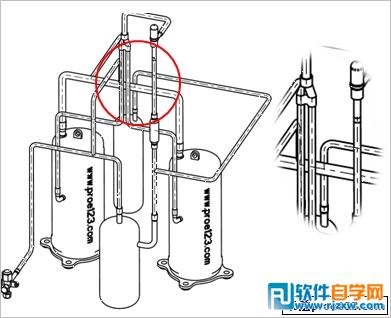

No 不显示管道中心线，如图2.

图2

hlr_for_pipe_solid_cl 控制工程图中隐藏管道中心线是否显示，在绘图选项（*.dtl文件）里面配置。

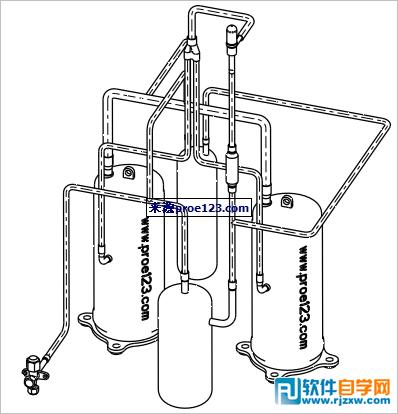

Yes 删除隐藏管道中心线，如图3.

图3

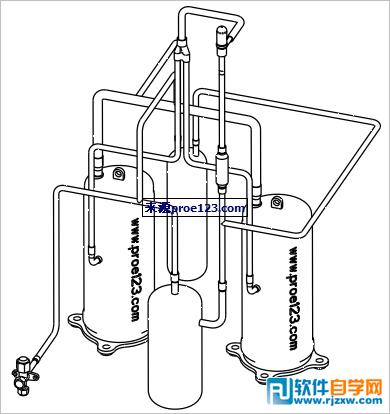

No 不删除隐藏中心线，如图4

图4
