Proe局部放大视图中标注零件的整体尺寸

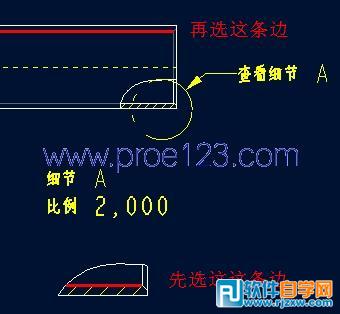

如图,如果想在局部视图中标注钢管零件的内径,可以先点击proe尺寸标注按钮先选择局部视图内径边缘,再选整体视图的内径边缘。

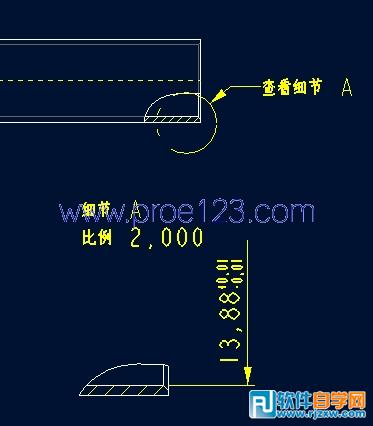

选择合适的位置放置尺寸,效果如下图:
以上就是Proe局部放大视图中标注零件的整体尺寸,希望大家喜欢,请继续关注好吧啦网。上一条:Proe工程图管道中心线显示配置选项下一条:Proe工程图设置绘图捕捉器
