UGNX8.5阵列金字塔形状效果

下面给大家介绍的是UGNX8.5阵列金字塔形状效果的方法，喜欢的朋友可以一起关注好吧啦网学UG知识。

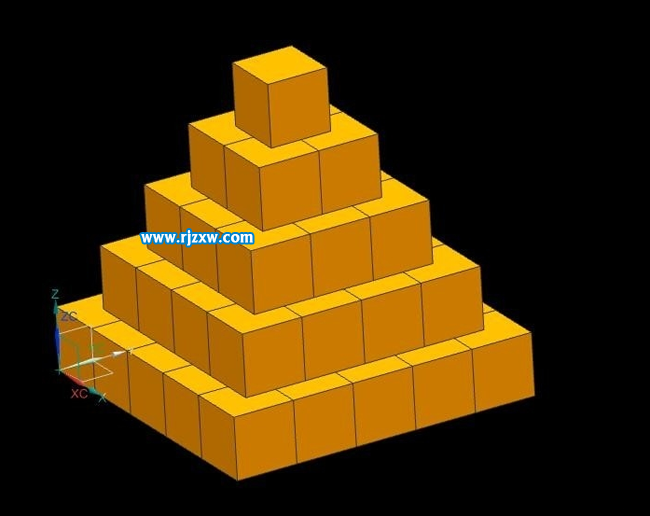

效果图：

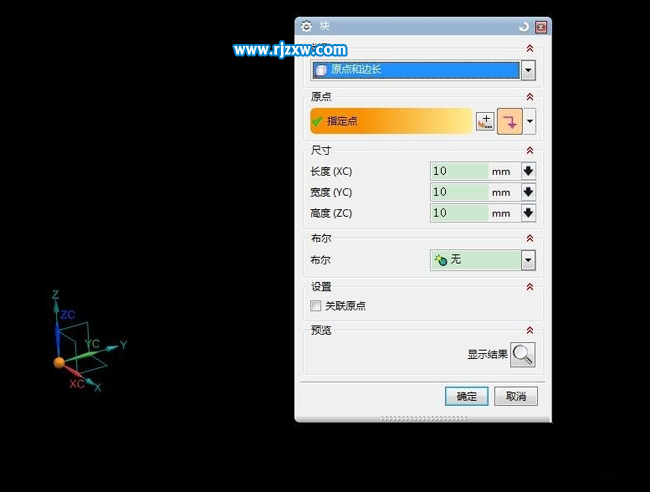

第2步、新添加一个正方形，设置各楞长的长度，为了计算方便，我在这里设置为是10，指定点为原点，布尔运算为无。点击确定。

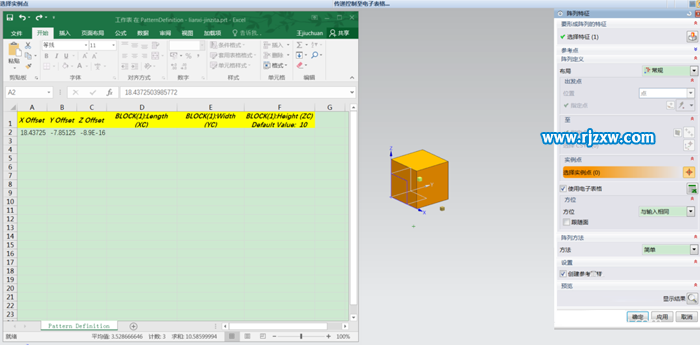

第3步、点击阵列特征，选择特征，参考点为原点，布局选择常规，出发点为原点，指定点随便点一下，这时候选择电子表格一栏亮起来了，选择电子表格，弹出点知表格。

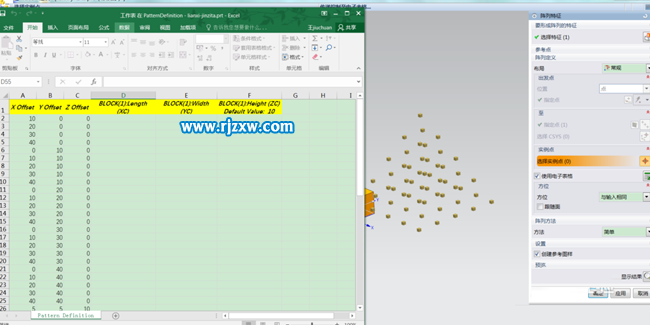

第4步、编辑点知表格，第一列是x轴坐标，第二列是y轴坐标，第三列为z轴坐标，点击所有点的坐标值，如图。点击保存，关闭电子表格，弹出对话框点确定。

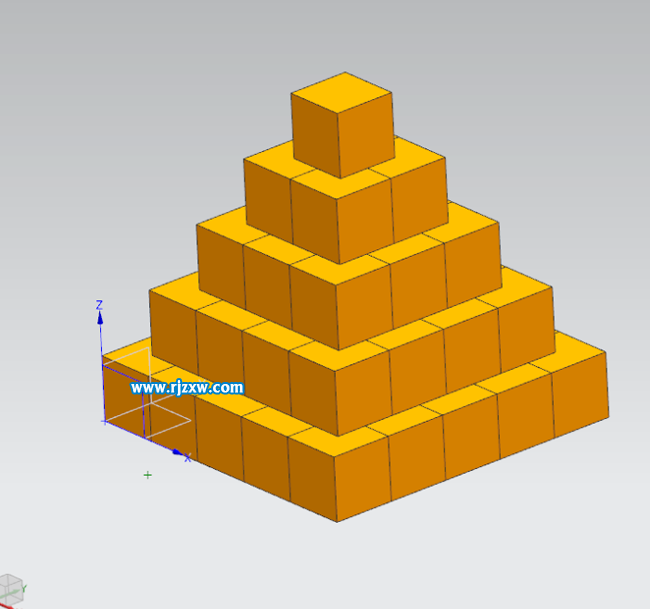

第5步、点击预览，可以查看预览效果。

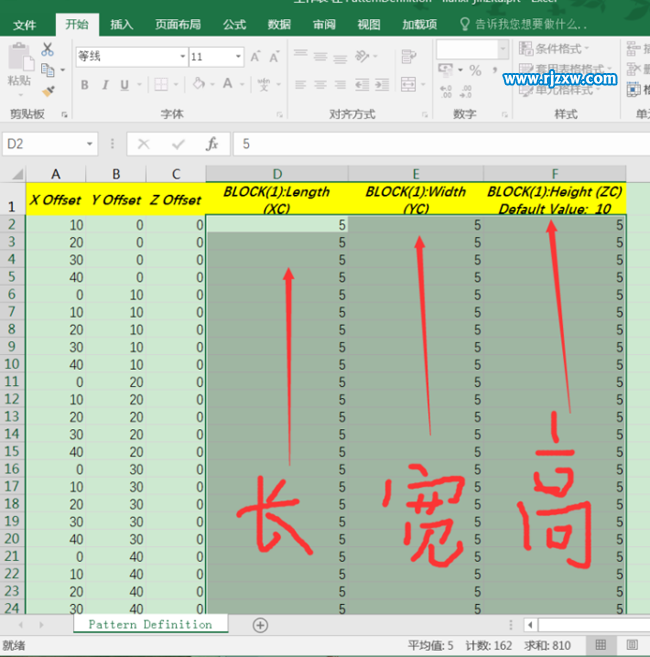

第6步、细心的朋友可能发现，表格中后又三列，这三列是用来设计单个阵列特征大小的。

第7步、比如都改为5，阵列后就是这样的。

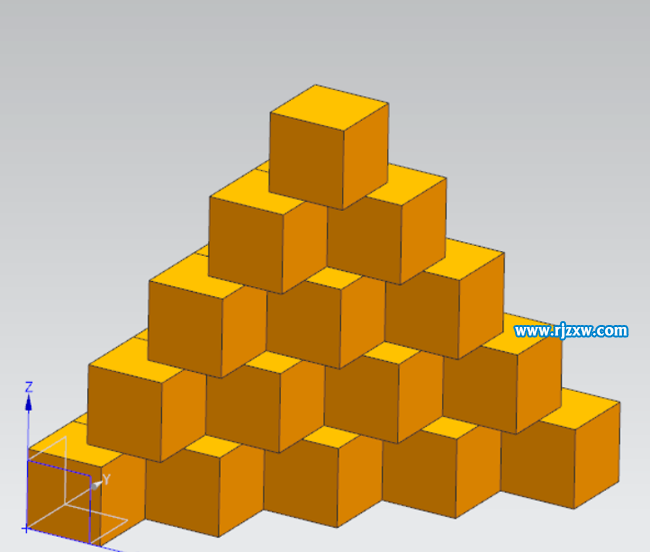

第8步、感兴趣的朋友可以试着做一下下面的造型。

以上就是UGNX8.5阵列金字塔形状效果，希望大家喜欢，请继续关注好吧啦网。
