solidworks怎么拉伸拨模实体

下面给大家介绍的是solidworks怎么拉伸拨模实体，喜欢的朋友可以一起来关注好吧啦网学习更多的solidworks教程。

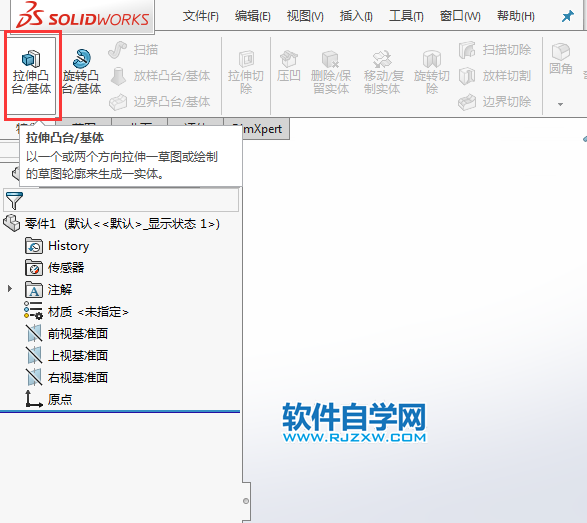

第1步、打开solidworks2016软件，新建零件，点击特征里面的拉伸凸台/基体，

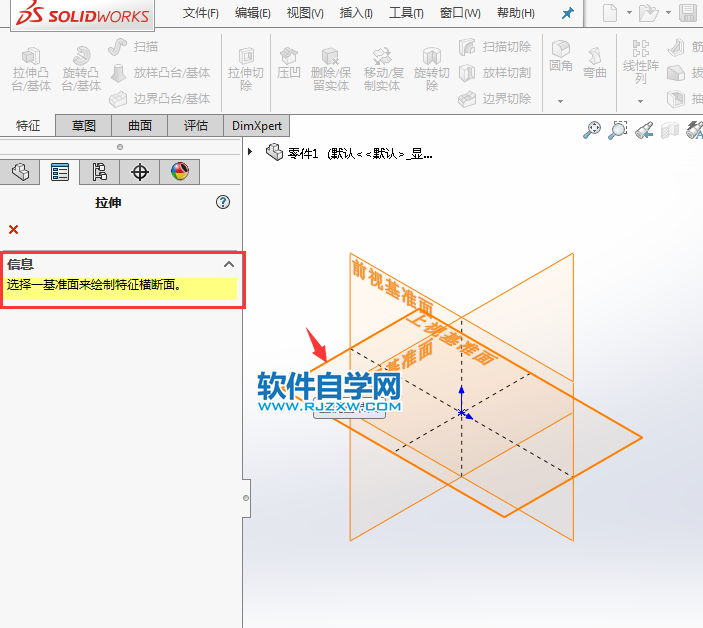

第2步、选择要绘制图形的上视基准面，效果如下：

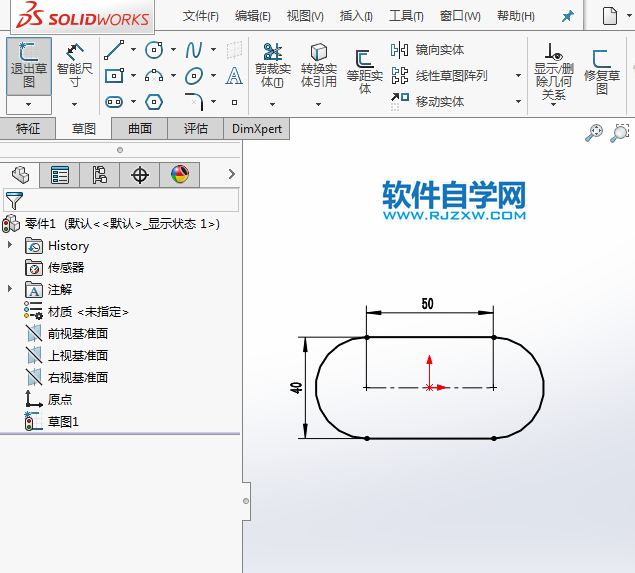

第3步、绘制一个50x40的直糟口出来，效果如下：

第4步、绘制草图后，退出草图，输入凸台拉伸设伸，设置高度为20mm，设置拨模角度为10.0度。

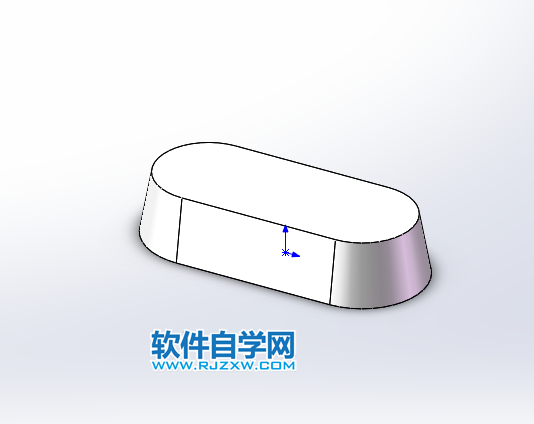

第5步、这样一个拨模斜面的效果就出来了。

以上就是solidworks怎么拉伸拨模实体，希望大家喜欢，请继续关注好吧啦网。
