solidworks放样切除建模的方法与步骤

下面给大家介绍的是solidworks放样切除建模的方法与步骤，喜欢的朋友可以一起来关注好吧啦网学习更多的solidworks教程。

建模平面图，效果如下：

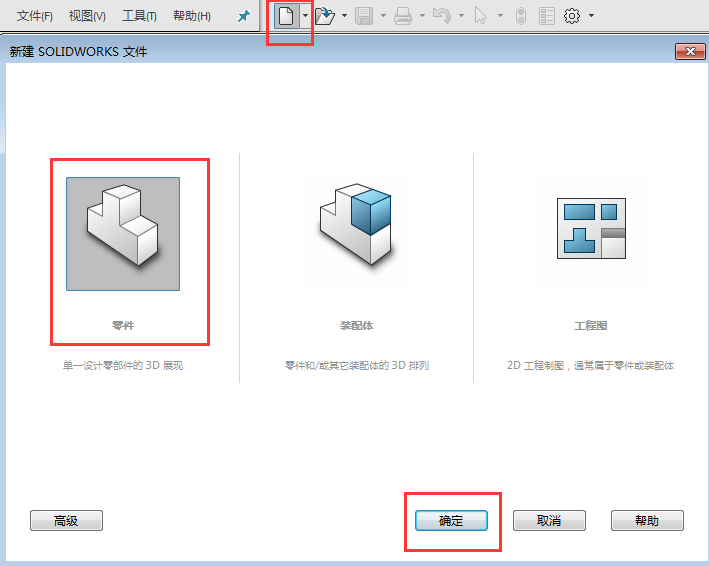

1、打开solidworks2016软件，点击新建零件，点击确定完成。

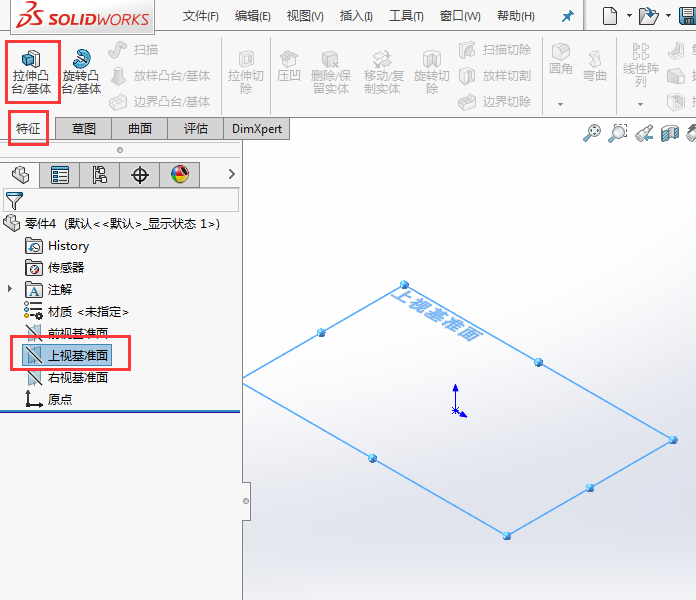

2、点击上视基准面，再点击特征的拉伸凸台/基体。

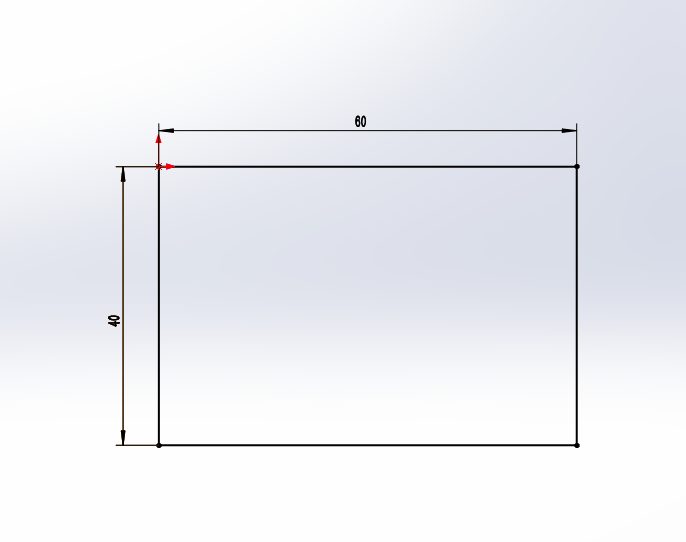

3、按ctrl+5进入上视基准面平面，绘制下面40x60mm的矩形。

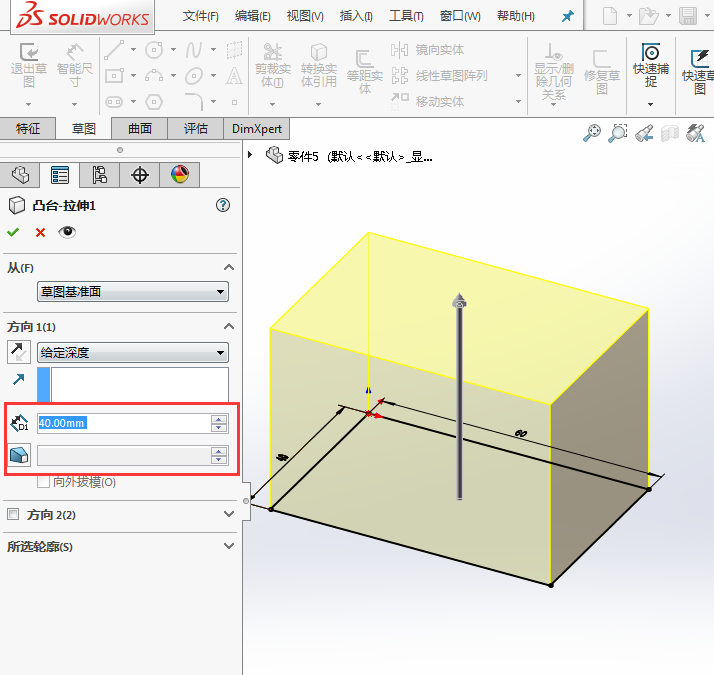

4、绘制好后，退出草图。转入凸台-拉伸设置。给定深度为40mm。点击绿勾完成。

5、点击特征后面的参考几何体，点击基准面，

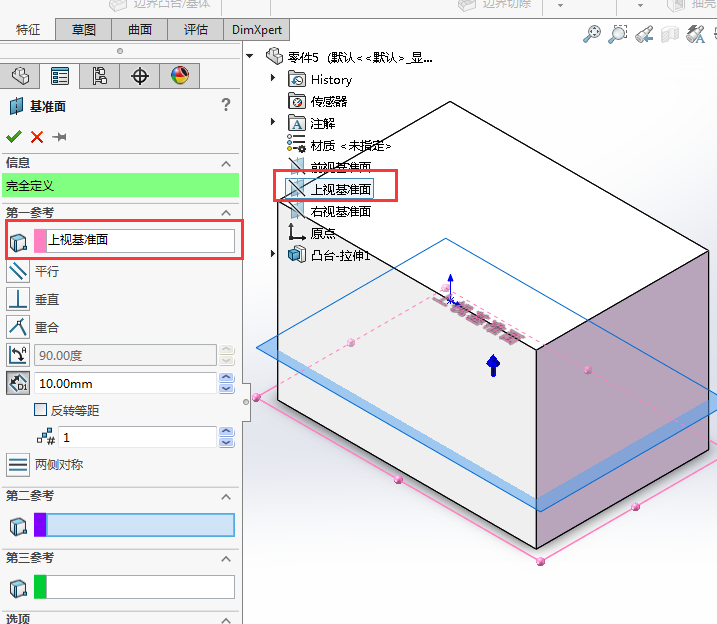

6、第一参考选上视基准面，设置10mm的等距。向上偏移哦。

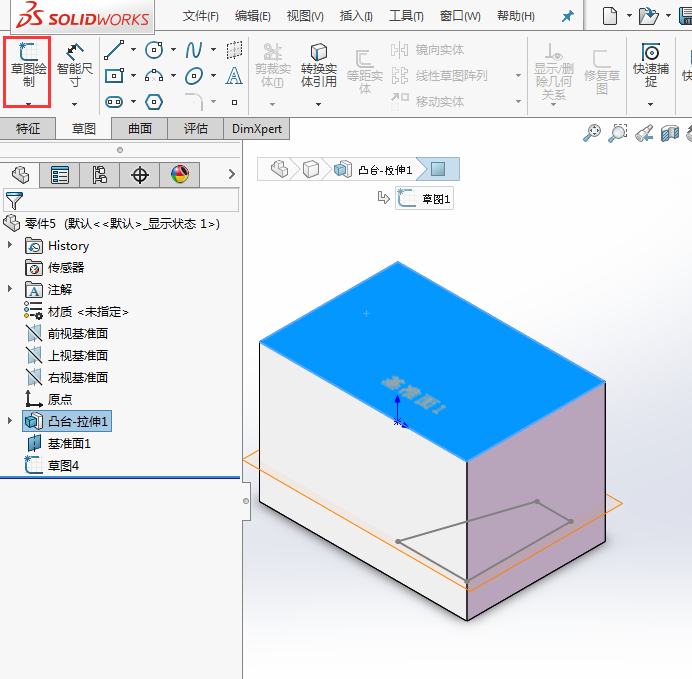

7、点击基准面1，点击草图--草图绘制。效果如下：

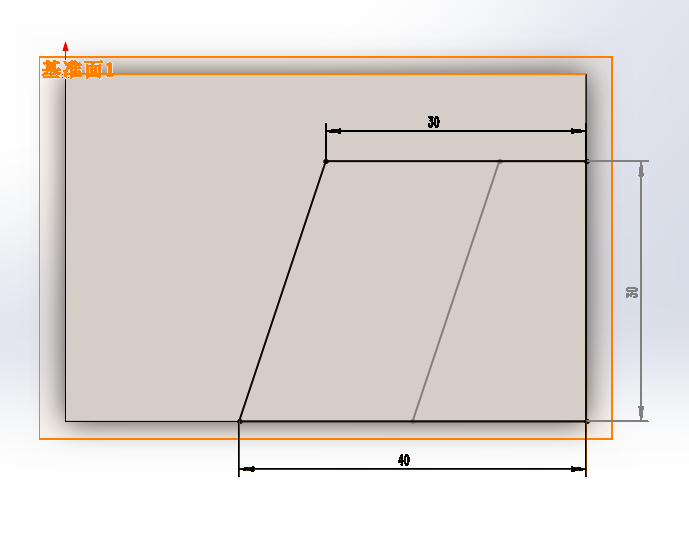

8、然后按ctlr+5,绘制下面的草图出来，绘制好后，退出草图。

9、然后选择实体的上面，点击草图--草图绘制。

10、绘制下面的大的草图出来，退出草图。效果如下：

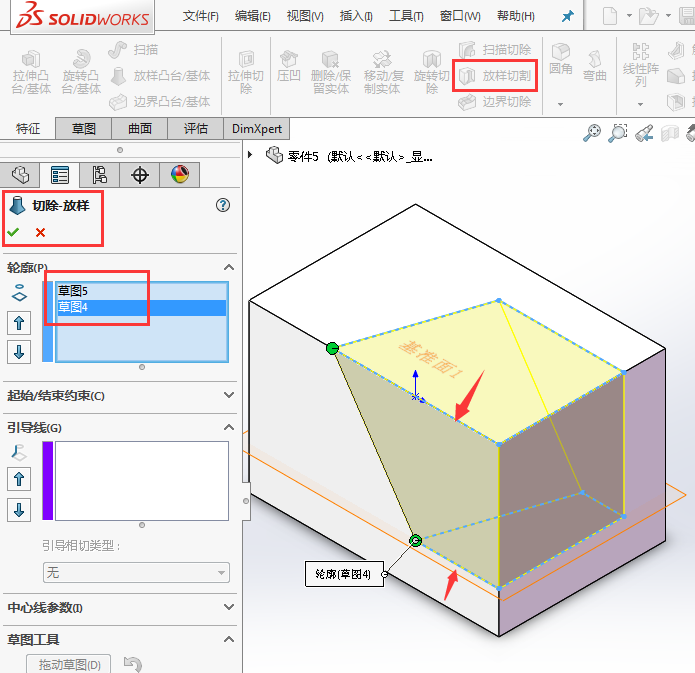

11、然后点击放样切除，轮廓选绘制的两个草图。然后点击绿勾。

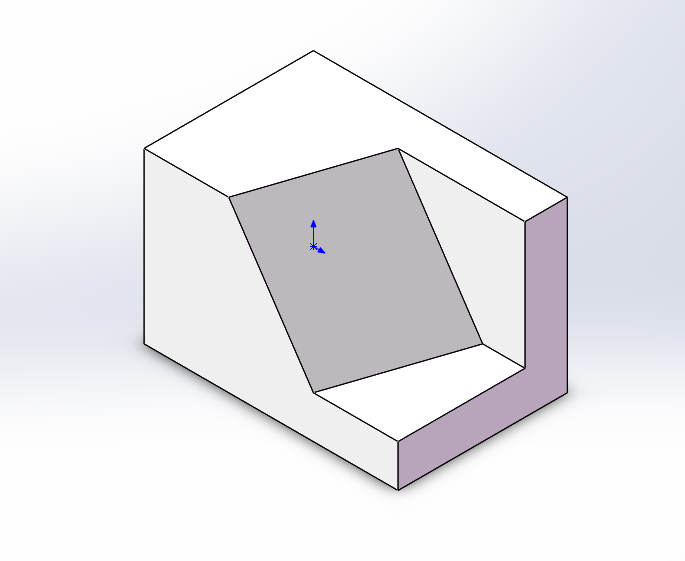

12、就完成了放样除切设置出来。

以上就是solidworks放样切除建模的方法与步骤，希望大家喜欢，请继续关注好吧啦网。
