第1步、在了解了钣金成型工具的基本建模过程和停止面、去除面、插入点的配置后，我们来做一个复杂一点的成型工具。

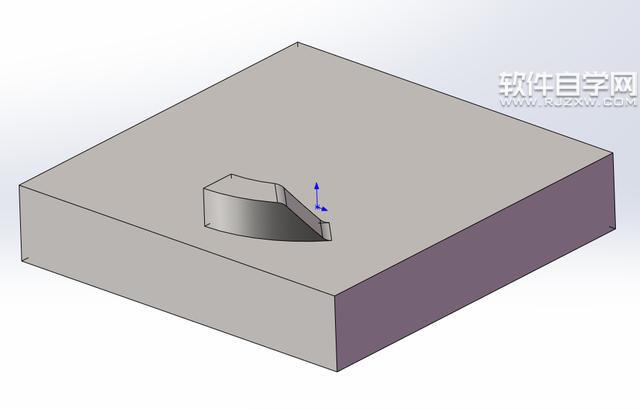

第2步、还是成型工具的建模。拉伸凸台，拉伸成型工具实体，切出多余的部分，加圆角。结果如图：

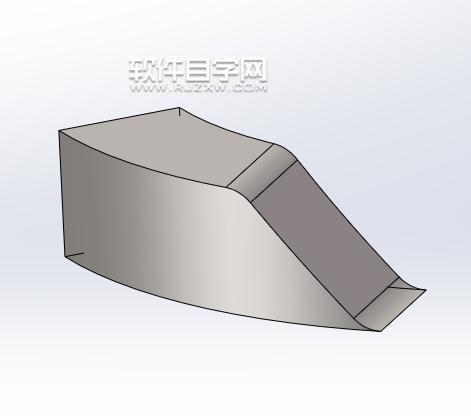

第3步、切除第一个拉伸凸台，得到实际的成型工具模型。

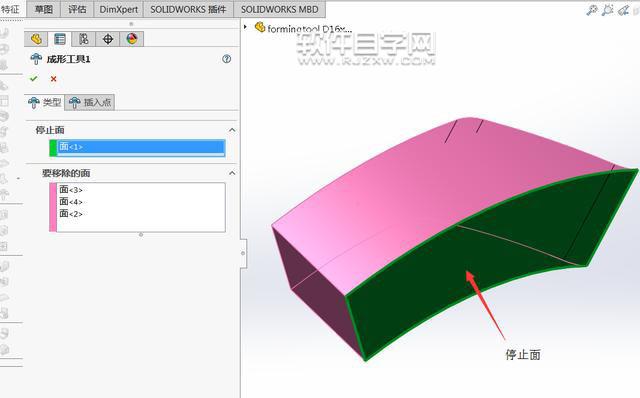

第4步、配置成型工具。在成型工具对话框中指定停止面、去除面和插入点。

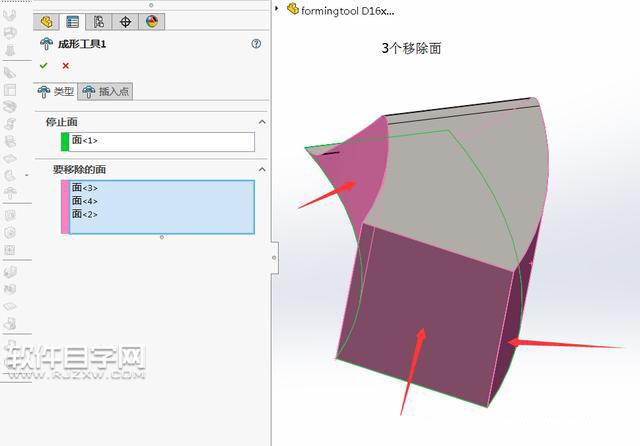

第5步、指定三个移除面。

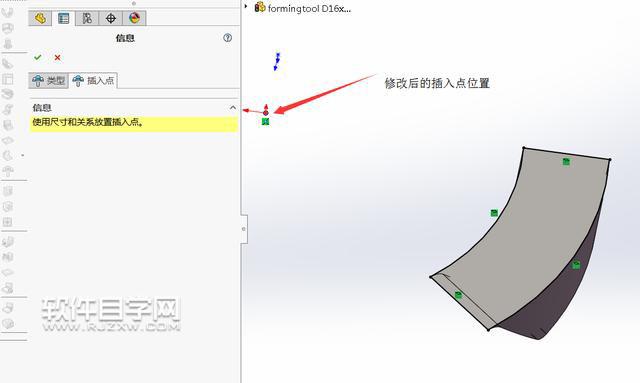

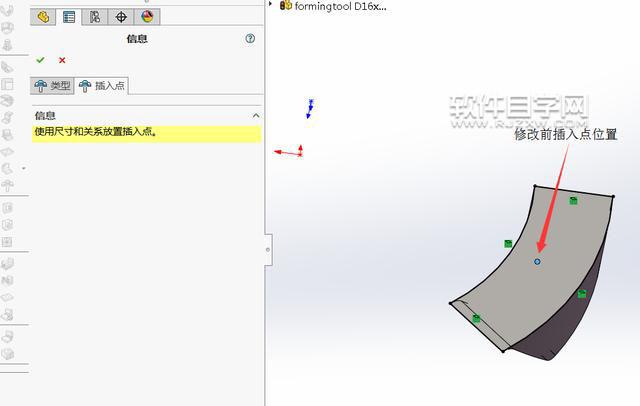

第6步、最后修改插入点。修改前插入点的位置显然不合适。我们需要把它修改到轮廓的圆心。

第7步、完成后保存到成型工具文件夹。

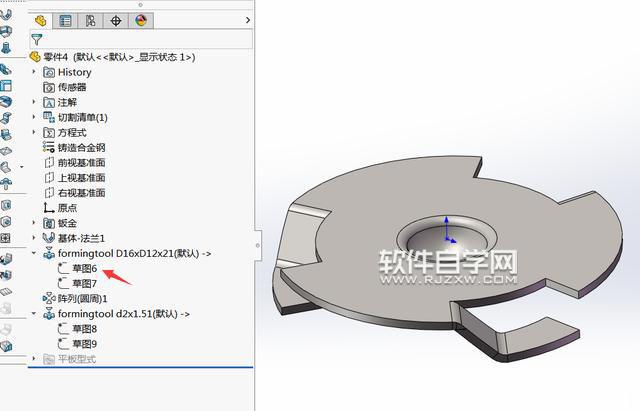

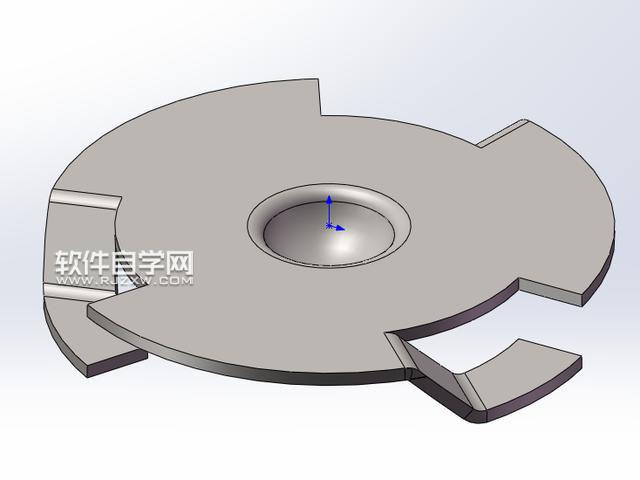

第8步、把成型工具拖到零件表面使用。调整一下插入点的位置。阵列后完成零件设计。
