UG中怎么在球上画滚花

【字号: 日期:2024-02-12 08:34:06浏览:22作者:猪猪
下面给大家介绍的一下UG中怎么在球上画滚花,喜欢的朋友可以一起来学习做一做。

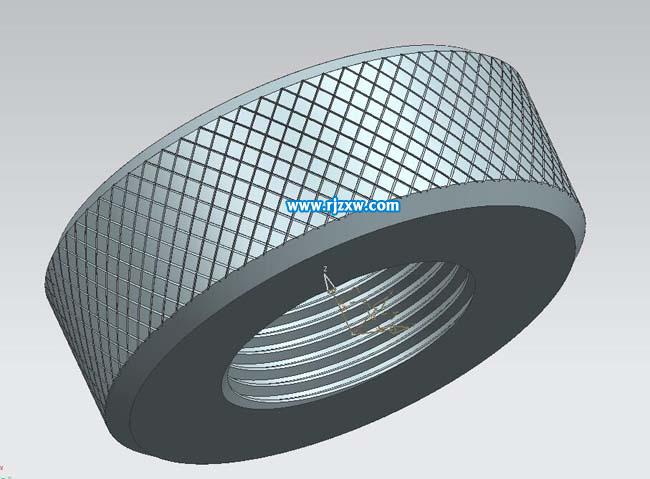

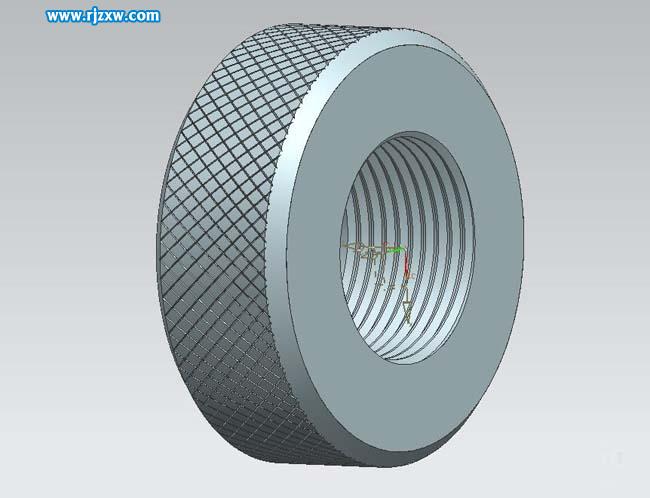

效果图:

UG中怎么在球上画滚花

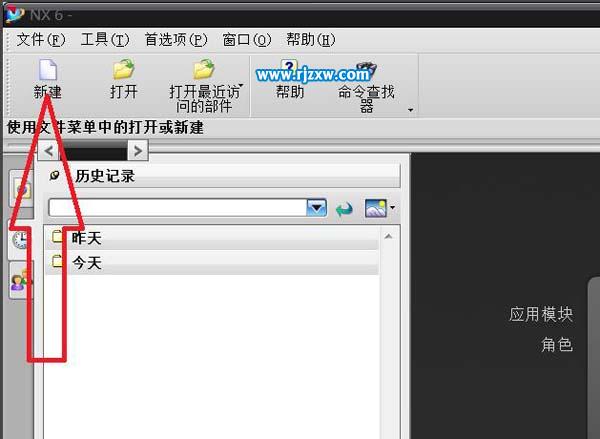

第1步、打开UG软件,点击新建功能。

UG中怎么在球上画滚花

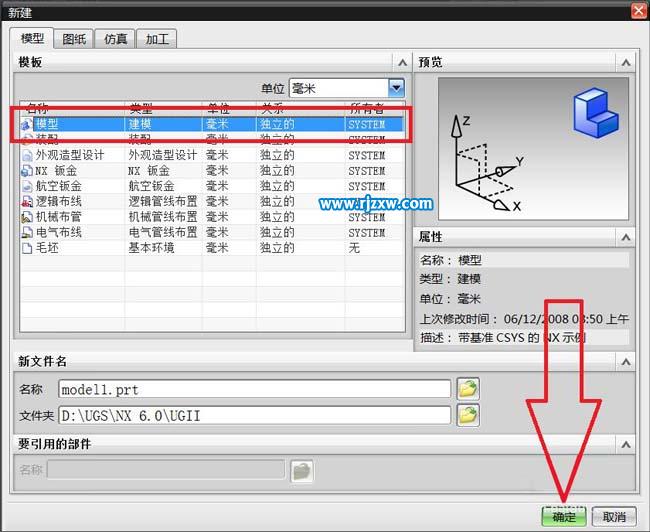

第2步、选择模型,设置一个英文名,点击确定。

UG中怎么在球上画滚花

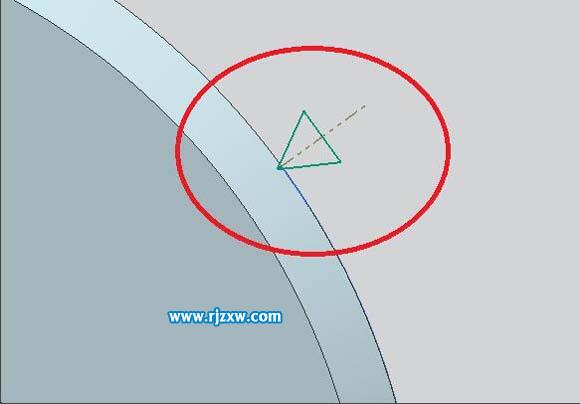

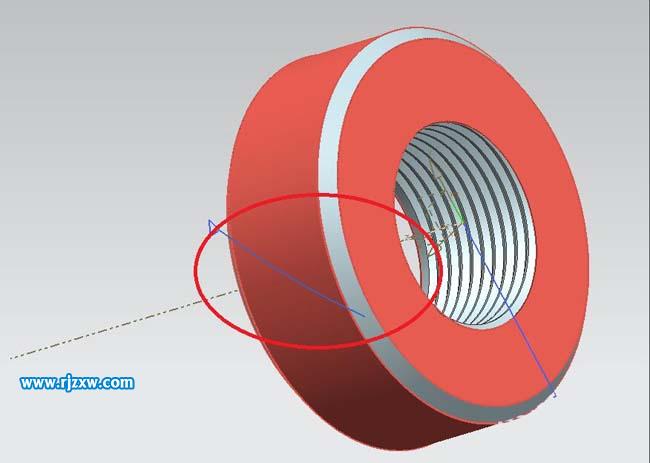

第3步、绘制一个圆环出来,绘制一个三角形,使其一个角深入表面一点点,如果现在还不太明白我说的,没关系,继续往下看就会明白了。这个三角形是用来做扫掠命令的轮廓草图。

UG中怎么在球上画滚花

第4步、绘制一条紧贴滚花面的螺旋线,这条螺旋线是用来做扫掠命令的路径。

UG中怎么在球上画滚花

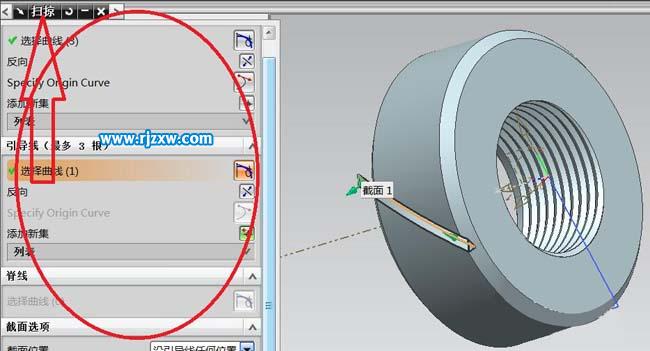

第5步、使用扫掠命令,做出如图所示的扫掠零件。

UG中怎么在球上画滚花

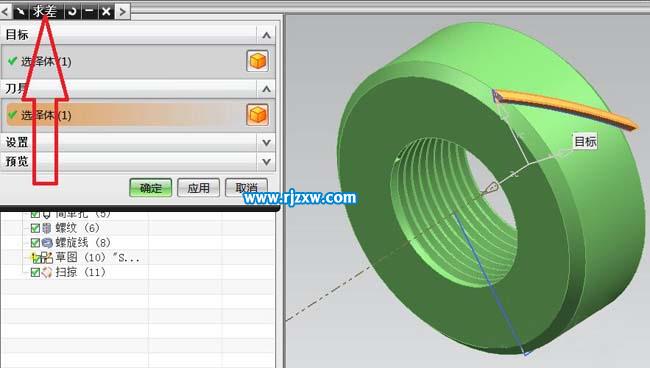

第6步、把调节螺母毛胚和刚才做的扫掠零件,使用布尔操作中求差,求差后,毛胚表面生成一个细长的V型面(其实就是三角形的角在滚花表面沿螺旋线切出来的痕迹)

UG中怎么在球上画滚花

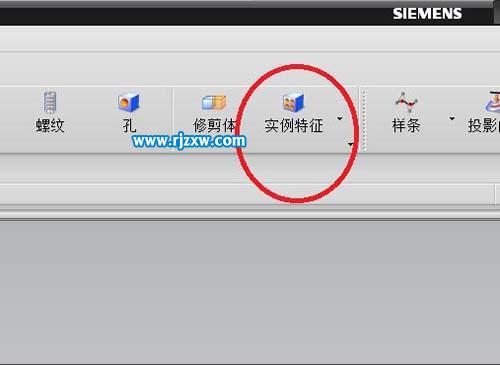

第7步、然后就是要把这个痕迹(V型面)阵列,点击实例特征命令。

UG中怎么在球上画滚花

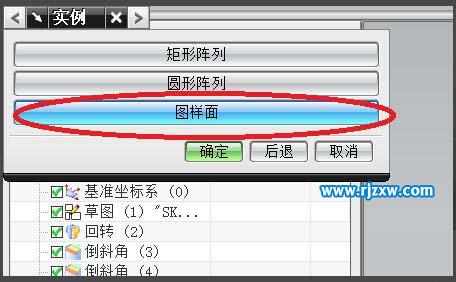

第8步、在弹出窗口中,选择图样面。

UG中怎么在球上画滚花

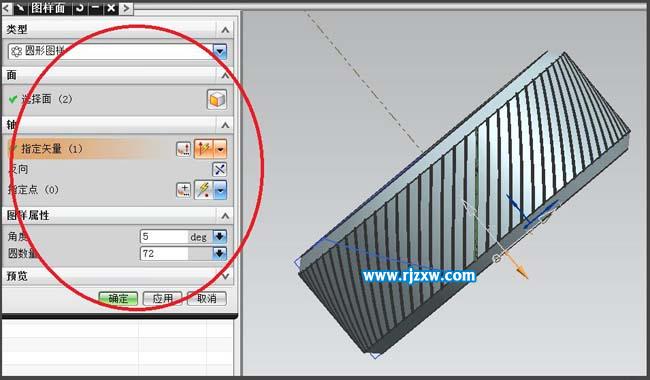

第9步、然后在弹出窗口中填好一系列信息,可以看到小编填的数据,面:选中,那个V型面,它是有两个面组成的轴:选择中心轴,把角度设置的是5°,72个刚好是360°,完成后的效果如图所示:

UG中怎么在球上画滚花

第10步、接下来就是重复上述步骤,只不过再做螺旋线时把方向改一下,原来是右旋,再做的时候改成左旋。

UG中怎么在球上画滚花
