UG怎么给零件创建加强筋呢?
下面给大家介绍的是UG怎么给零件创建加强筋的方法,喜欢的朋友可以一起来学习哦!

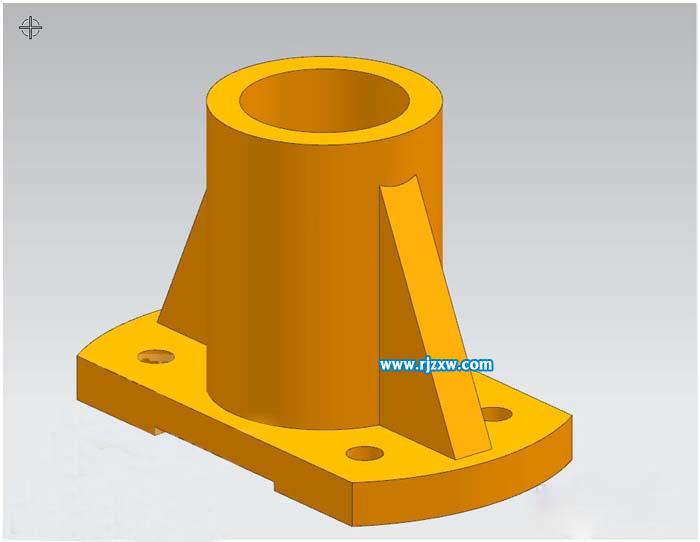

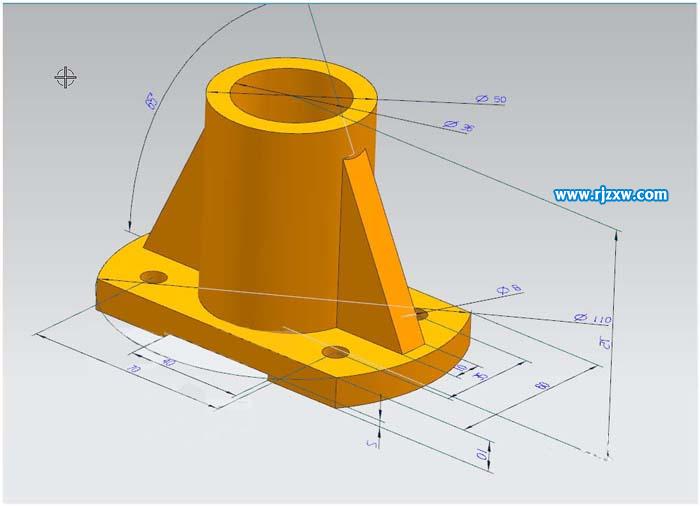

效果图:
第1步、这个模型由底板、立柱、筋板、孔四部分组成;创建模型从底板开始,四个部分都可以通拉伸得到。

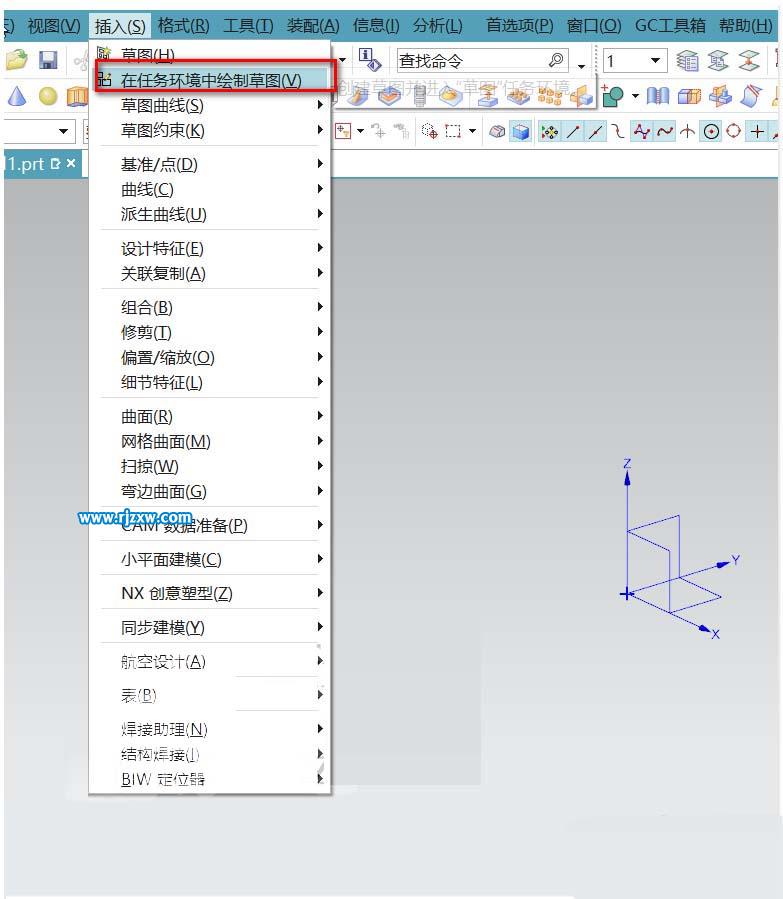

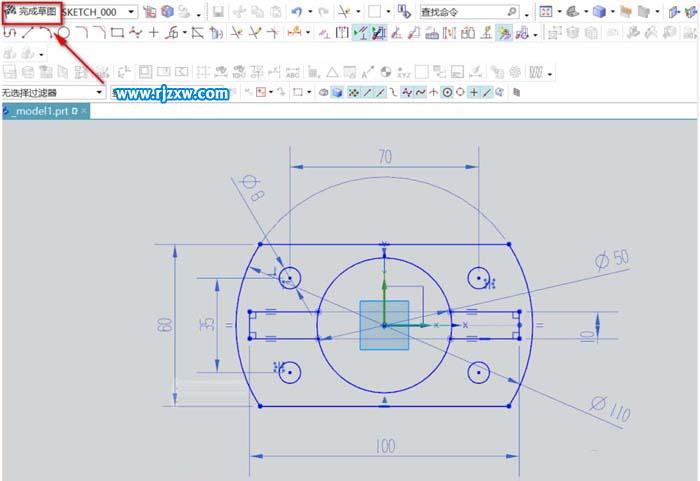

第2步、所以先绘制出这四部分的截面线,因为高度不一样,所以不要用拉伸中的草绘,要用在任务环境中草绘。

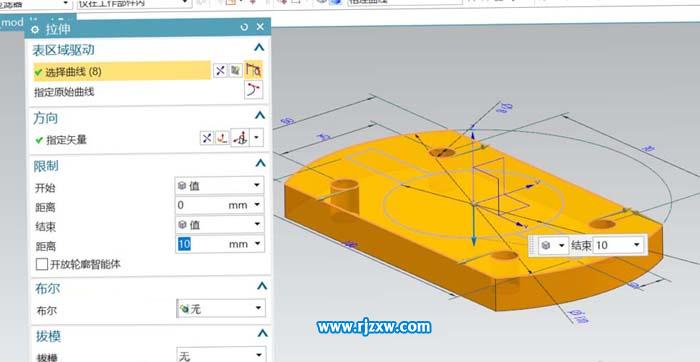

第3步、首先用拉伸创建出底板部分,用连续曲线选择底板的轮廓边和四个孔(它们的高度是一致的)。

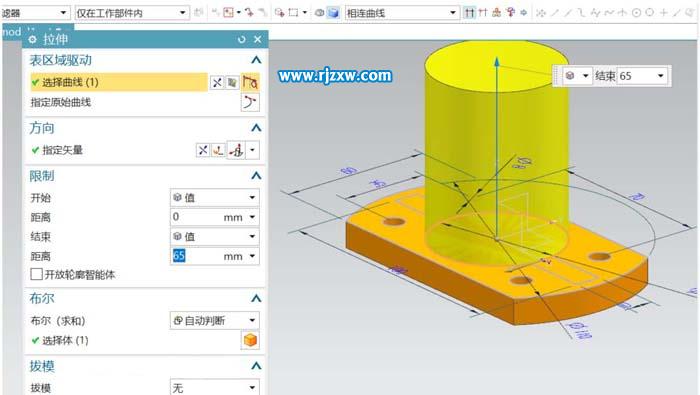

第4步、用拉伸命令创建立柱部分,注意立柱的高度。

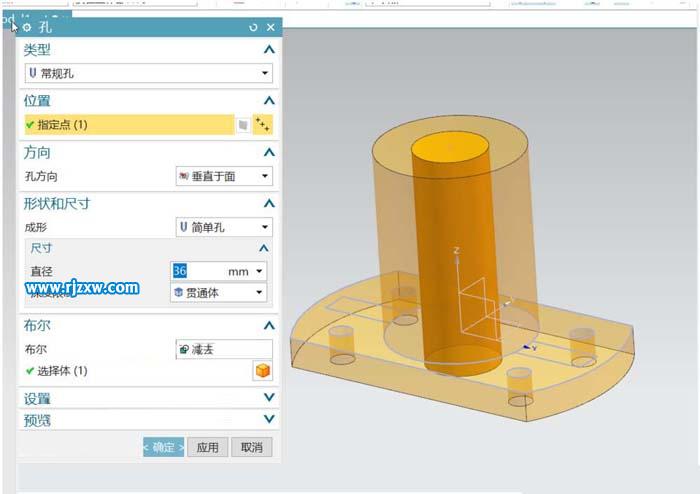

第5步、再选用孔命令在立柱的顶端圆心处开一个直径为36的孔。

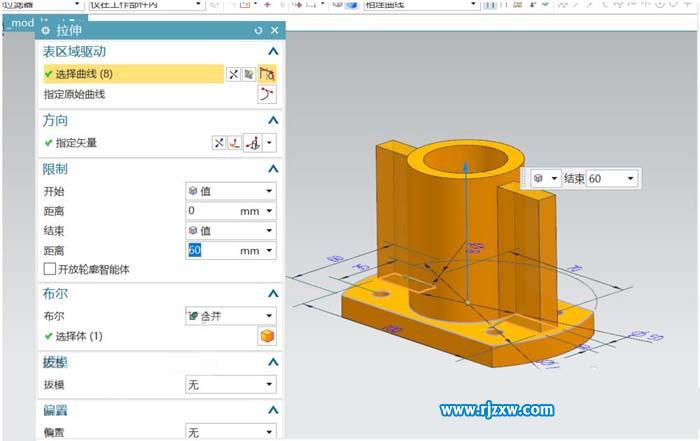

第6步、加强筋的创建。用拉伸命令,选择加强筋的轮廓线;这里要注意开启在相交选停止的选择方式,不然会连立柱的线也选上了。拉伸的高度,只要不超过端面就可以了。

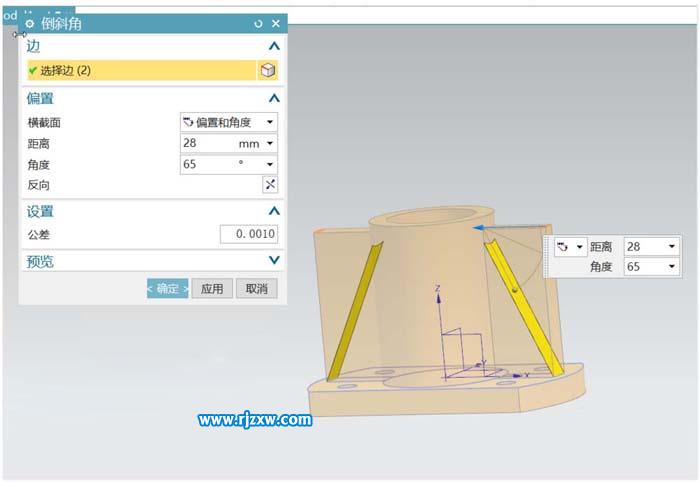

第7步、使用倒角命令就可以做到了,选用倒斜角,横截面的模式为:偏置和角度。先将角度输入65度。然后鼠标按住蓝色的箭头拖动,让顶面的边与底面的边重合就可以了。这也是一种创建加强筋的方法哦。

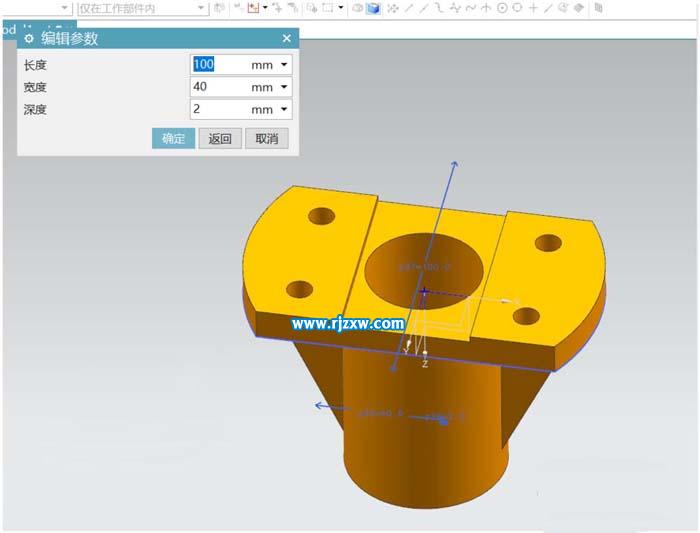

第8步、这个模型还没完成,在底板下面还有一条通槽呢。选用键槽命令,在模式中选用通槽就不用输入长度了,宽度为40厚为2,
第9步、通过线落在线上定位好键槽。得到最终的模型。
以上就是UG怎么给零件创建加强筋呢?,希望大家喜欢,请继续关注好吧啦网。上一条:ug如何打印彩色零件图下一条:UG绘制钣金挂钩教程
