UG绘制钣金挂钩教程

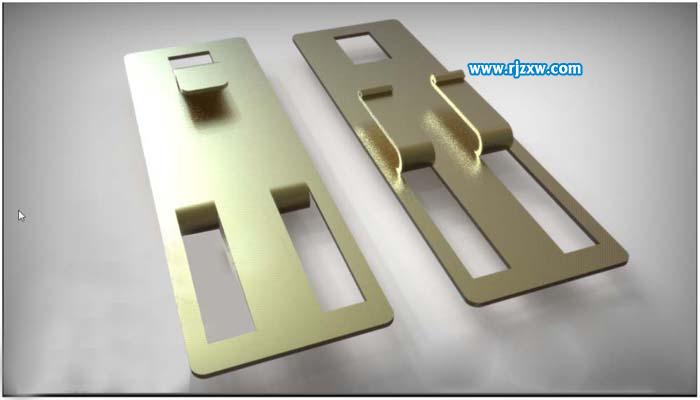

效果图：

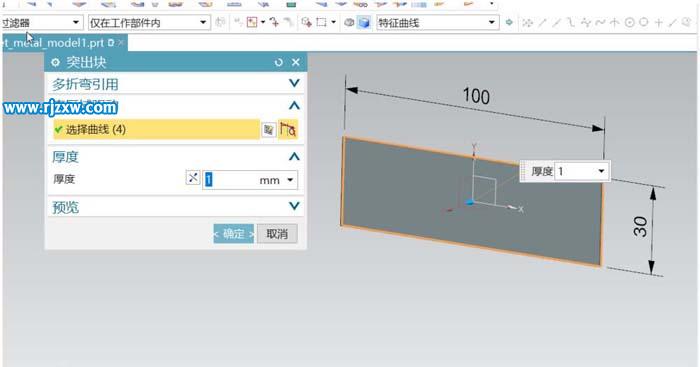

第1步、打开UG软件，首先创建一个突出块，其轮廓为矩形，长为100mmx宽为30mm，厚度为1mm。

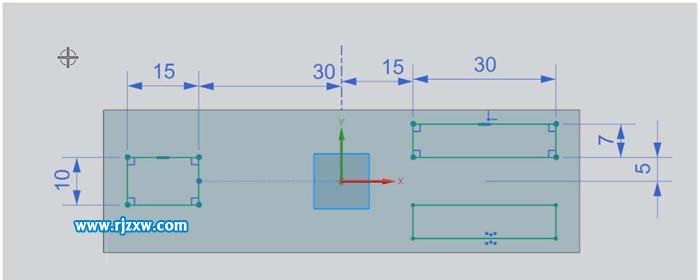

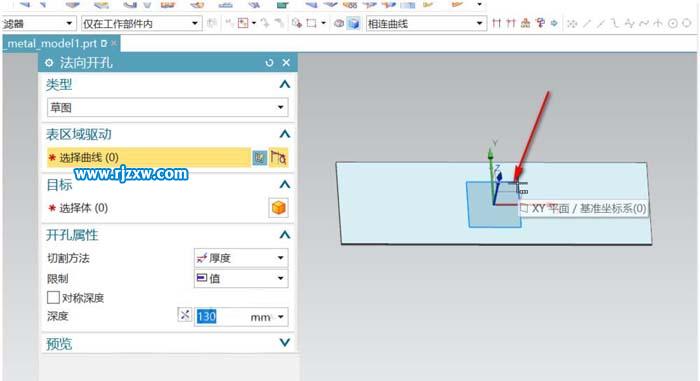

第2步、选用法向开孔，在突出块上进入草绘模式，绘制开孔的截面线。总共需要绘制三个矩形，其中15*10的矩形在X轴负方向上，其中心点在X轴上，该矩形距离Y轴30.

第3步、另外二个矩形规格相同（30*7），只要绘出一个另一个通过镜像曲线可得到。其矩形的长为30宽为7，其中一个处在第一象限上，距离X轴15，距离Y轴5。

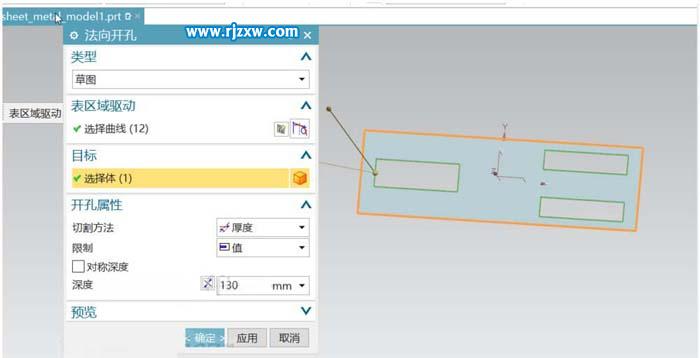

第4步、回到法向开孔命令对话框，如果发现所绘的截面没有产生作用，选择反方向即可。

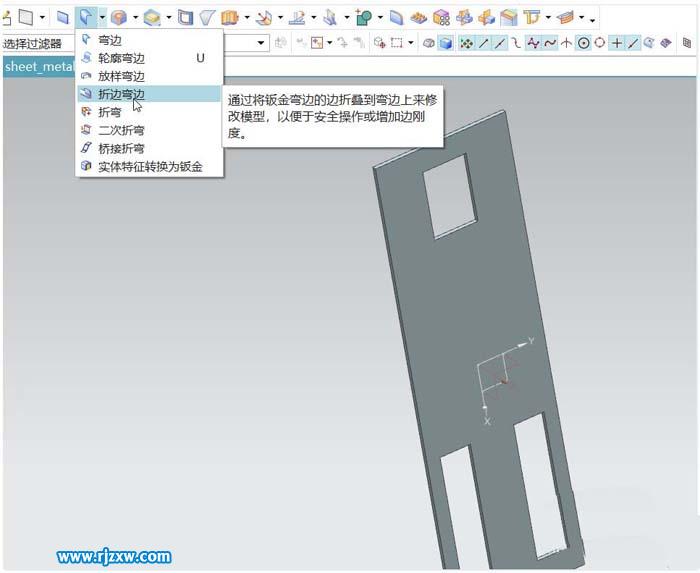

第5步、选用折边弯边命令，

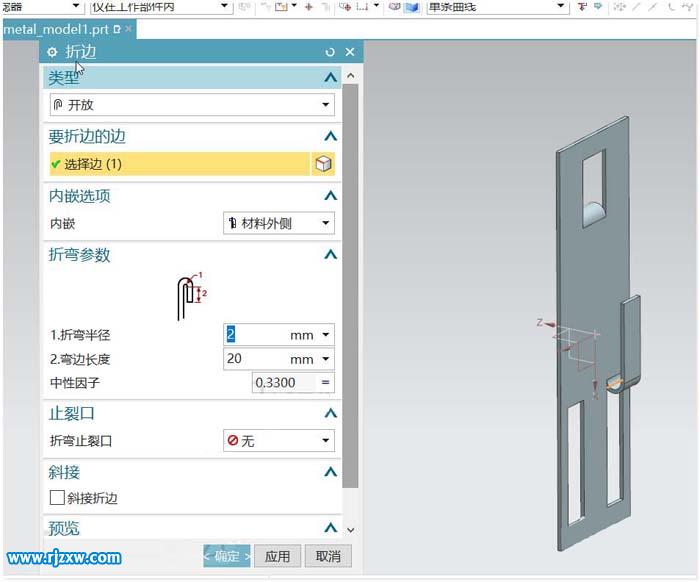

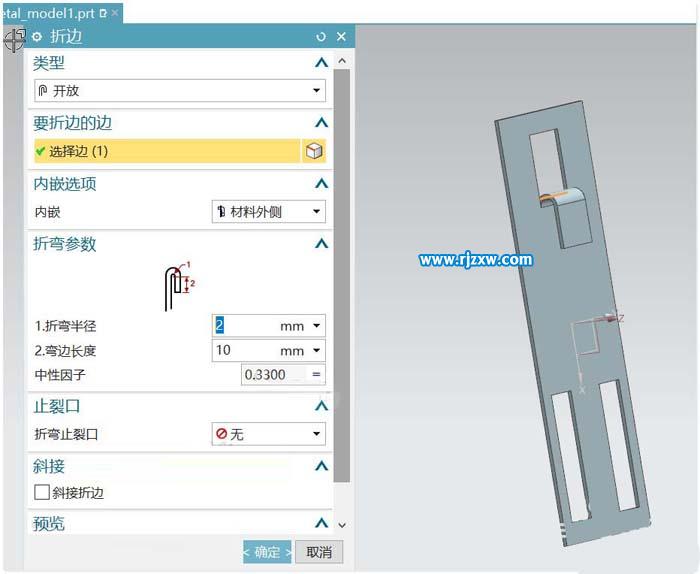

第6步、选择15*10矩形中下方的短边作为要折边的边；折弯半径为2，折弯长度为10；这样就可得到挂钩中的第一个挂钩了。

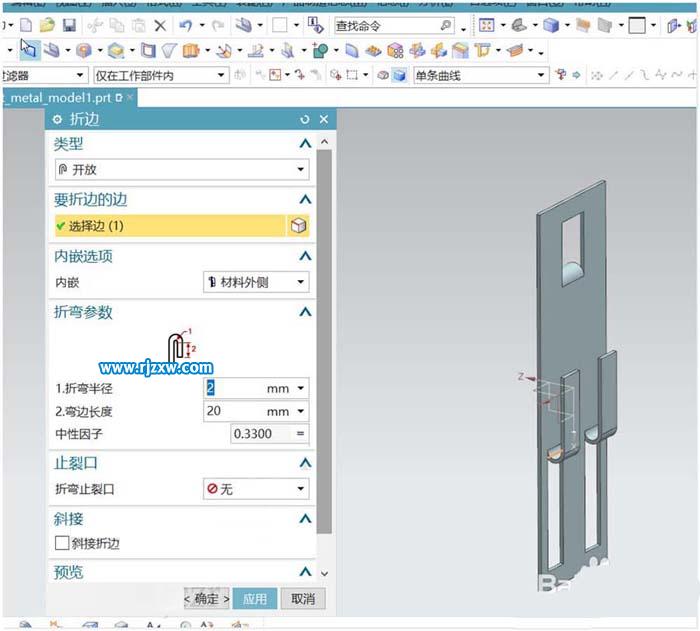

第7步、选用折边弯边命令，选择30*7矩形中好方的短边作为要折边的边；折弯半径为2，折弯长度为20；

第8步、另一个挂钩也是同样操作。即可得到另外的一组挂钩。挂钩的创建就完成了。

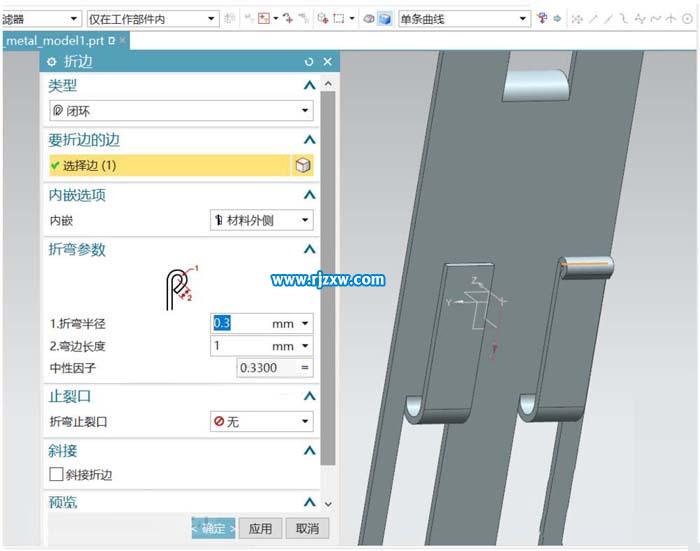

第9步、细节的添加。再次选用折边弯边命令，对挂钩方向向上的一组挂钩进行闭环折弯。

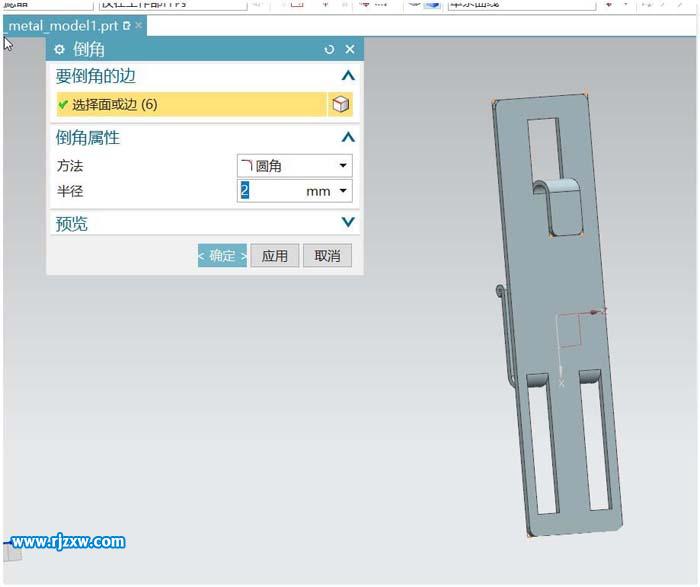

第10步、折弯半径为0.3弯边长度为1；选用倒圆角命令，对整个模型的边角进行倒半径为2的圆角。模型创建完成。
