UG12.0怎么设计方形弯管钣金零件

下面给大家介绍的是UG12.0怎么设计方形弯管钣金零件，喜欢的朋友可以一起来学习做一做。

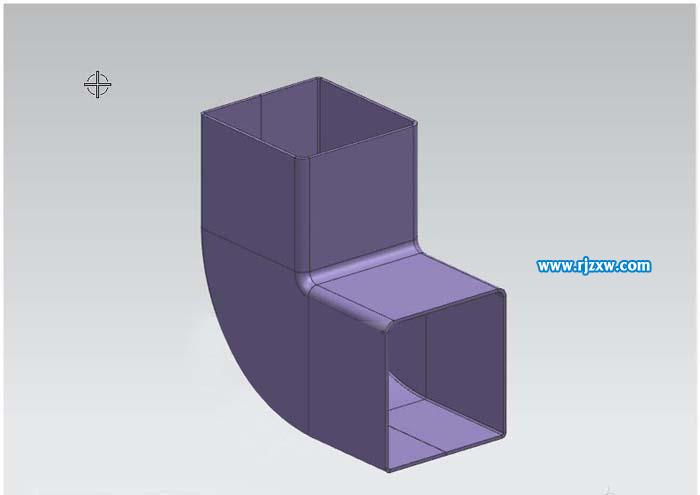

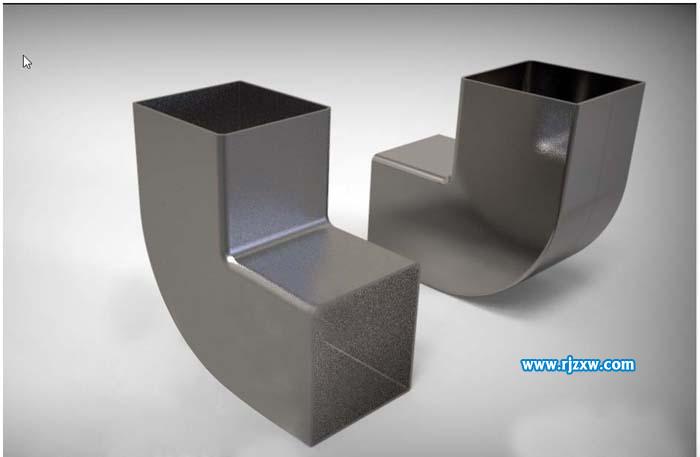

效果图：

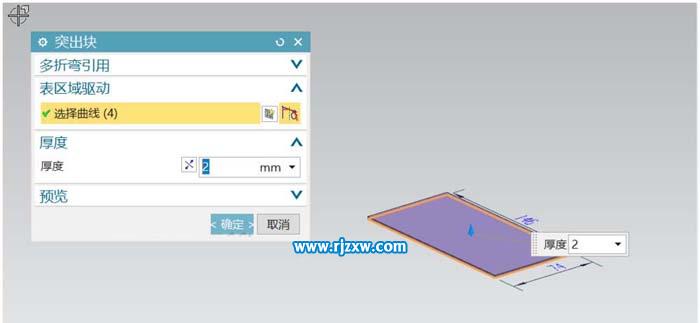

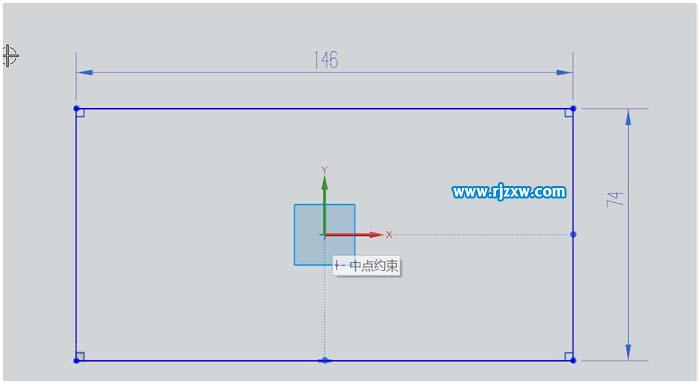

第1步、选用突出块，在XY面上绘出截面线，截面线为一矩形，长为146mm宽为74mm。

第2步、矩形的中心与坐标原点重合，突出块的厚度为2mm。

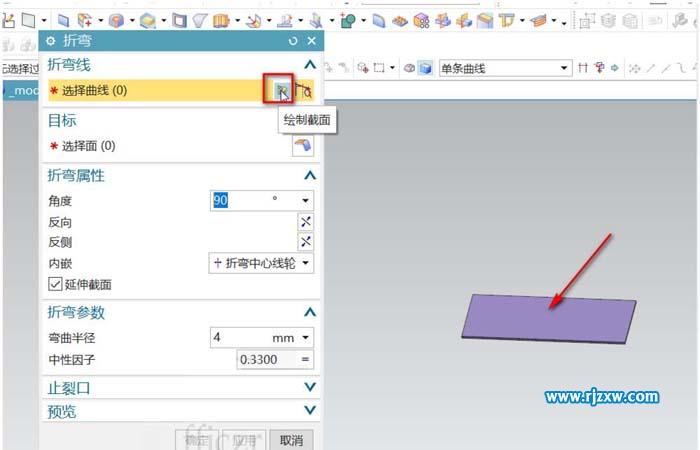

第3步、选用折弯命令，在突出块表面上绘制折弯线；

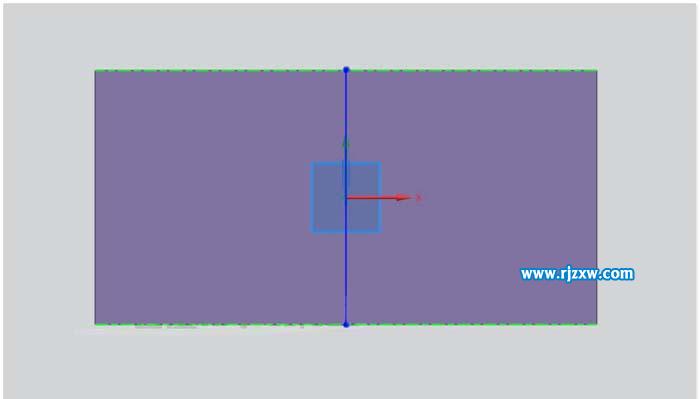

第4步、在草图中绘一条与Y轴重合的直线作为折弯线，折弯参数为4mm。

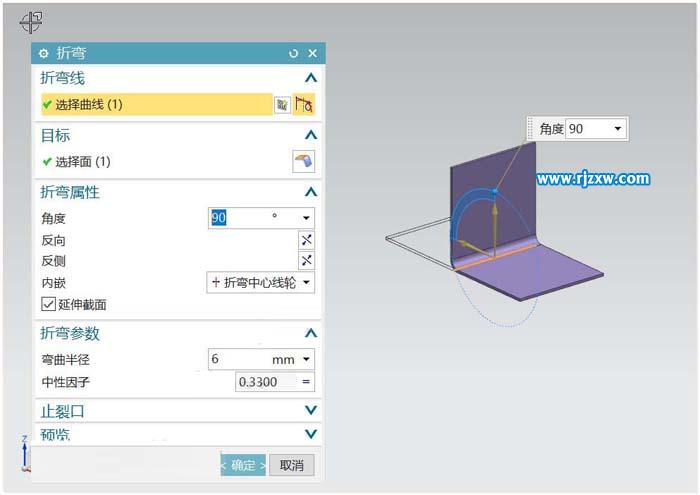

第5步、回到折弯对话框，折弯角度为90，内嵌为折弯中心线轮；折弯半径为6mm。

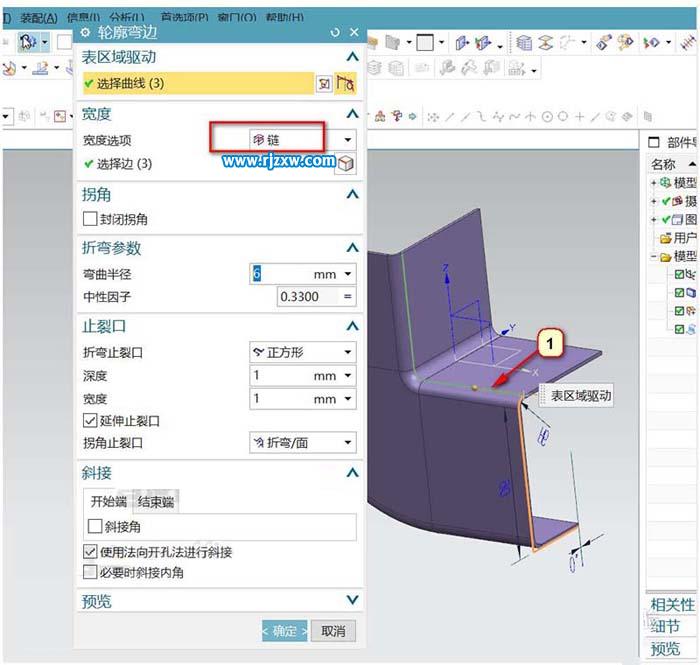

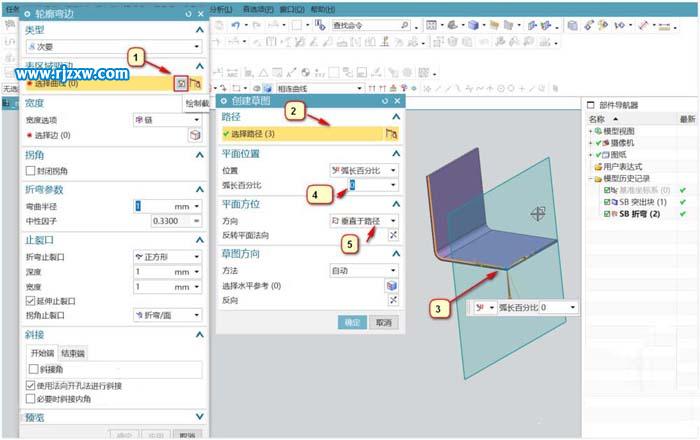

第6步、选用轮廓弯边，点绘制截面线，在创建草图对话框中选择路径，路径为所示的3线，平面位置为0%，方向为垂直于路径。

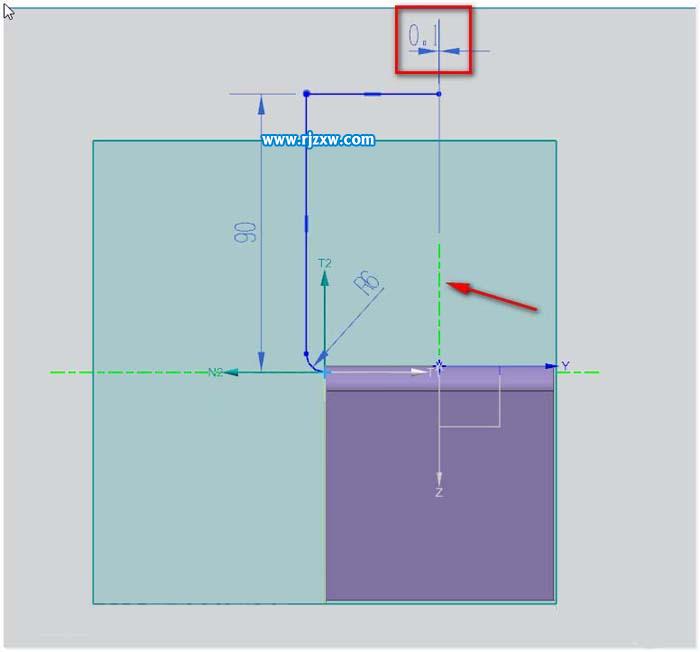

第7步、在草图中，用轮廓线命令，从新的坐标原点开始绘与T1相切的圆弧，其半径为6，在圆弧的另一端点绘一相切的直线，直线距离N2为90，再接着从该端点向T1绘一垂直线，垂直线的另一端点距离世界坐标的Z轴为0.1（这个0.1很重要，不要漏了）具体数值如图所示。

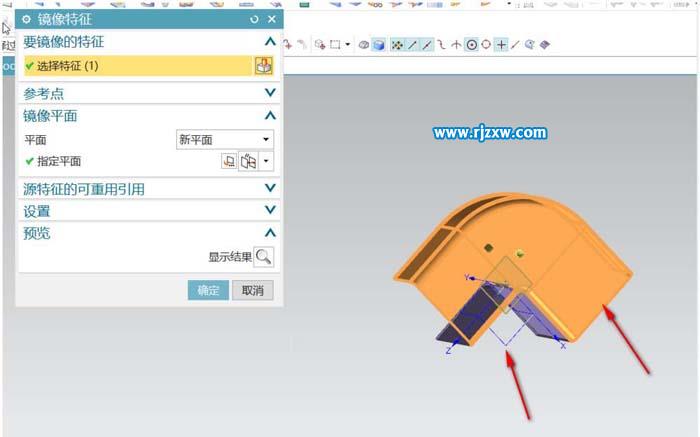

第8步、选用镜像特征命令，镜像的对象为上步创建的一侧折弯特征，镜像平面为XZ。

第9步、确定后得到弯管的另一侧面。模型完成。

第10步、效果图如下：

以上就是UG12.0怎么设计方形弯管钣金零件，希望大家喜欢，请继续关注好吧啦网。
