UG凸轮设计教程

下面给大家介绍的是UG凸轮设计教程，喜欢的朋友可以一起来关注好吧啦网学习UG知识。

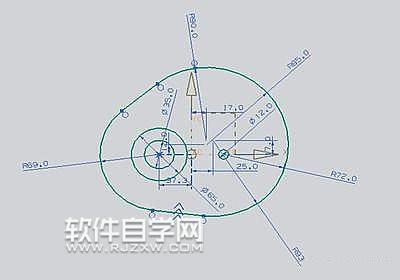

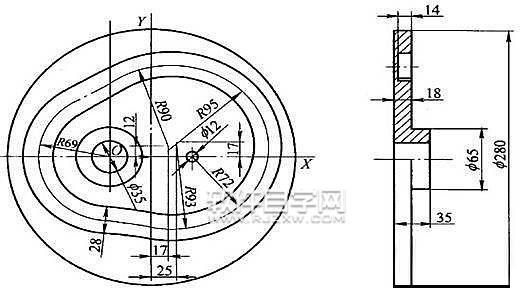

第1步、看看我们的尺寸图：

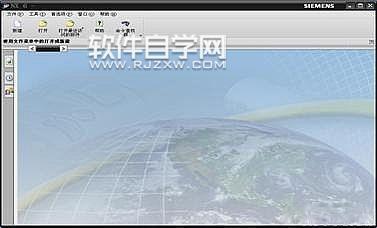

第2步、首先点击UG 进入UG界面。如图2所示：

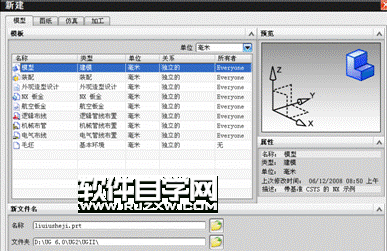

第3步、点击新建右上角“新建”先创建一个模型，并输入文件名liuiusheji，记住，文件名不允许出现中文件了。我们暂且先命名为文，因为建成中文名以后UG就打不开这。在应用栏中点击模型按钮。如图3所示：

第4步、草图的绘制：

第5步、点击”草“图按钮，创建草图。如图5所示。

第6步、点击配置按钮分别画圆弧R60，R90，R73,R93，按图约束，得到6图所示。

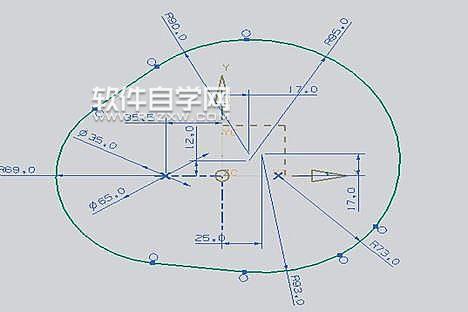

第7步、先点击配置按钮和 圆形按钮，画如下图的图形，做约束，得到如图7所示。

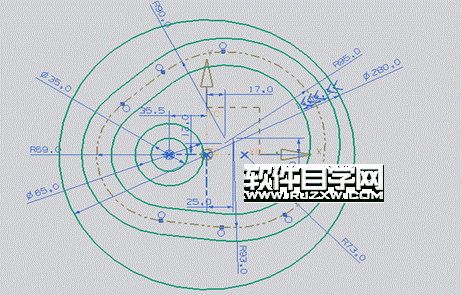

第8步、点击偏置按钮，偏置外轮廓线。分别为14和-14。将原来的线转为参照。再以坐标原点为圆心画直径为280的圆。得到如8图所示。

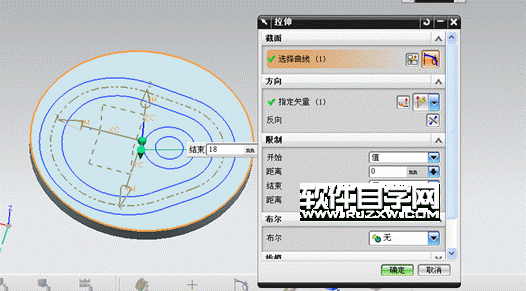

第9步、零件的实体造型，拉伸外轮廓圆，由图纸得拉伸18，得到下面的图9：

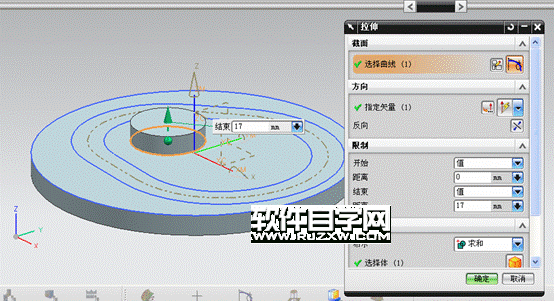

第10步、拉伸凸台17。做布尔求和操作，合并两个组件，如图10：

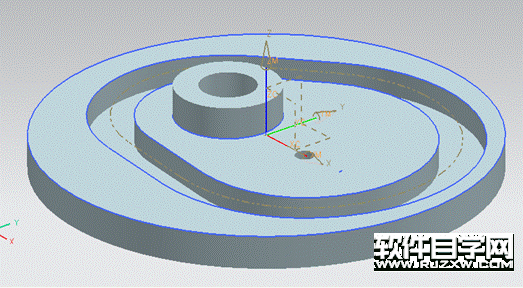

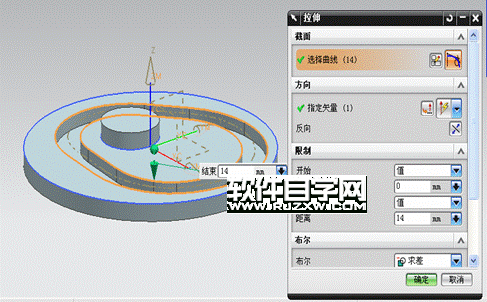

第11步、接下来拉伸凸轮槽14，布尔求差，去除材料，得到下图11所示。

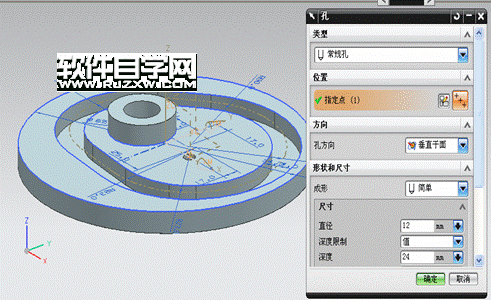

第12步、接着开始钻孔，在圆形凸台上，和草图圆弧64.72圆心上分别钻35和12的常规孔得到图12所示。

以上就是UG凸轮设计教程，希望大家喜欢，请继续关注好吧啦网。
