solidworks前视与上视基准面拉伸切除画图

【字号: 日期:2024-03-02 09:28:24浏览:120作者:猪猪
下面给大家介绍的是solidworks前视与上视基准面拉伸切除画图的方法与步骤,喜欢的朋友可以一起来关注好吧啦网学习更多solidworks教程。

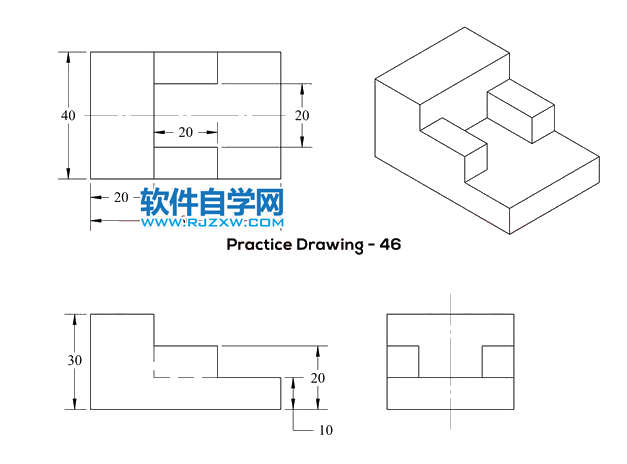

平面图纸,效果如下:

solidworks前视与上视基准面拉伸切除画图

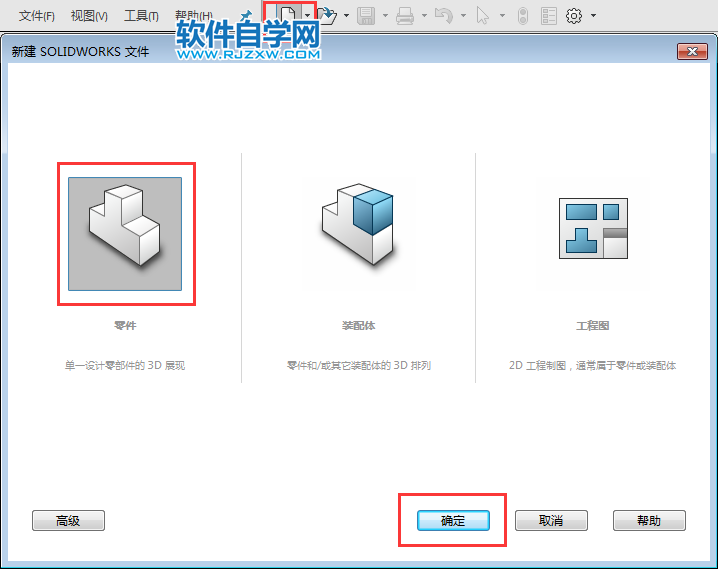

1、打开solidworks2016软件,点击新建--零件--确定。

solidworks前视与上视基准面拉伸切除画图

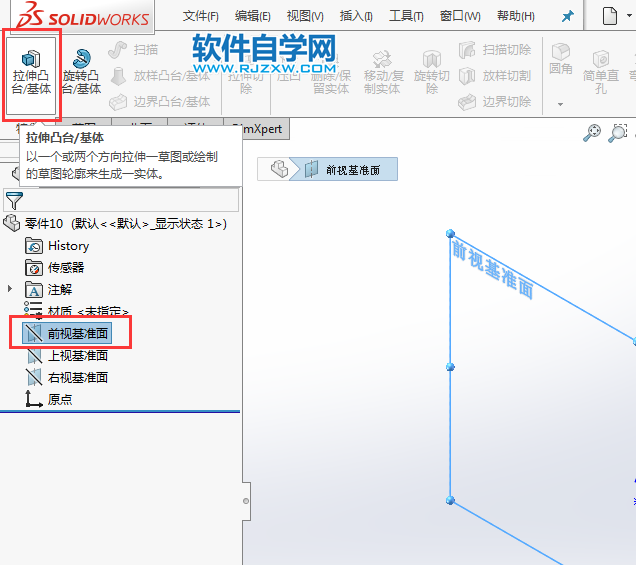

2、点击前视基准面--点击特征--点击拉伸凸台/基体。

solidworks前视与上视基准面拉伸切除画图

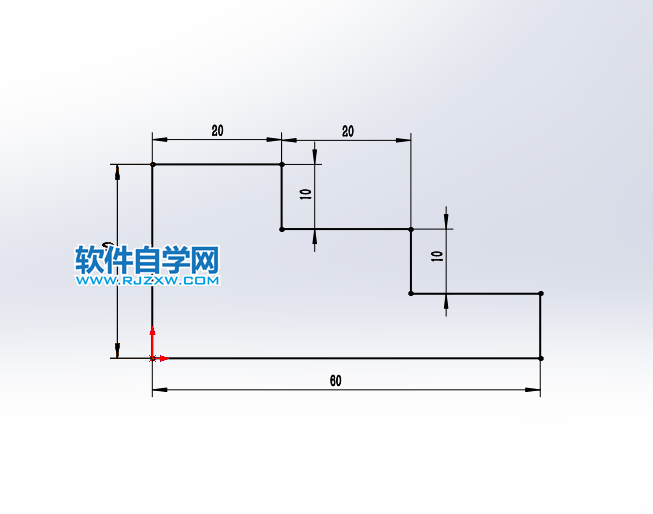

3、进入前视基准面平面,绘制下面的草图出来,效果如下:

solidworks前视与上视基准面拉伸切除画图

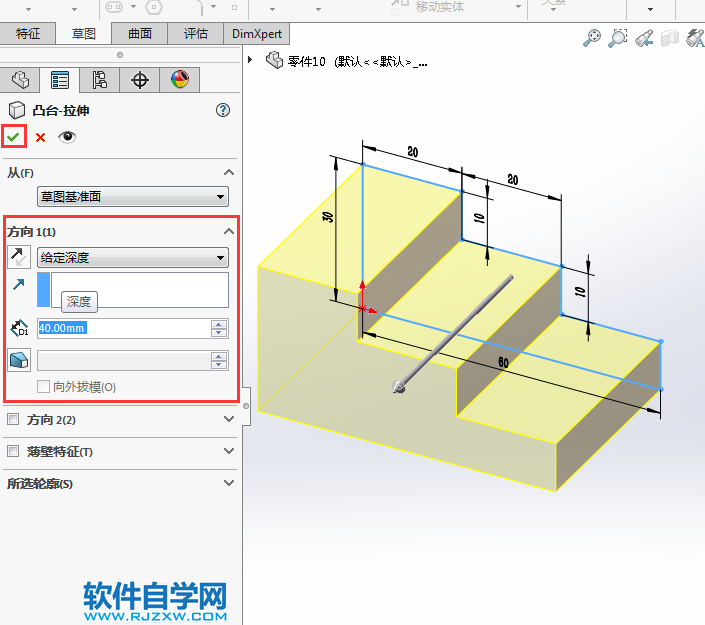

4、退出草图,输入凸台拉伸设置,给定深度为40,点击绿勾完成。

solidworks前视与上视基准面拉伸切除画图

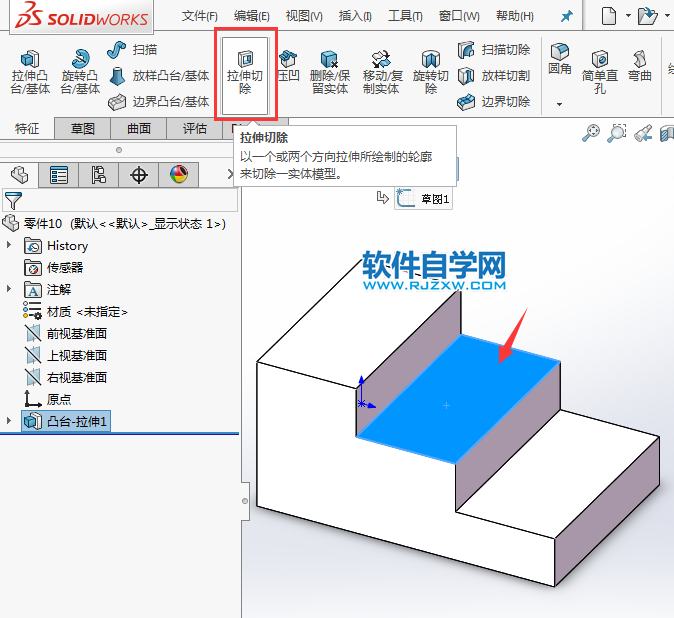

5、选择实体面,点击特征--拉伸切除,效果如下:

solidworks前视与上视基准面拉伸切除画图

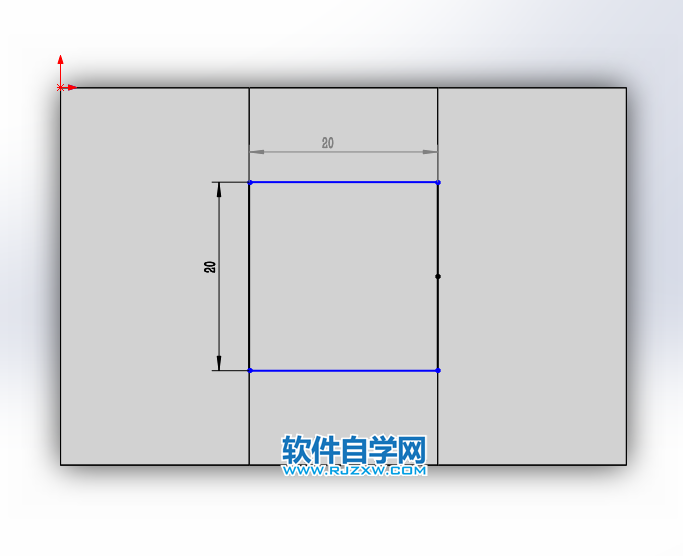

6、然后同时按ctrl+5键,进入上视基准面绘制下面的草图出来。

solidworks前视与上视基准面拉伸切除画图

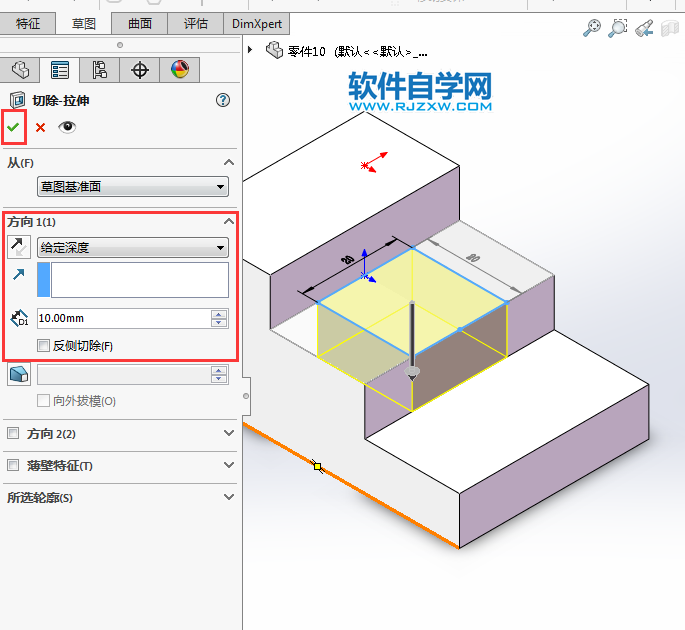

7、然后退出草图,设置切除设置,方向向下,给定深度为10mm。

solidworks前视与上视基准面拉伸切除画图

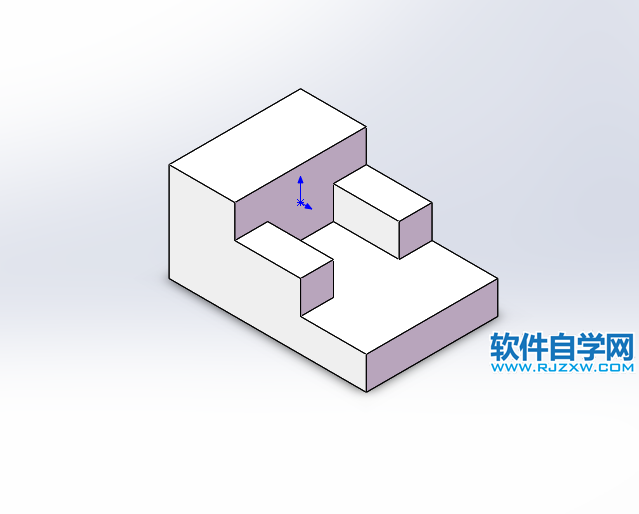

8、这样就完成了简单的建模。

solidworks前视与上视基准面拉伸切除画图

以上就是solidworks前视与上视基准面拉伸切除画图,希望大家喜欢,请继续关注好吧啦网。
