solidworks倒角和倒圆角的方法与步骤

下面给大家介绍的是solidworks倒角和倒圆角的方法与步骤，喜欢的朋友可以一起来关注好吧啦网学习更多的solidworks教程。

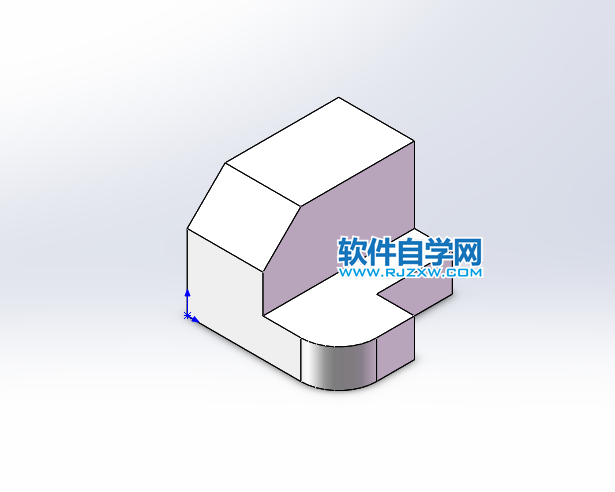

平面练习图纸如下：

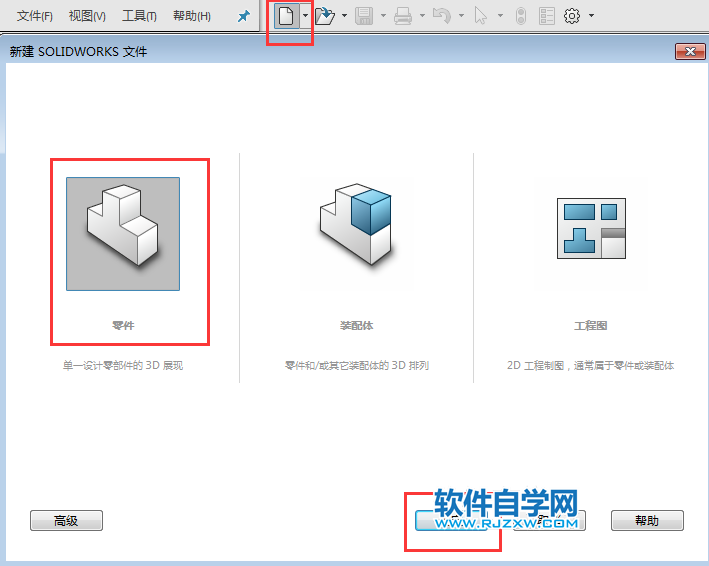

1、打开solidworks2016软件，点击新建，点击零件。点击确定。

2、点击前视基准面，点击特征--拉伸凸台/基体。

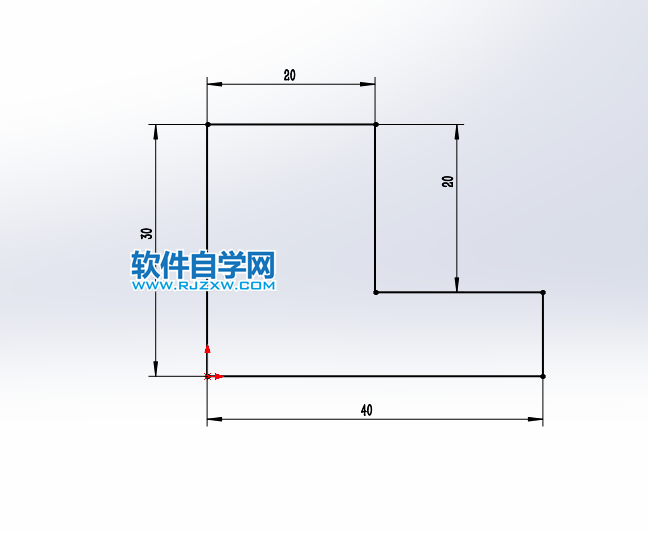

3、按ctrl+1进入前视基准面平面，绘制下面的草图出来。

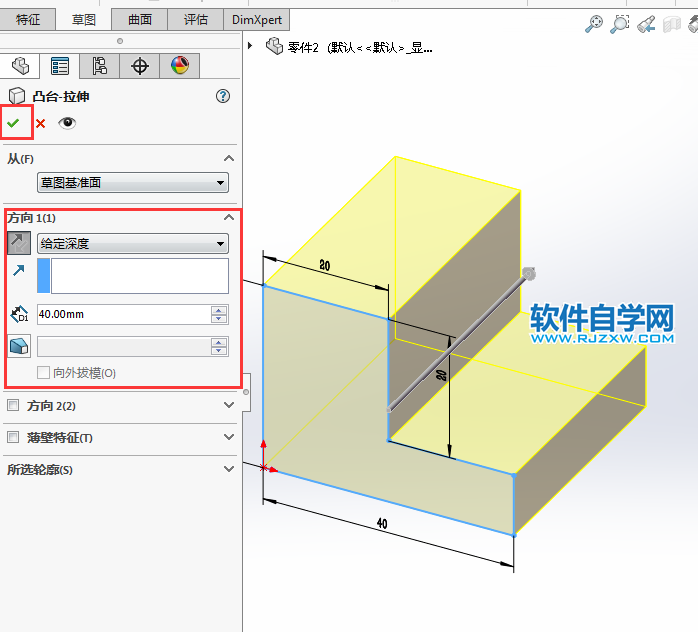

4、绘制好草图后，点击退出草图，转入凸台--拉伸设置，给定方向向后，给定深度为40mm。

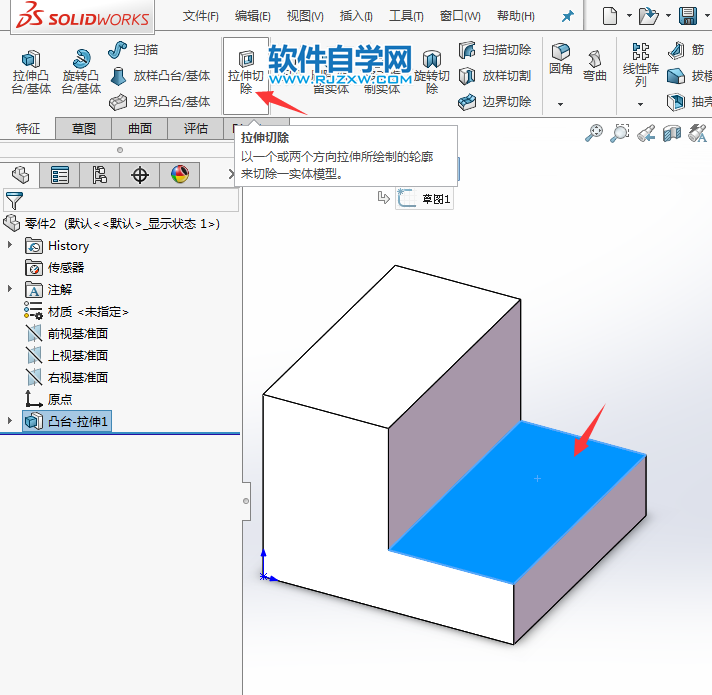

5、然后选择实体面，点击拉伸切除，

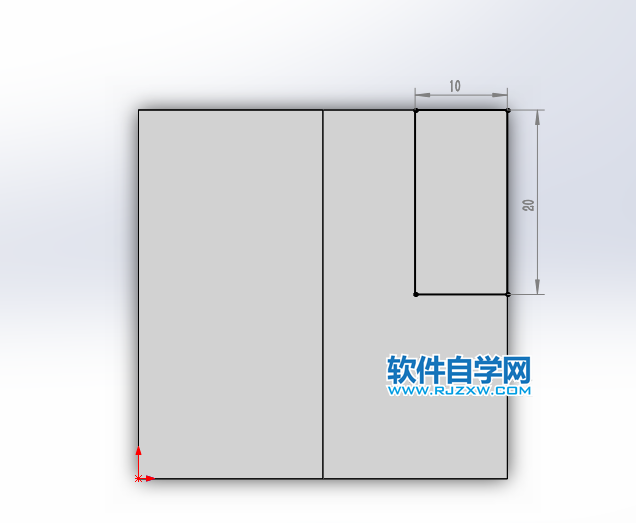

6、按ctrl+5进入上视基准面平面，绘制下面的草图出来。

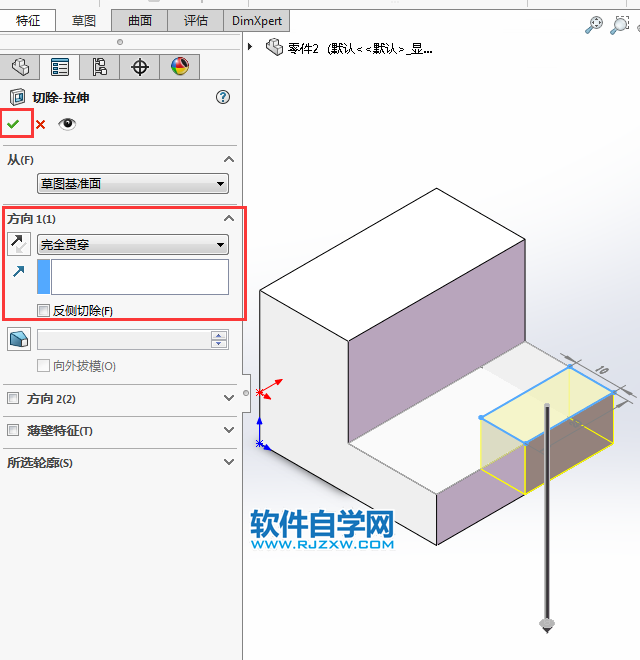

7、绘制好草图后，转入切除-拉伸设置。方向设置完全贯穿，点击绿勾完成。

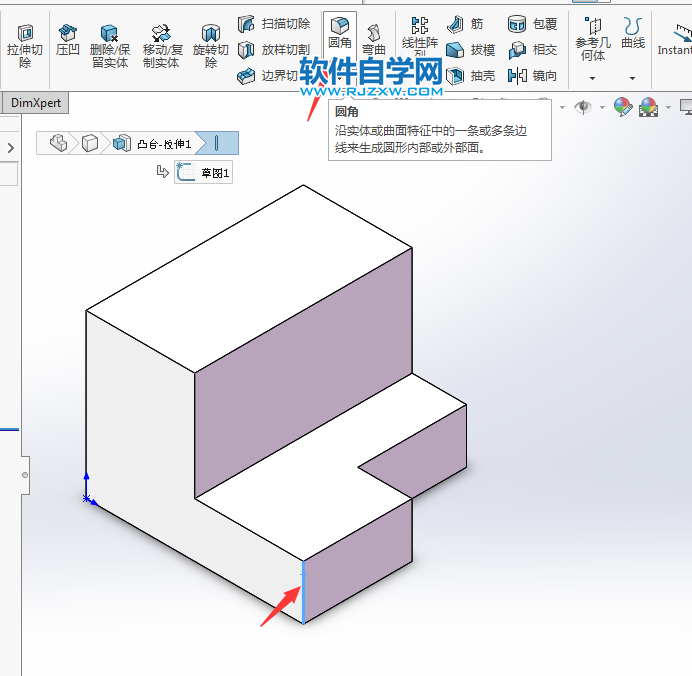

8、点击边线，点击特征的圆角，

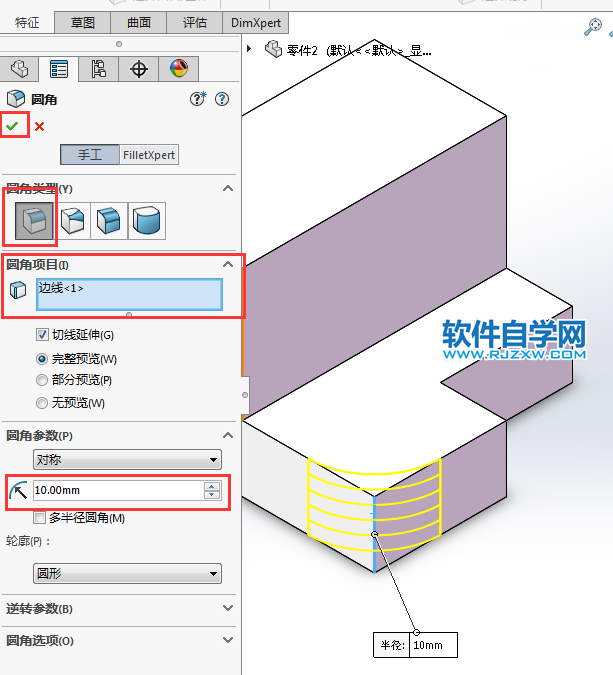

9、进入圆角设置，设置半径为10.点击绿勾完成。

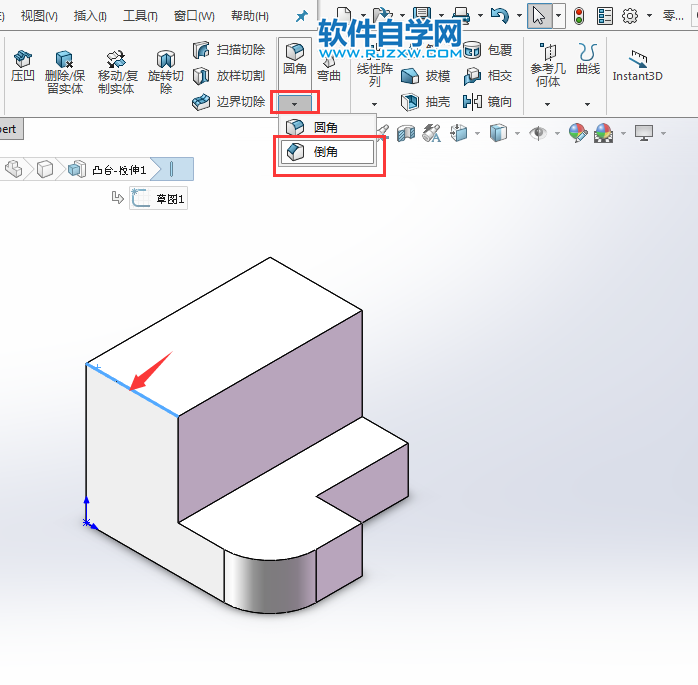

10、点击实体边线，点击特征的倒角，

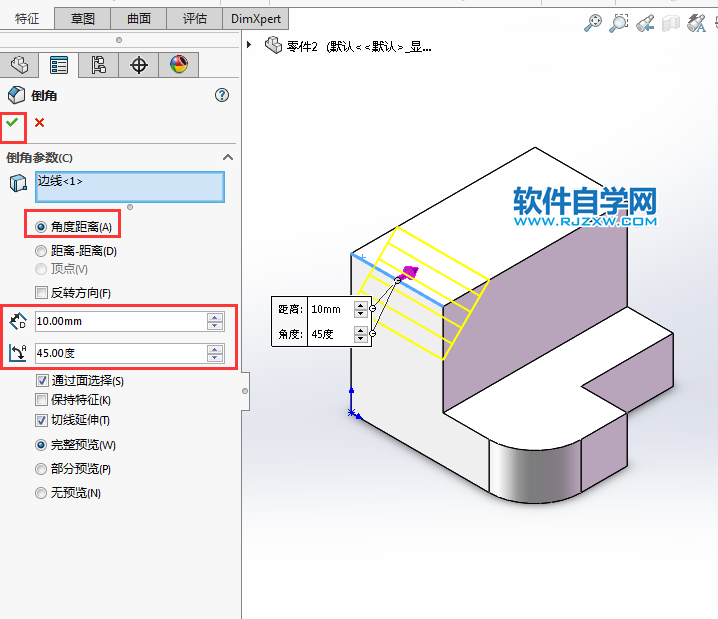

11、设置角度距离，距离为10，角度为45度，点击绿勾完成。

12、这就是倒圆角、倒角的使用方法。

以上就是solidworks倒角和倒圆角的方法与步骤，希望大家喜欢，请继续关注好吧啦网。
