solidworks拉伸切除技巧练习

下面给大家介绍的是solidworks拉伸切除技巧练习，喜欢的朋友可以一起来关注好吧啦网学习更多的solidworks教程。

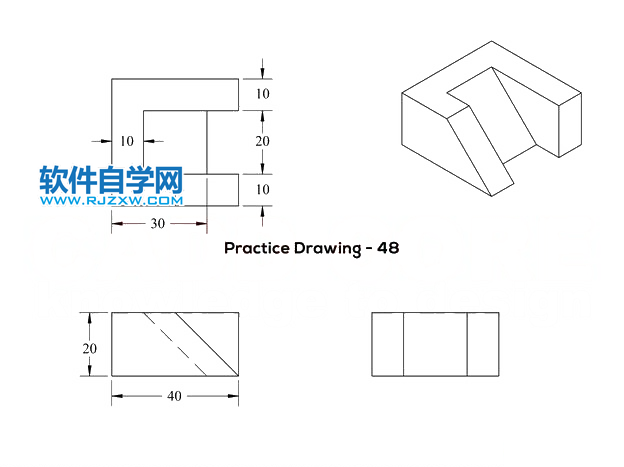

建模平面图：

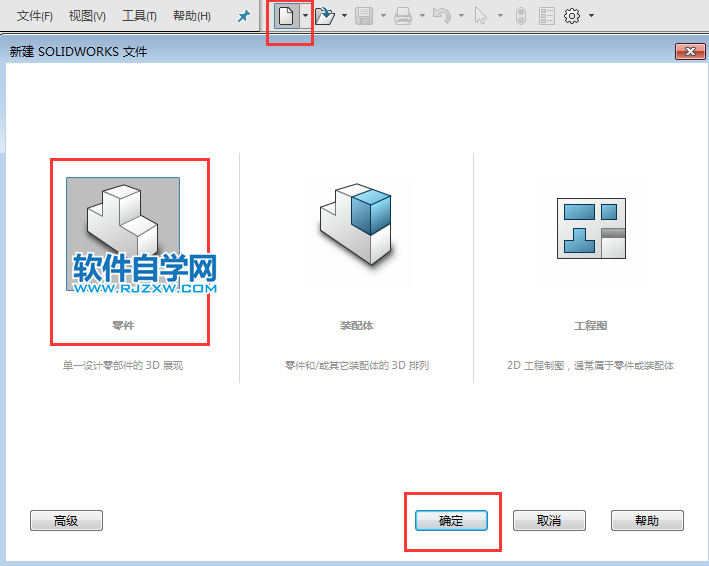

1、打开solidworks软件，点击零件，点击确定。

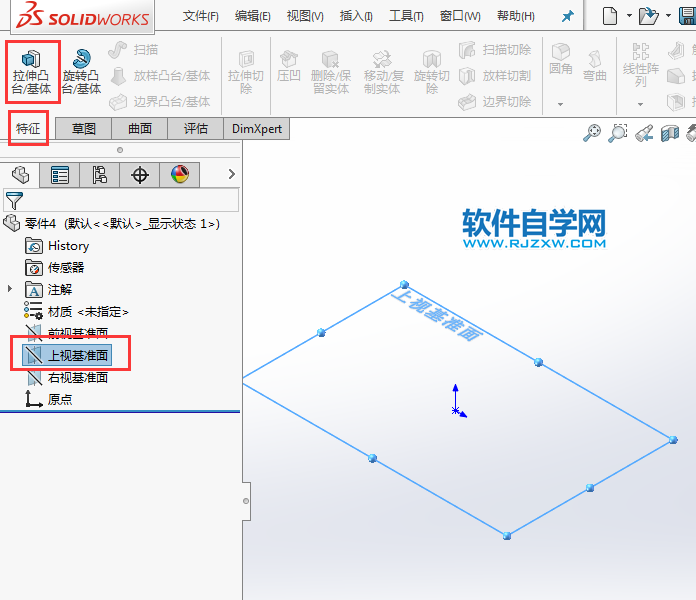

2、点击上视基准面，再点击特征里面的拉伸凸台/基体。效果如下：

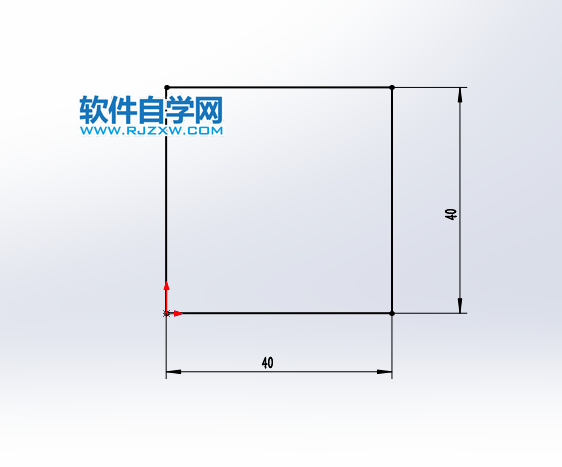

3、按ctrl+5,进入上视基准面平面，绘制40x40mm的矩形。

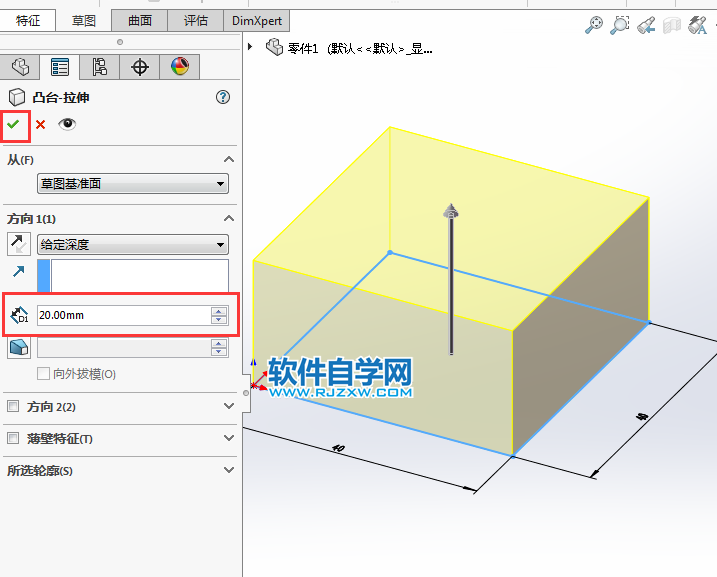

4、绘制好后，退出草图。转入凸台-拉伸设置，给定深度为20，点击绿勾完成。

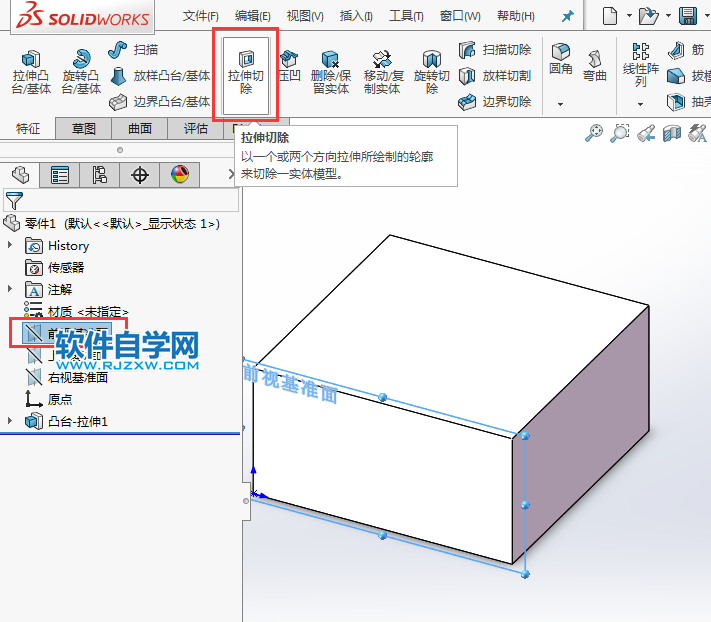

5、点击前视基准面，点击特征--拉伸切除。

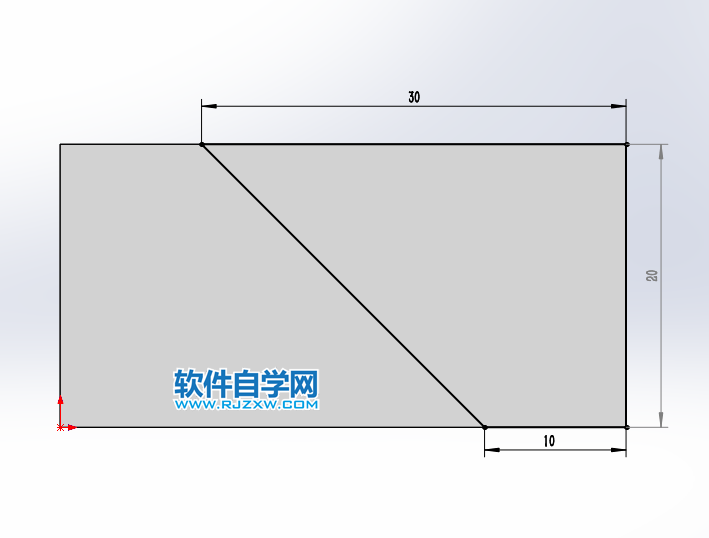

6、然后按ctrl+1,进入前视基准面平面，绘制下面的梯形草图出来。

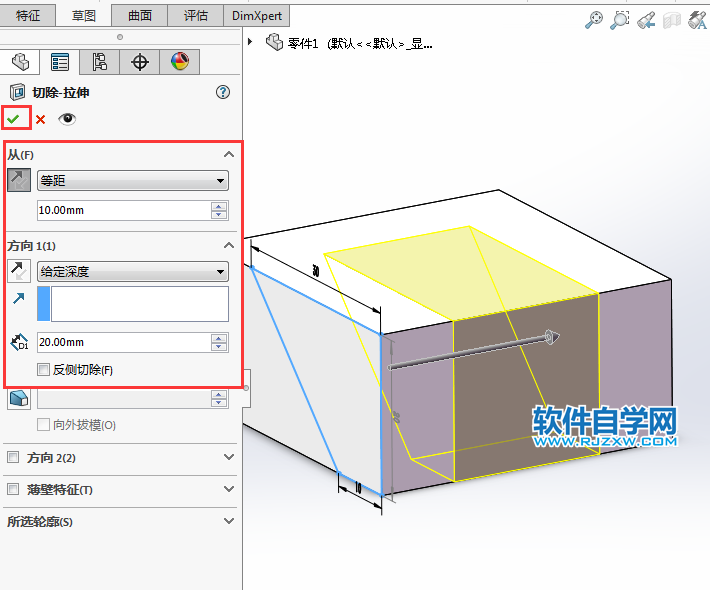

7、退出草图，转入切除--拉伸设置。从等距10开始拉伸，给定深度为20mm。点击绿勾完成。

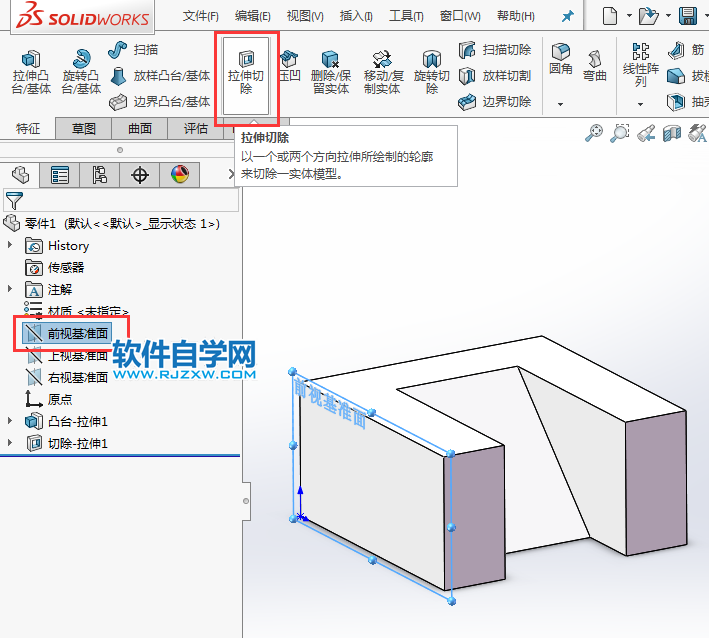

8、再一次，点击前视基准面，点击特征--拉伸切除。

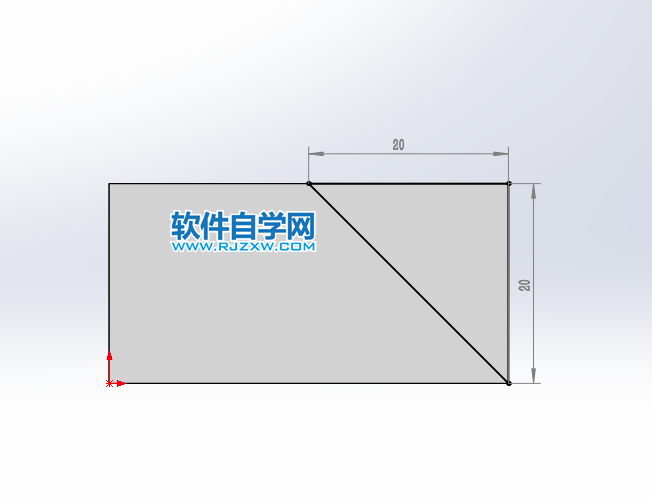

9、然后按ctrl+1,进入前视基准面平面，绘制下面的三角形草图出来。

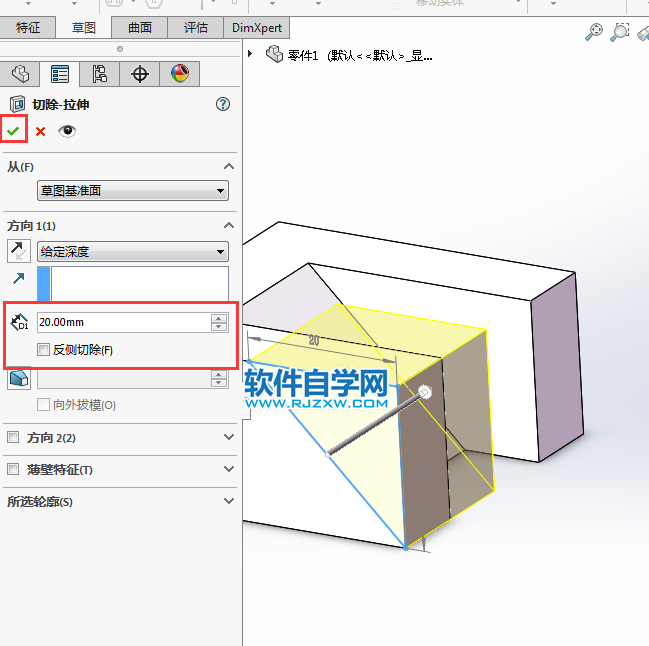

10、退出草图，转入切除--拉伸设置。给定深度为20mm。点击绿勾完成。

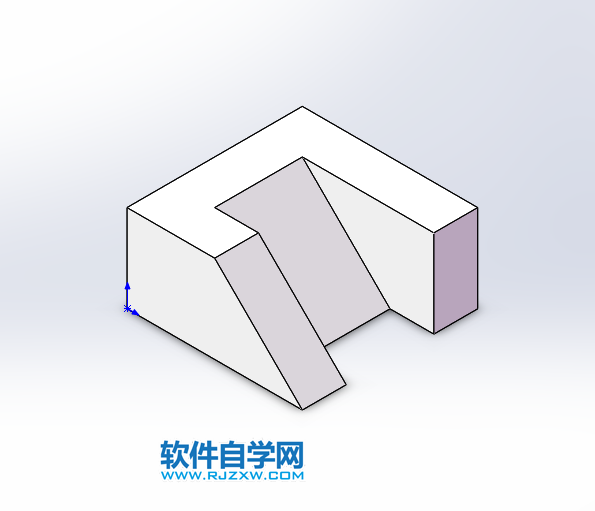

11、这样建模就完成了。

以上就是solidworks拉伸切除技巧练习，希望大家喜欢，请继续关注好吧啦网。
