教你用3DMax把多边形圆滑简单操作技巧

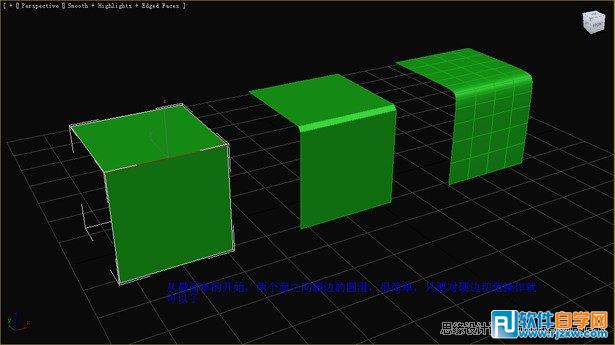

从最简单的开始，两个面之间硬边的圆滑，很简单，只要对硬边切角操作就可以了。(图01)

图01

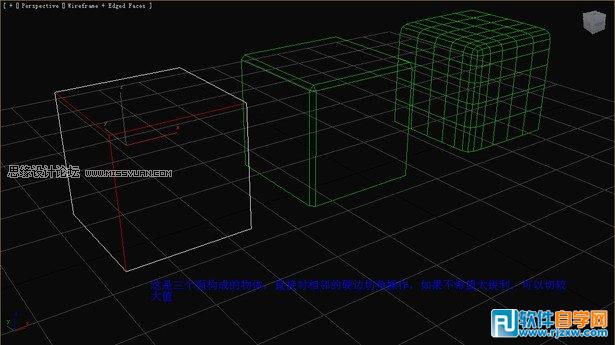

这是三个面构成的物体，直接对相邻的硬边切角操作，如果不希望太锐利，可以切较大的值。(图02)

图02

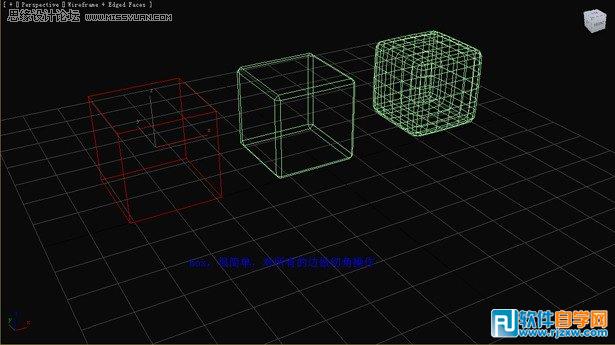

Box，很简单，对所有的边做切角操作。(图03)

图03

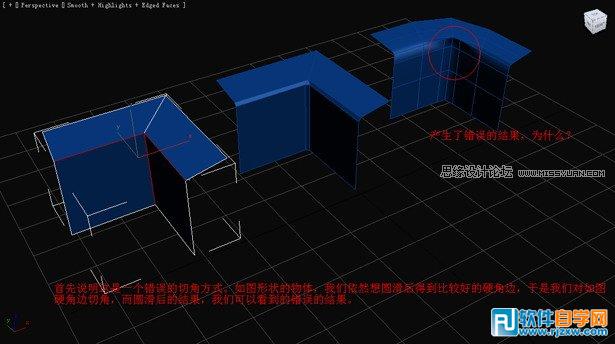

首先说明这是一个错误的切角方式。如图形状的物体(右边第一个)，我们依然想圆滑后得到比较好的硬角边，于是我们对硬角边切角，而圆滑后的结果，我们可以看到错误的结果。(图04)

图04

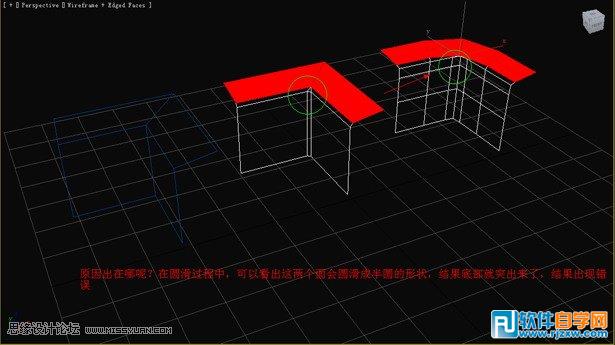

原因出在哪呢?在圆滑过程中，可以看出这两个面会圆滑成半圆的形状，结果底部就突出来了，结果出现错误。(图05)

图05

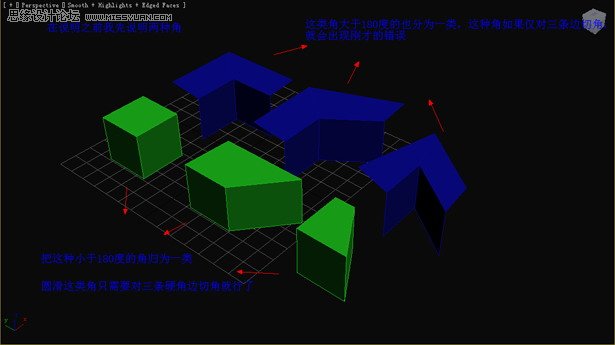

在说明之前我先说明两种角，首先看下蓝色模型的，这类角大于180度的也分为一类，这种角如果仅对三条边切角，就会出现刚才的错误。而绿色模型，把这种小鱼180度的角归为一类，圆滑这类角只需要对三天硬边切角就行了。(图06)

图06

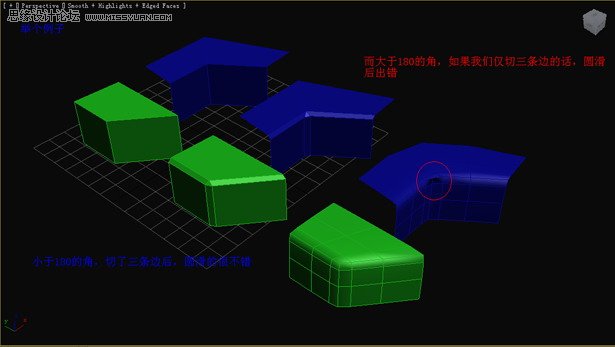

我们举个例子，看蓝色模型，这是大于180的角，如果我们仅切三条边的话，圆滑后出错了。绿色模型是小于180的角，切了三条边后，圆滑的很不错。(图07)

图07

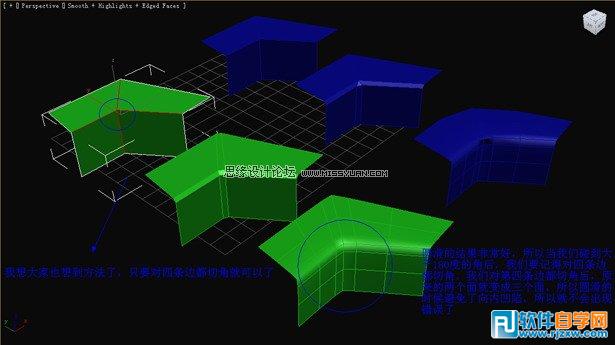

我想大家也想到方法了，只要对四条边都切角就可以了。结果可以看出，圆滑的结果非常好，所以当我们碰到大于180度的角后，我们要记得四条边都切角。我们对第四条边都切角后，原来的两个面就变成三个面，所以圆滑的时候避免了向内凹陷，所以就不会出现错误了。(图08)

图08

有时候我们碰到这种情况，我们把模型做出来后准备切角操作，但是由于我们是多边形，所以可以有多条边而碰到的角是大于180度的角，我们却只有三条边，该怎么办?

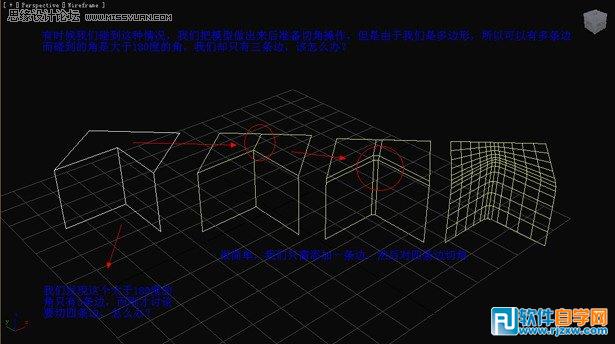

我们来看一下，第一个图形中我们发现这个大于180度的角只有三条边，而刚才讨论要切四条边，怎么办?很简单，我们只需要添加一条边，然后对四条边切角。(图09)

图09

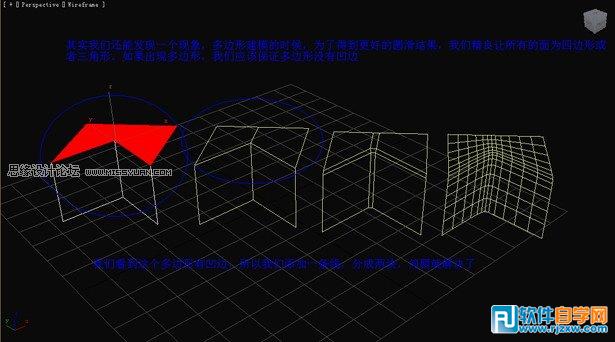

其实我们还能发现一个现象，多边形建模的时候，为了得到更好的圆滑结果，我们尽量让所有的面为四边形或者三角形。如果出现多边形，我们应该保证多边形没有凹边。我们可以从图中第一个图形中看到这个多边形有凹边，所以我们添加一条线，分成两块，问题就解决了。(图10)

图10

好，我们继续深入，一个平面上一个突起的形状，我们希望圆滑硬角边。对红色边切角。要注意下面两个面产生了凹边，所以这个边也要切。(图11)

图11

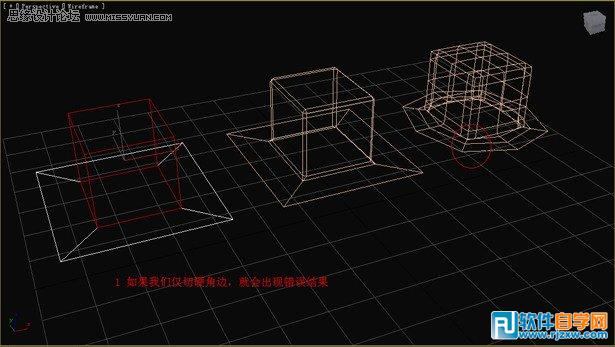

如果我们仅切硬角边，就会出现错误的结果，可以从图中第三个模型中看出来。(图12)

图12

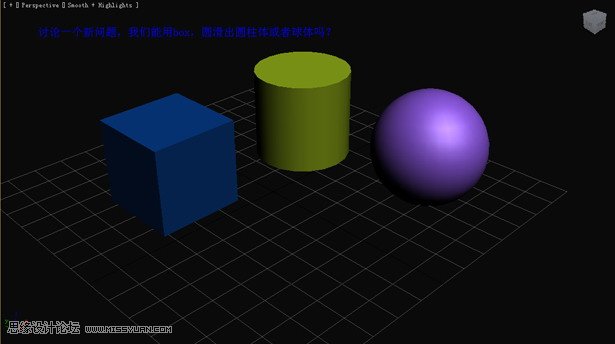

讨论一个新问题，我们能用box，圆滑出圆柱体或者球体吗?(图13)

图13

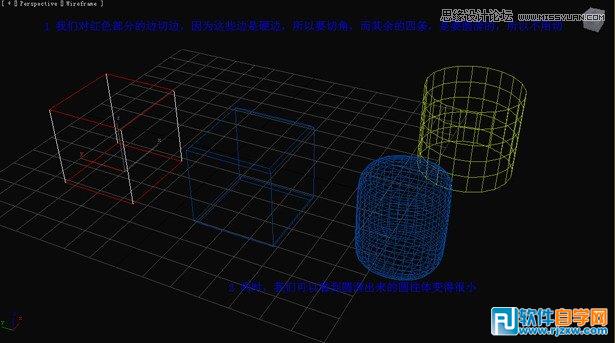

我们对红色部分的边切边，因为这些边是硬边，所以要切角，而其余的四条，是要圆滑的，所以不用切。同时，我们可以看到圆滑出来的圆柱体变得很小。(图14)

图14

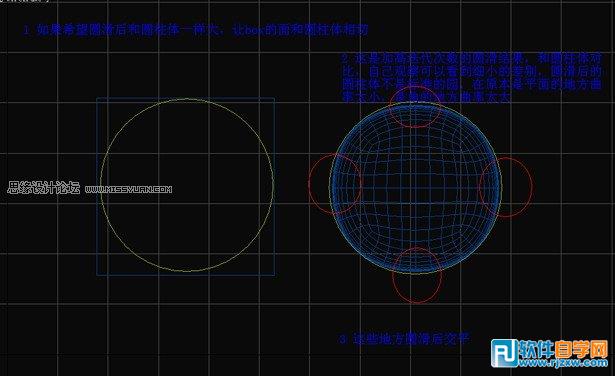

如果希望圆滑后和圆柱体一样大，就让Box的面和圆柱体相切，可以看第一个图形。再看第二个，这是加高迭代次数的圆滑结果，和圆柱体对比，自己观察可以看到细小的差别，圆滑后的圆柱体不是标准的园，在原本是平面的地方曲率太小，是角的地方曲率太大。可以看到红圈的地方，这些地方圆滑后交平。(图15)

图15

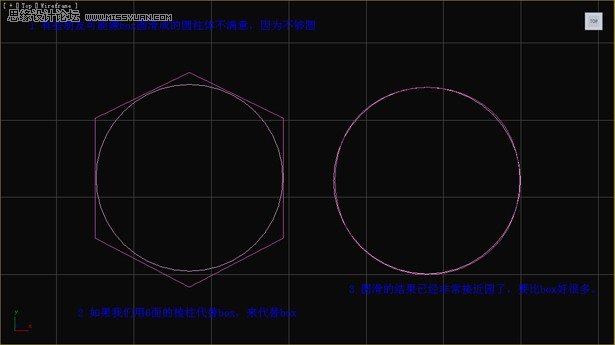

有些朋友可能嫌Box圆滑成的圆柱体不满意，因为不够圆。如果我们用六面的棱柱代替Box，代替Box。可以看到圆滑的结果已经非常接近圆了，要比Box好很多。(图16)

图16

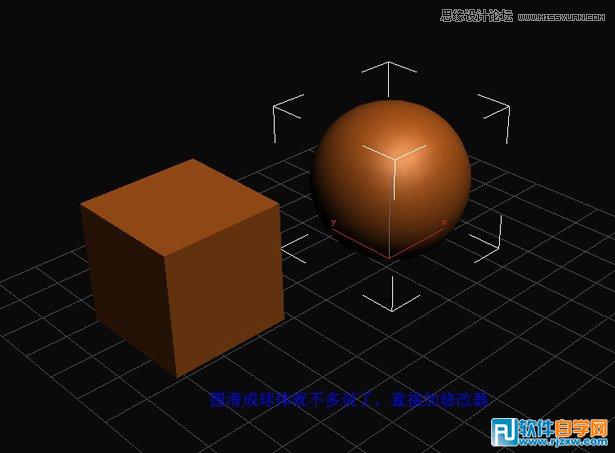

圆滑成球体就不多说了，直接加修改器。(图17)

图17

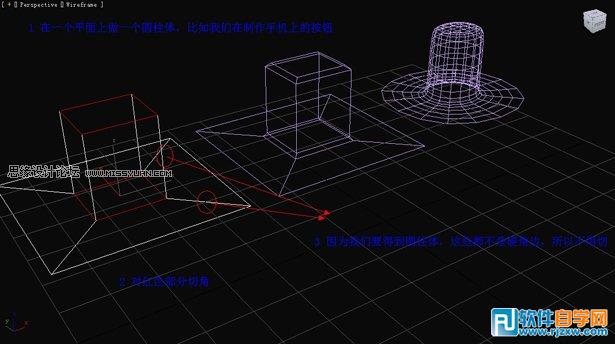

在一个平面上做一个圆柱体，比如我们在制作手机上的按钮。对红色部分切角，因为我们要得到圆柱体，这些都不是硬角边，所以不用切。(图18)

图18

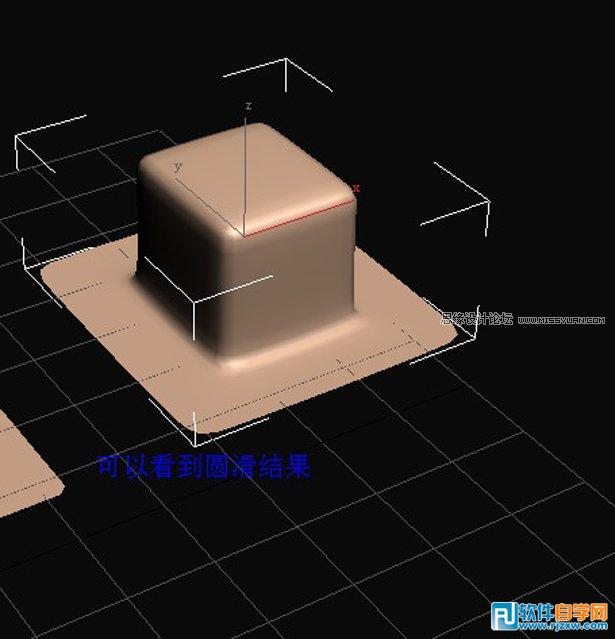

可以看到圆滑的结果，也看到出错的结果。(图19、20)

图19

图20

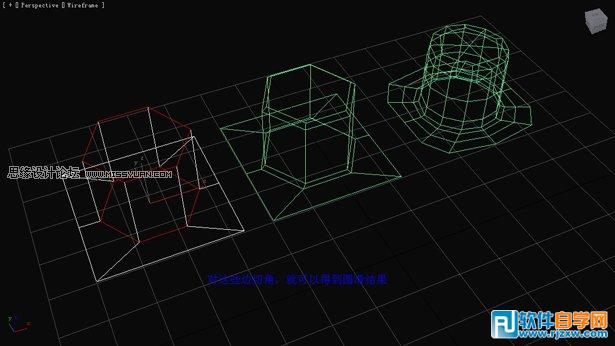

对这些边切角，就可以得到圆滑结果。(图21)

图21

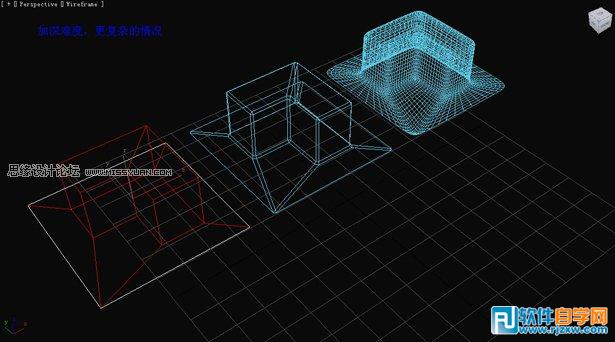

加深难度，更复杂的情况。(图22)

图22

以上就是教你用3DMax把多边形圆滑简单操作技巧，希望大家喜欢，请继续关注好吧啦网。
