教你用3DSMAX模拟真实的反应堆动画

大家好！反应器是一种工具，让你模拟真实的动画功能，如重力，对象，布……，下面我用三个小教程为大家介绍如何使用这个功能。

大家好!反应器是一种工具，让你模拟真实的动画功能，如重力，对象，布……，下面我用三个小教程为大家介绍如何使用这个功能。

教程开始

硬币

在第一部分，你将知道如何使用Ridig Body Collection让硬币堆栈。(图01)

图01

1、创建一个平面，让我们从简单50段分开始。(图02)

图02

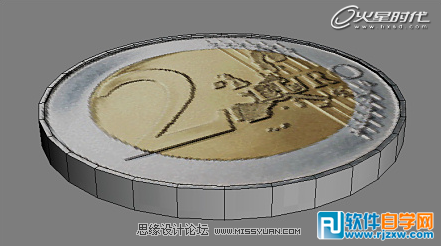

2、创建一个硬币，记住要添加UVW贴图。这里我就不做详细的介绍了，因为和此教程没有太大联系。(图03)

图03

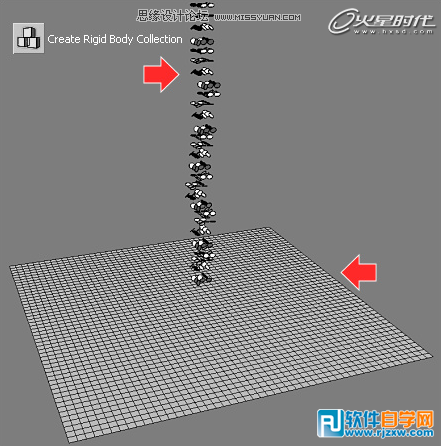

3、复制硬币，并旋转和移动调整位置，直到你得到一列硬币。点击Ctrl÷A选择所有对象转换成刚体Rigid Body Collection。(图04)

图04

4、打开属性编辑器，设置Mass为1，Friction为0.1。(图05)

图05

5、选择Utilities->Reactor->World，并设置Col.Tolerance为2.0，打开Preview & Animation选项卡，设置End Frame结束帧为200。

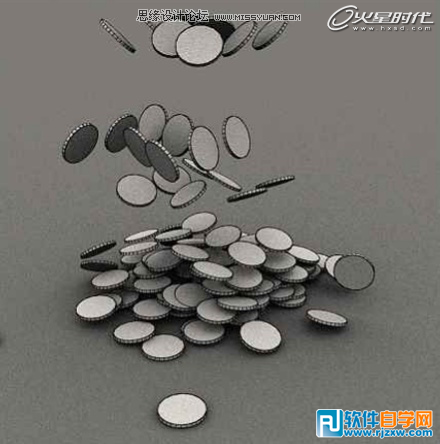

6、现在可以按P键进行预览动画。如果没有问题就可以关闭模拟窗口，并按下Create Animation创建动画。这样最终效果就完成了。(图06)

图06

窗帘

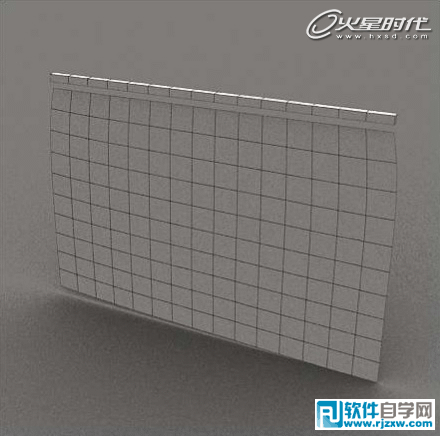

下面我们再制作一个窗帘，我用Deforming Mesh Collection和Cloth Collection。(图07)

图07

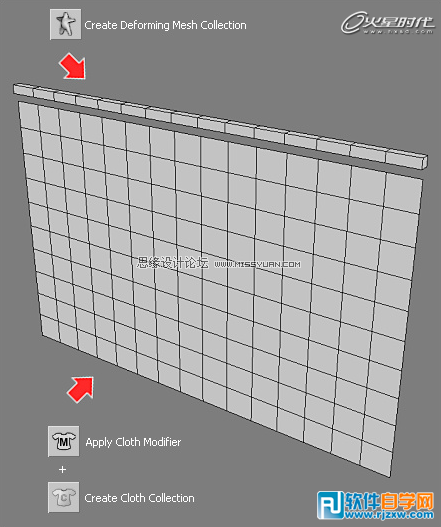

1、创建一个1:15的长方体，再创建一个10:15的面。选择长方体并使用Deforming Mesh Collection，选择面并使用Cloth Modifier和Cloth Collection。(图08)

图08

2、选择长方体，使用，在第40帧设置Select&Scale工具的scale box为15%，添加关键帧。(图09)

图09

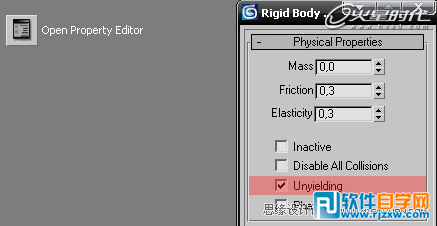

3、选择长方体，打开属性编辑器，勾选Unyielding。(图10)

图10

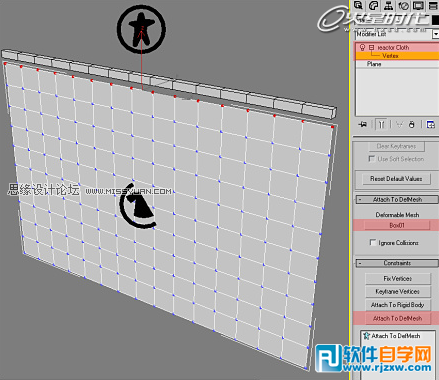

4、选择平面，进入修改面板，打开Avoid Self-Intersection，并设置空气阻力为0.01，点击Attach To DefMesh，选择框中的Deformable mesh，然后选择模型的顶点。(图11)

图11

5、选择Utilities->Reactor->World，并设置Col.Tolerance到1.0厘米，现在你可以按P键进行预览动画，如果确定按Create Animation创建动画。(图12)

图12

升降机

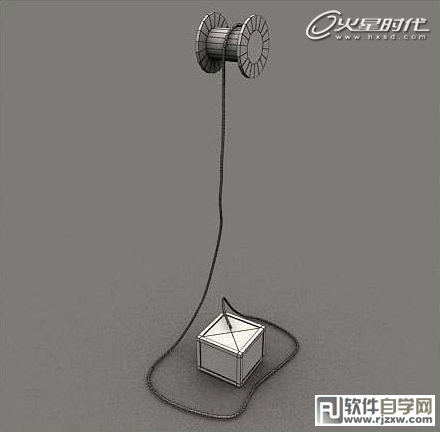

最后本教程简单的创建一个升降机。我们将使用Ridig Body Collection、Point-Point Constraint、Rope Collection" 和Motor，解释如何创建简单的升降机。(图13)

图13

1、我们要创造模拟的几何形状，让我们先创建简单的机箱、纺轮、绳(样条)和地板，在做样条时，注意把顶点密集。(图14)

图14

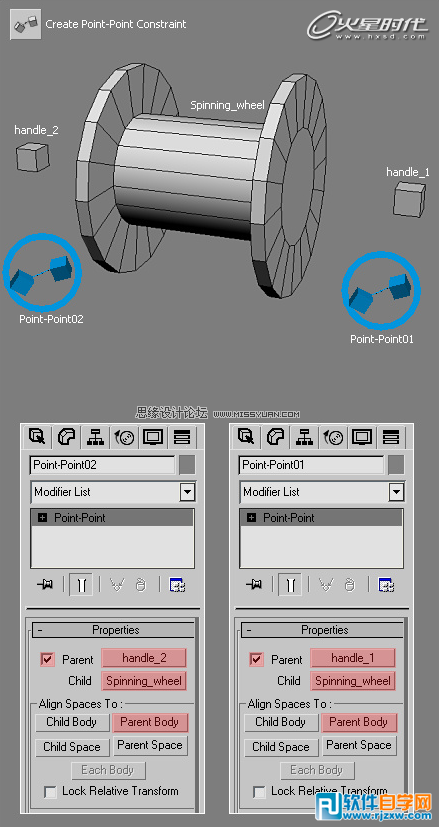

2、将所有物体应用刚体，打开属性编辑器，将质量设置为5。选择纺轮，打开属性编辑器。设置Mass value为1。选择地板，设置凹凸。创建两个“点约束”对象。(图15)

图15

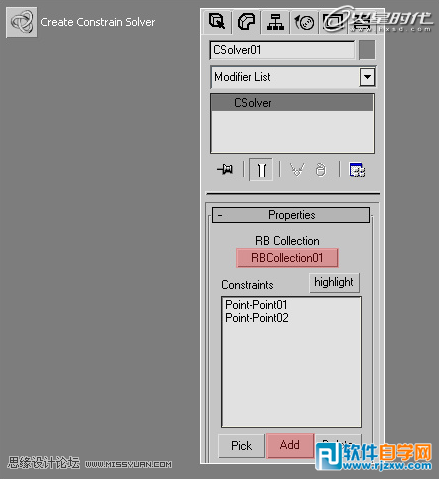

3、创建Constrain Solver并选中它，打开修改面板，选择RB Collection，并添加所有“点对点约束”。(图16)

图16

4、选择绳子并应用Rope Modifier和Rope Collection。

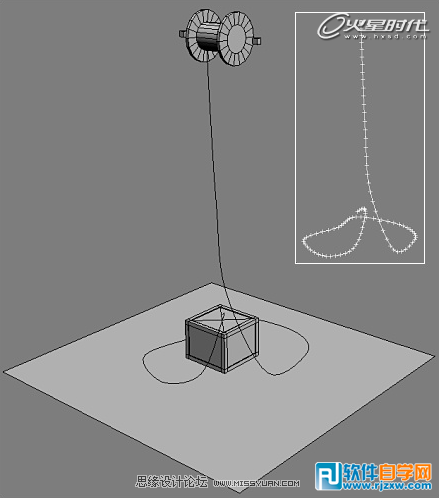

打开修改面板，设置Air Resistance空气阻力为5。点击Attach To Rigid Body，选择轮子和线上接近轮子的顶点。同样，点击Attach To Rigid Body，选择箱子和线上接近箱子的顶点。(图17)

图17

5、最后要做的是选择轮子，将它设置为bellow，选择Utilities->Reactor->World，设置Col. Tolerance到2厘米。(图18)

图18

6、现在你可以按P键进行预览动画，如果确定按Create Animation创建动画。(图19)

图19

以上就是教你用3DSMAX模拟真实的反应堆动画，希望大家喜欢，请继续关注好吧啦网。
