教你怎么用AutoCAD拉伸工具制作机械图

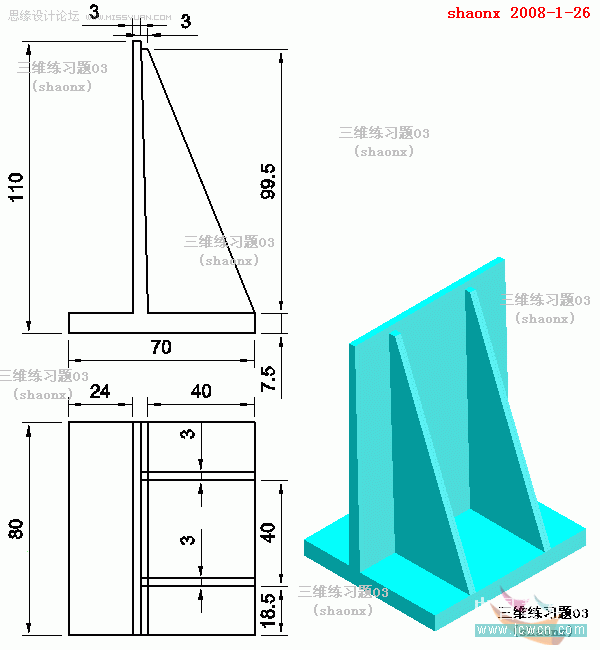

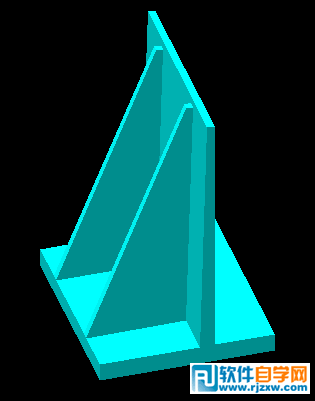

【三维练习题03】

下面，是本习题的详细绘图步骤讲解，最后面是绘图步骤讲解的Flash动画演示：

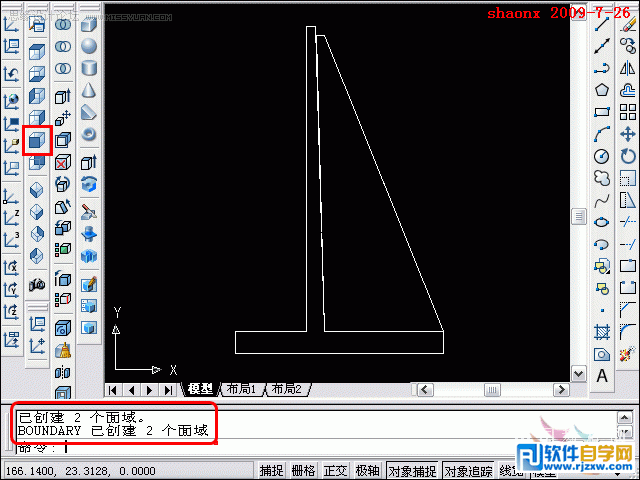

1、打开CAD，点击“正视图”按钮，进入到“正视图”的界面，参照题目中“正视图”和“俯视图”的尺寸，画好以下的图形，并做成两个面域。

2、点击“东南等轴侧”按钮，图形界面进入“东南视图”。注意看一下UCS坐标的方向，接下来要进行的从二维到三维的“拉伸”，是沿着Z方向伸展的。

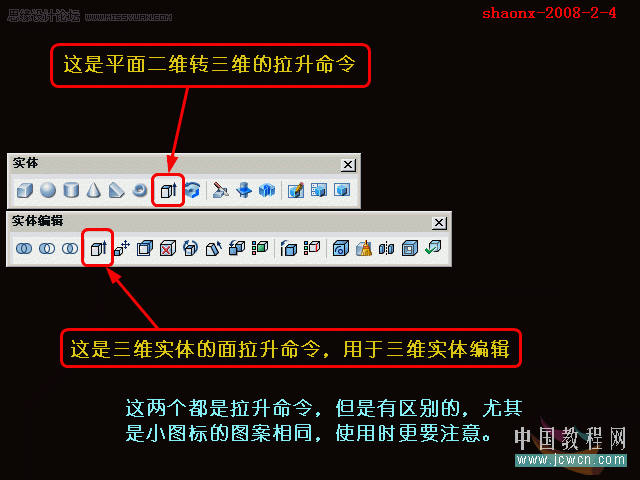

3、点击“拉伸”命令，注意，是建模工具条的“拉伸”，而不是实体编辑中“面拉伸”命令。

这两个命令是有区别的：“拉伸”是将二维(平面的面域或封闭的多段线)拉伸成三维实体，而“面拉伸”则是对三维实体的某一个面进行拉伸，这两个命令在工具条中的小图标是一样的，只是位置不同，千万不要搞错。

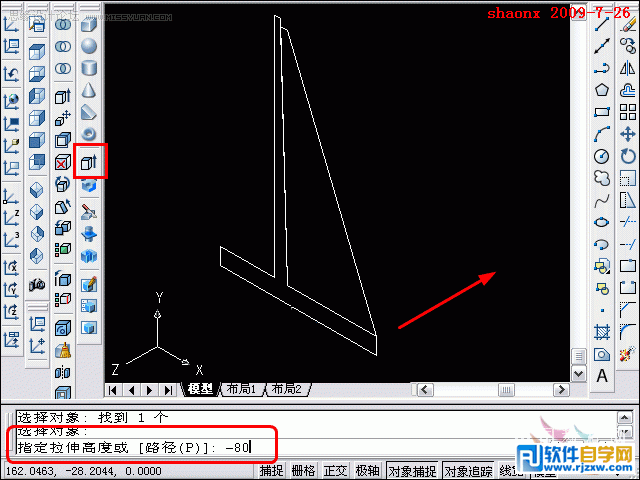

拉伸倒T型的面域，拉伸高度为-80，是逆Z轴方向，倾斜度为0，见下图：
