CAD教程：简单教你绘制三维实体机械零件图

简单教你绘制三维实体机械零件图

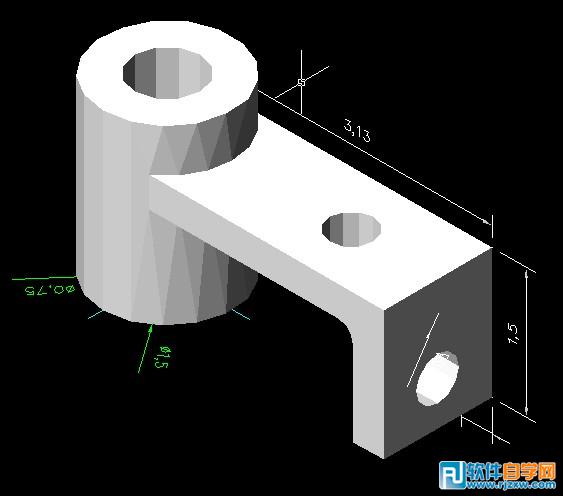

效果图：

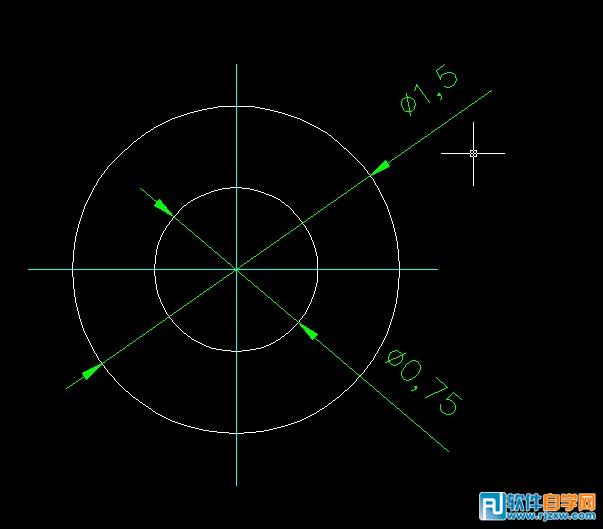

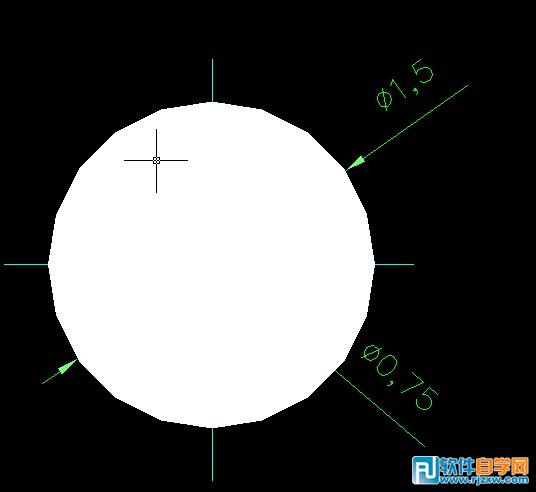

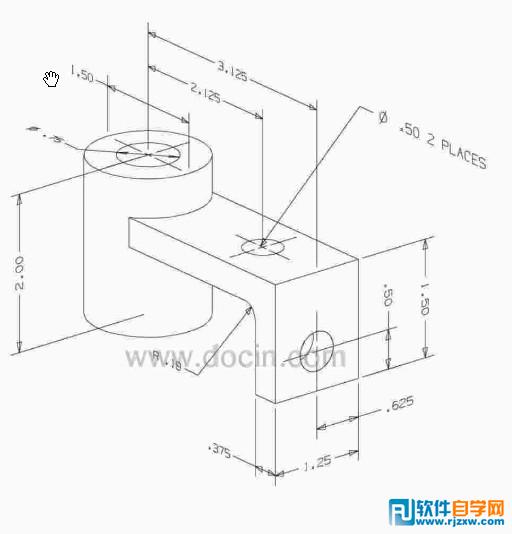

尺寸图： 第1步：点击视频菜单--三维视图---府视图，绘制以下两个圆的平面图：（如图1） 第二步：用REG命令，对两小圆进行面域，请看以下的效果。（如图2） 第三步：用EXT 命令，进行对两个圆的面进行实体拉伸，高度为2mm 然后点击视频菜单----三维视图---东北等轴测 请看以下效果（如图3）以上就是CAD教程：简单教你绘制三维实体机械零件图，希望大家喜欢，请继续关注好吧啦网。
