用CAD2004绘制弯曲路径拉伸实体

弯曲路径拉伸实体

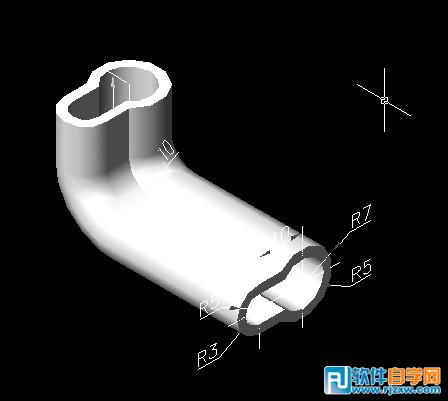

效果图：

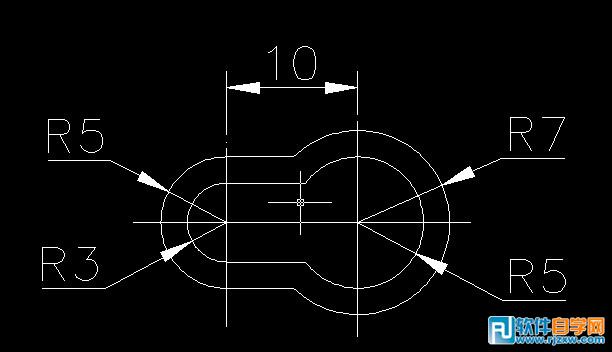

第一步：点击视图菜单---三维视图----主视图，在主视图中绘制以下平面图：如图1 如图1 第二步：点击工具栏上的面域工具或通过绘图菜单及REG面域命令把那个图形形成面，然后点视图菜单----三维视图----右视图。绘制出跟径图效果：如图2 第三步：用PE多段线组合路径成一体后，点击视图菜单---三维视图----西南等轴测，并把路径与两个对象调整好位置如图3： 第四步：用EXT拉伸命令，在命令行中输入EXT命令---空格，选中两个对象---空格，选P路径模式 ----路径为40x20 的图形。然后形成实体如图4: 第五步：用SU差集命令，先选外面大的实体-空格，再选里面小的实体-空格后，形成空心实体如图5： 以上就是用CAD2004绘制弯曲路径拉伸实体，希望大家喜欢，请继续关注好吧啦网。
