Proe中导入外部几何(IGS,STP文件)

Pro/E中导入外部几何(IGS,STP等中间格式文件)有两种方法，一是直接打开，二是新建零件然后导入外部数据。第一种方法转换成的part文件一般没有基准平面，这样很不利于后续的修补工作，往往还需要自行添加基准平面。第二种方法是在Proe零件中导入外部几何，三个基准平面自然是存在的。本节主要介绍第二中方法。

1.新建零件(prt)。

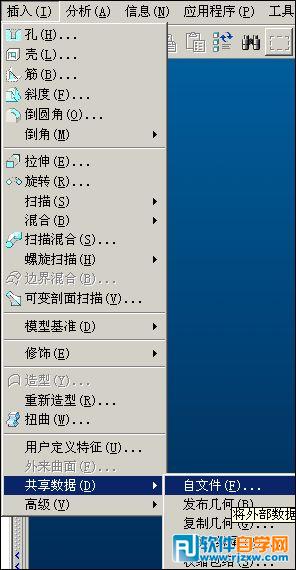

2.在零件模式中，选择“插入”菜单->“共享数据”->“自文件”，如图1。

图1

3.在“打开”对话框中选择要导入的文件(IGS,STP等格式文件)。

4.随后会弹出“选择实体选项和放置”对话框，按照“缺省”放置直接点击“确定(ok)”即可。

可以通过配置config.pro来实现上面的功能，请参考：补破面配置选项
