如何把AutoCAD图像转换成word excel

经常使用AutoCAD应该知道想要将制作好的图形转成word或者是excel的话并不是那么容易，但有时候没办法必须要转，怎么办呢?如何把AutoCAD图像转换成word excel?小编尝试了好几个方法，最终一下面的教程为实例，将AutoCAD图像转换成word excel，有需要的朋友请跟随小编一起来看看如何把AutoCAD图像转换成word excel，让你今后工作不再烦恼转换问题。

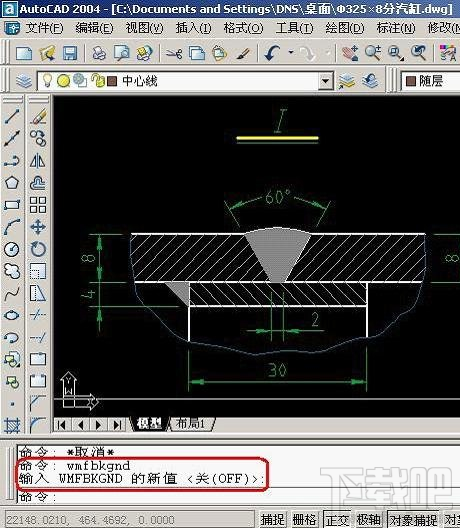

1、更改CAD系统变量WMFBKGND值为OFF，使CAD背景为透明，如果想让复制的图形是黑白的，可以在图层管理器里面把图层颜色改为白色(7号);

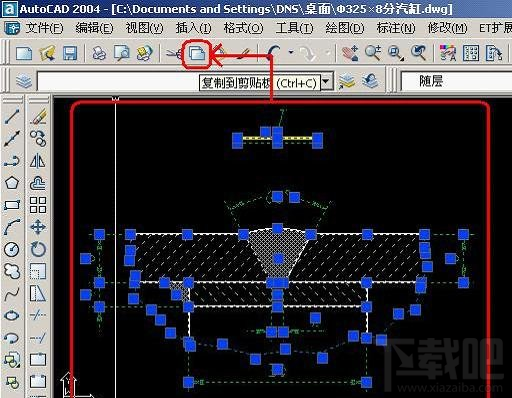

2、选择需要复制的图形，用“复制”工具进行复制;

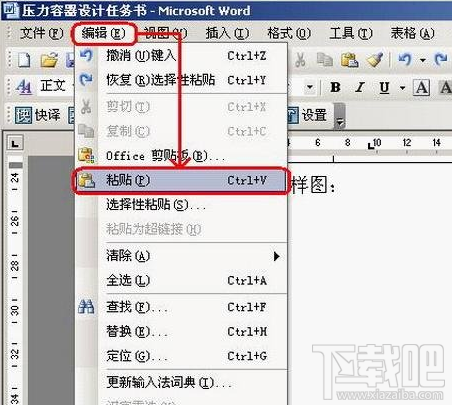

3、切换到WORD或EXCEL，激活需要粘贴的区域，然后选择“编辑”—“粘贴”;

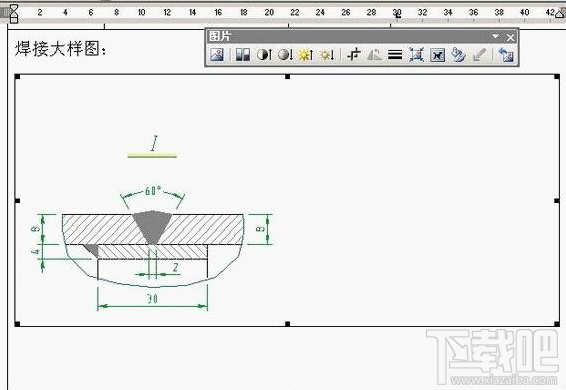

4、粘贴最初的效果如下图;

5、利用“图片裁剪”把图形空白区域剪掉，然后用拖对角的方法把图形缩放到合适的大小;

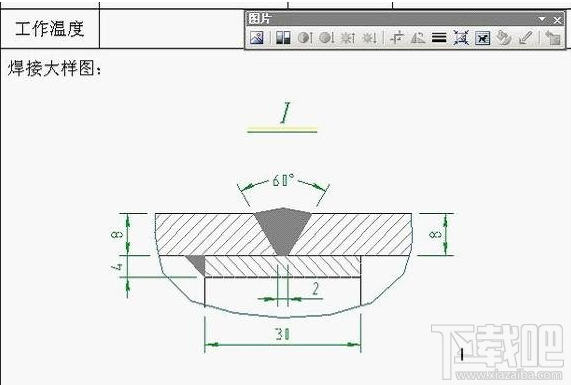

6、裁剪和缩放后的效果如下图;

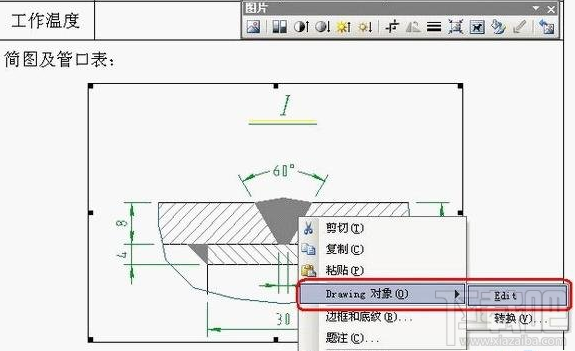

7、如图形需要修改，可按下图的方法回到CAD进行修改即可;

复制到EXCEL的方法也同上。

PS:从AutoCAD图像转换成word excel到现在应该学的有点味道了，那么有朋友会想如何将excel表格导入AutoCAD呢？

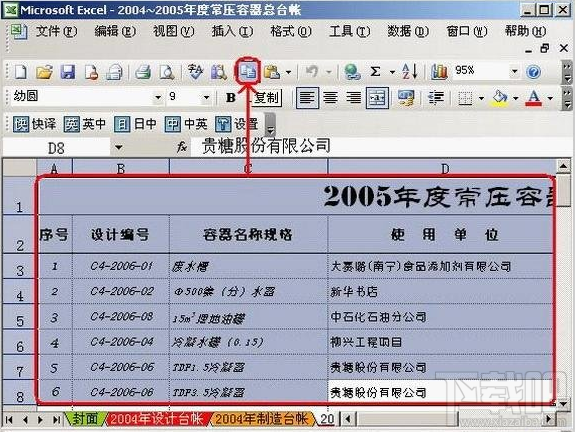

1、选择需要复制的图形或表格，用“复制”工具进行复制;

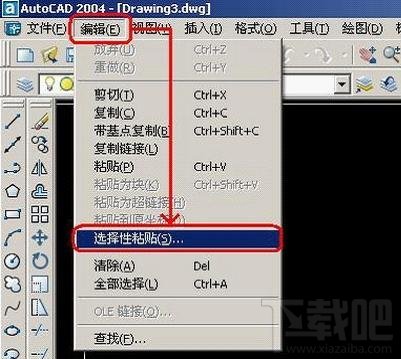

2、切换到CAD程序，然后选择“编辑”—“选择性粘贴”;

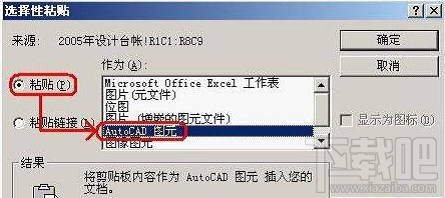

3、选择粘贴为“AutoCAD图元”，这样做的目的是粘贴后可以在CAD里编辑;

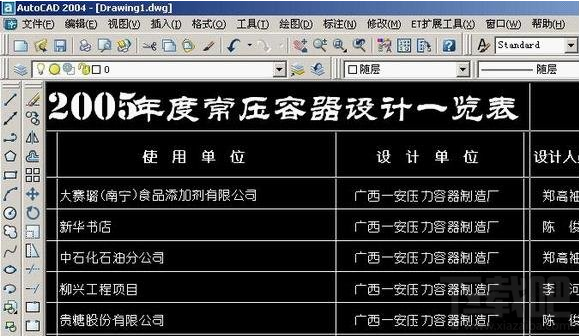

4、选择粘贴插入点，粘贴后效果如下图;

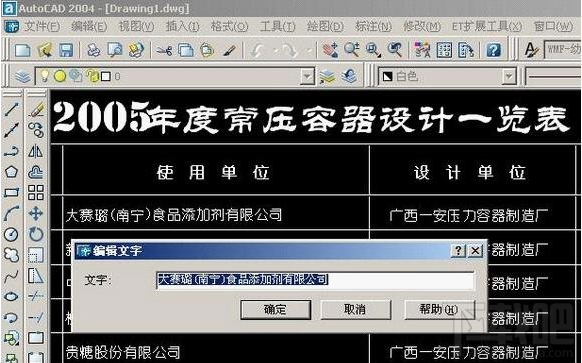

5、粘贴后的线条或文字可以在CAD直接编辑，如下图;

CAD图粘贴到Word、Excel、powerpoint、Publisher都可以用这个方法。

1、线条宽度——建议采用多段线设定线条宽度，因为线宽粘贴后宽度只有宽窄两种，不美观;

2、比例问题——如果有可能，尽量采用1:1绘制，这里的1:1是打印比例，也就是需要打印为10mm的，就绘制成10个图形单位，这样既可以控制出图比例，又可以控制线条宽度;

3、背景颜色——2002可以在布局空间(一般布局空间的背景是白色)复制，2004、2005、2006直接复制就行了，无需修改背景颜色。
